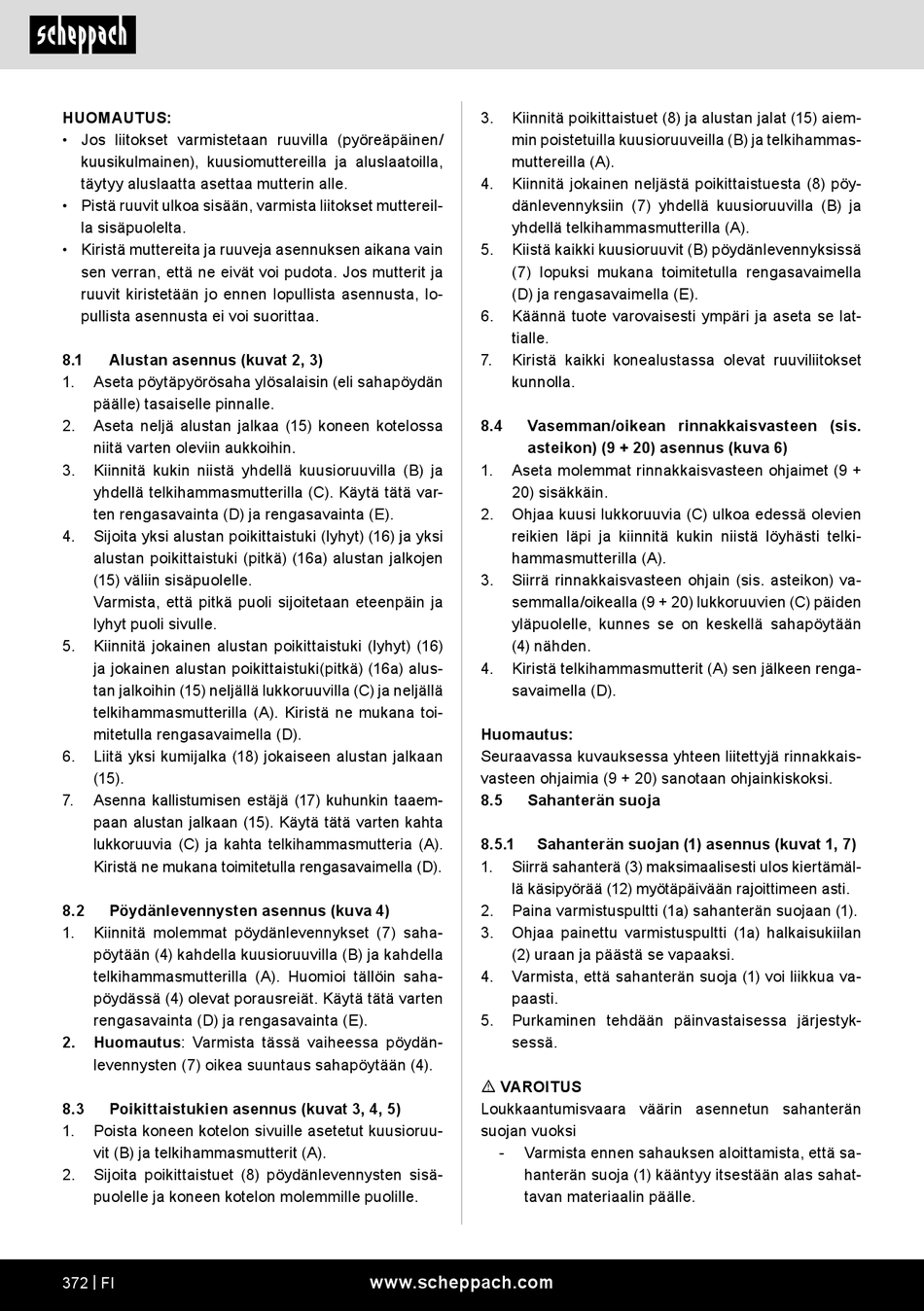

HUOMAUTUS:
• Jos liitokset varmistetaan ruuvilla (pyöreäpäinen/
kuusikulmainen), kuusiomuttereilla ja aluslaatoilla,
täytyy aluslaatta asettaa mutterin alle.
• Pistä ruuvit ulkoa sisään, varmista liitokset muttereil-
la sisäpuolelta.
• Kiristä muttereita ja ruuveja asennuksen aikana vain
sen verran, että ne eivät voi pudota. Jos mutterit ja
ruuvit kiristetään jo ennen lopullista asennusta, lo-
pullista asennusta ei voi suorittaa.
8.1 Alustan asennus (kuvat 2, 3)
1. Aseta pöytäpyörösaha ylösalaisin (eli sahapöydän
päälle) tasaiselle pinnalle.
2. Aseta neljä alustan jalkaa (15) koneen kotelossa
niitä varten oleviin aukkoihin.
3. Kiinnitä kukin niistä yhdellä kuusioruuvilla (B) ja
yhdellä telkihammasmutterilla (C). Käytä tätä var-
ten rengasavainta (D) ja rengasavainta (E).
4. Sijoita yksi alustan poikittaistuki (lyhyt) (16) ja yksi
alustan poikittaistuki (pitkä) (16a) alustan jalkojen
(15) väliin sisäpuolelle.
Varmista, että pitkä puoli sijoitetaan eteenpäin ja
lyhyt puoli sivulle.
5. Kiinnitä jokainen alustan poikittaistuki (lyhyt) (16)
ja jokainen alustan poikittaistuki(pitkä) (16a) alus-
tan jalkoihin (15) neljällä lukkoruuvilla (C) ja neljällä
telkihammasmutterilla (A). Kiristä ne mukana toi-
mitetulla rengasavaimella (D).
6. Liitä yksi kumijalka (18) jokaiseen alustan jalkaan
(15).
7. Asenna kallistumisen estäjä (17) kuhunkin taaem-
paan alustan jalkaan (15). Käytä tätä varten kahta
lukkoruuvia (C) ja kahta telkihammasmutteria (A).
Kiristä ne mukana toimitetulla rengasavaimella (D).
8.2 Pöydänlevennysten asennus (kuva 4)
1. Kiinnitä molemmat pöydänlevennykset (7) saha-
pöytään (4) kahdella kuusioruuvilla (B) ja kahdella
telkihammasmutterilla (A). Huomioi tällöin saha-
pöydässä (4) olevat porausreiät. Käytä tätä varten
rengasavainta (D) ja rengasavainta (E).
2. Huomautus: Varmista tässä vaiheessa pöydän-
levennysten (7) oikea suuntaus sahapöytään (4).
8.3 Poikittaistukien asennus (kuvat 3, 4, 5)
1. Poista koneen kotelon sivuille asetetut kuusioruu-
vit (B) ja telkihammasmutterit (A).
2. Sijoita poikittaistuet (8) pöydänlevennysten sisä-
puolelle ja koneen kotelon molemmille puolille.
372 | FI
3. Kiinnitä poikittaistuet (8) ja alustan jalat (15) aiem-
min poistetuilla kuusioruuveilla (B) ja telkihammas-
muttereilla (A).
4. Kiinnitä jokainen neljästä poikittaistuesta (8) pöy-
dänlevennyksiin (7) yhdellä kuusioruuvilla (B) ja
yhdellä telkihammasmutterilla (A).
5. Kiistä kaikki kuusioruuvit (B) pöydänlevennyksissä
(7) lopuksi mukana toimitetulla rengasavaimella
(D) ja rengasavaimella (E).
6. Käännä tuote varovaisesti ympäri ja aseta se lat-
tialle.
7. Kiristä kaikki konealustassa olevat ruuviliitokset
kunnolla.
8.4 Vasemman/oikean rinnakkaisvasteen (sis.
asteikon) (9 + 20) asennus (kuva 6)
1. Aseta molemmat rinnakkaisvasteen ohjaimet (9 +
20) sisäkkäin.
2. Ohjaa kuusi lukkoruuvia (C) ulkoa edessä olevien
reikien läpi ja kiinnitä kukin niistä löyhästi telki-
hammasmutterilla (A).
3. Siirrä rinnakkaisvasteen ohjain (sis. asteikon) va-
semmalla/oikealla (9 + 20) lukkoruuvien (C) päiden
yläpuolelle, kunnes se on keskellä sahapöytään
(4) nähden.
4. Kiristä telkihammasmutterit (A) sen jälkeen renga-
savaimella (D).
Huomautus:
Seuraavassa kuvauksessa yhteen liitettyjä rinnakkais-
vasteen ohjaimia (9 + 20) sanotaan ohjainkiskoksi.
8.5 Sahanterän suoja
8.5.1 Sahanterän suojan (1) asennus (kuvat 1, 7)
1. Siirrä sahanterä (3) maksimaalisesti ulos kiertämäl-
lä käsipyörää (12) myötäpäivään rajoittimeen asti.
2. Paina varmistuspultti (1a) sahanterän suojaan (1).
3. Ohjaa painettu varmistuspultti (1a) halkaisukiilan
(2) uraan ja päästä se vapaaksi.
4. Varmista, että sahanterän suoja (1) voi liikkua va-
paasti.
5. Purkaminen tehdään päinvastaisessa järjestyk-
sessä.
m VAROITUS
Loukkaantumisvaara väärin asennetun sahanterän
suojan vuoksi
- Varmista ennen sahauksen aloittamista, että sa-
hanterän suoja (1) kääntyy itsestään alas sahat-
tavan materiaalin päälle.
