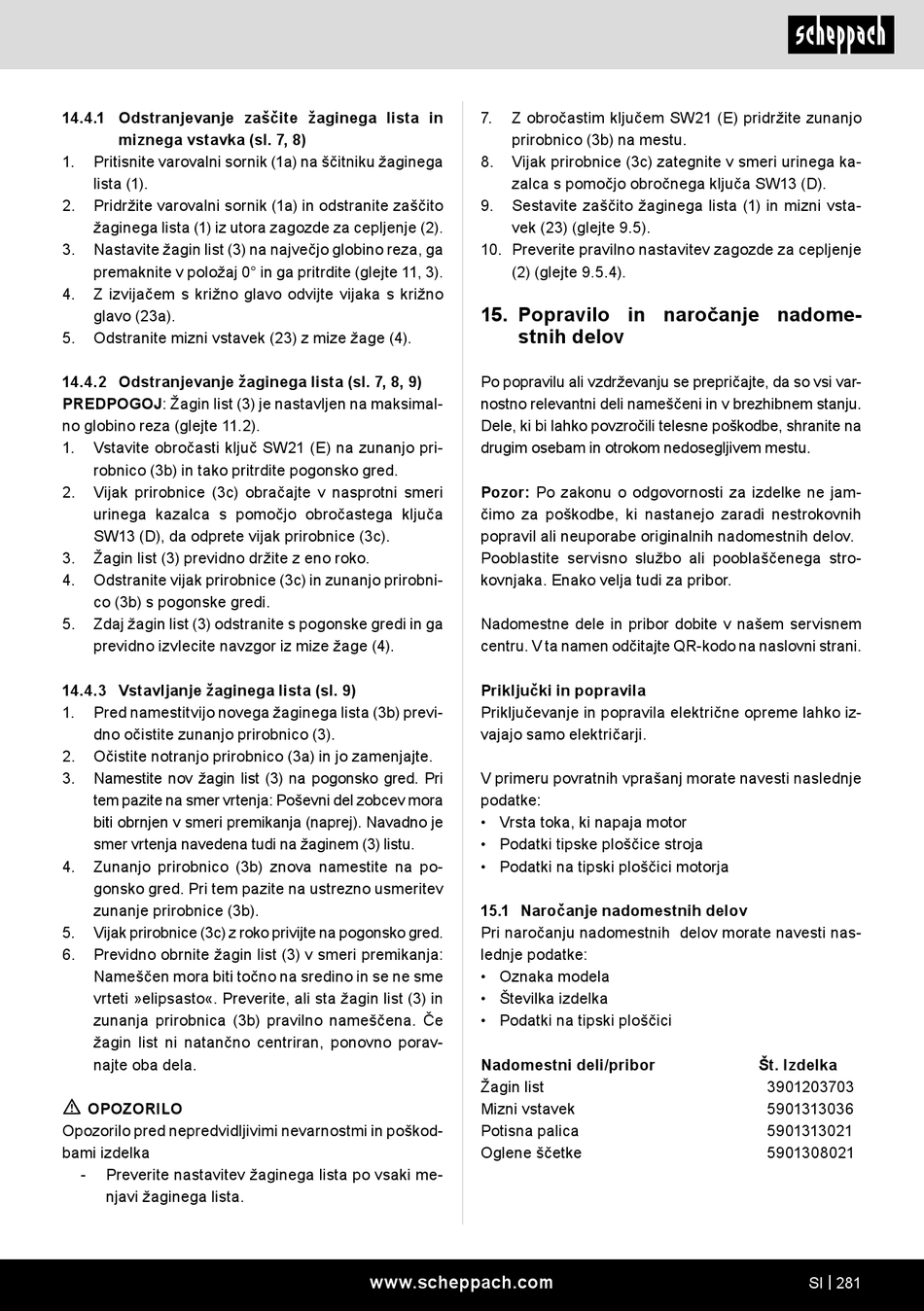

14.4.1 Odstranjevanje zaščite žaginega lista in
miznega vstavka (sl. 7, 8)
1. Pritisnite varovalni sornik (1a) na ščitniku žaginega
lista (1).
2. Pridržite varovalni sornik (1a) in odstranite zaščito
žaginega lista (1) iz utora zagozde za cepljenje (2).
3. Nastavite žagin list (3) na največjo globino reza, ga
premaknite v položaj 0° in ga pritrdite (glejte 11, 3).
4. Z izvijačem s križno glavo odvijte vijaka s križno
glavo (23a).
5. Odstranite mizni vstavek (23) z mize žage (4).
14.4.2 Odstranjevanje žaginega lista (sl. 7, 8, 9)
PREDPOGOJ: Žagin list (3) je nastavljen na maksimal-
no globino reza (glejte 11.2).
1. Vstavite obročasti ključ SW21 (E) na zunanjo pri-
robnico (3b) in tako pritrdite pogonsko gred.
2. Vijak prirobnice (3c) obračajte v nasprotni smeri
urinega kazalca s pomočjo obročastega ključa
SW13 (D), da odprete vijak prirobnice (3c).
3. Žagin list (3) previdno držite z eno roko.
4. Odstranite vijak prirobnice (3c) in zunanjo prirobni-
co (3b) s pogonske gredi.
5. Zdaj žagin list (3) odstranite s pogonske gredi in ga
previdno izvlecite navzgor iz mize žage (4).
14.4.3 Vstavljanje žaginega lista (sl. 9)
1. Pred namestitvijo novega žaginega lista (3b) previ-
dno očistite zunanjo prirobnico (3).
2. Očistite notranjo prirobnico (3a) in jo zamenjajte.
3. Namestite nov žagin list (3) na pogonsko gred. Pri
tem pazite na smer vrtenja: Poševni del zobcev mora
biti obrnjen v smeri premikanja (naprej). Navadno je
smer vrtenja navedena tudi na žaginem (3) listu.
4. Zunanjo prirobnico (3b) znova namestite na po-
gonsko gred. Pri tem pazite na ustrezno usmeritev
zunanje prirobnice (3b).
5. Vijak prirobnice (3c) z roko privijte na pogonsko gred.
6. Previdno obrnite žagin list (3) v smeri premikanja:
Nameščen mora biti točno na sredino in se ne sme
vrteti »elipsasto«. Preverite, ali sta žagin list (3) in
zunanja prirobnica (3b) pravilno nameščena. Če
žagin list ni natančno centriran, ponovno porav-
najte oba dela.
m
OPOZORILO
Opozorilo pred nepredvidljivimi nevarnostmi in poškod-
bami izdelka
- Preverite nastavitev žaginega lista po vsaki me-
njavi žaginega lista.
7. Z obročastim ključem SW21 (E) pridržite zunanjo
prirobnico (3b) na mestu.
8. Vijak prirobnice (3c) zategnite v smeri urinega ka-
zalca s pomočjo obročnega ključa SW13 (D).
9. Sestavite zaščito žaginega lista (1) in mizni vsta-
vek (23) (glejte 9.5).
10. Preverite pravilno nastavitev zagozde za cepljenje
(2) (glejte 9.5.4).
15. Popravilo in naročanje nadome-
stnih delov
Po popravilu ali vzdrževanju se prepričajte, da so vsi var-
nostno relevantni deli nameščeni in v brezhibnem stanju.
Dele, ki bi lahko povzročili telesne poškodbe, shranite na
drugim osebam in otrokom nedosegljivem mestu.
Pozor: Po zakonu o odgovornosti za izdelke ne jam-
čimo za poškodbe, ki nastanejo zaradi nestrokovnih
popravil ali neuporabe originalnih nadomestnih delov.
Pooblastite servisno službo ali pooblaščenega stro-
kovnjaka. Enako velja tudi za pribor.
Nadomestne dele in pribor dobite v našem servisnem
centru. V ta namen odčitajte QR-kodo na naslovni strani.
Priključki in popravila
Priključevanje in popravila električne opreme lahko iz-
vajajo samo električarji.
V primeru povratnih vprašanj morate navesti naslednje
podatke:
• Vrsta toka, ki napaja motor
• Podatki tipske ploščice stroja
• Podatki na tipski ploščici motorja
15.1 Naročanje nadomestnih delov
Pri naročanju nadomestnih delov morate navesti nas-
lednje podatke:
• Oznaka modela
• Številka izdelka
• Podatki na tipski ploščici
Nadomestni deli/pribor
Žagin list
Mizni vstavek
Potisna palica
Oglene ščetke
www.scheppach.com
Št. Izdelka
3901203703
5901313036
5901313021
5901308021
