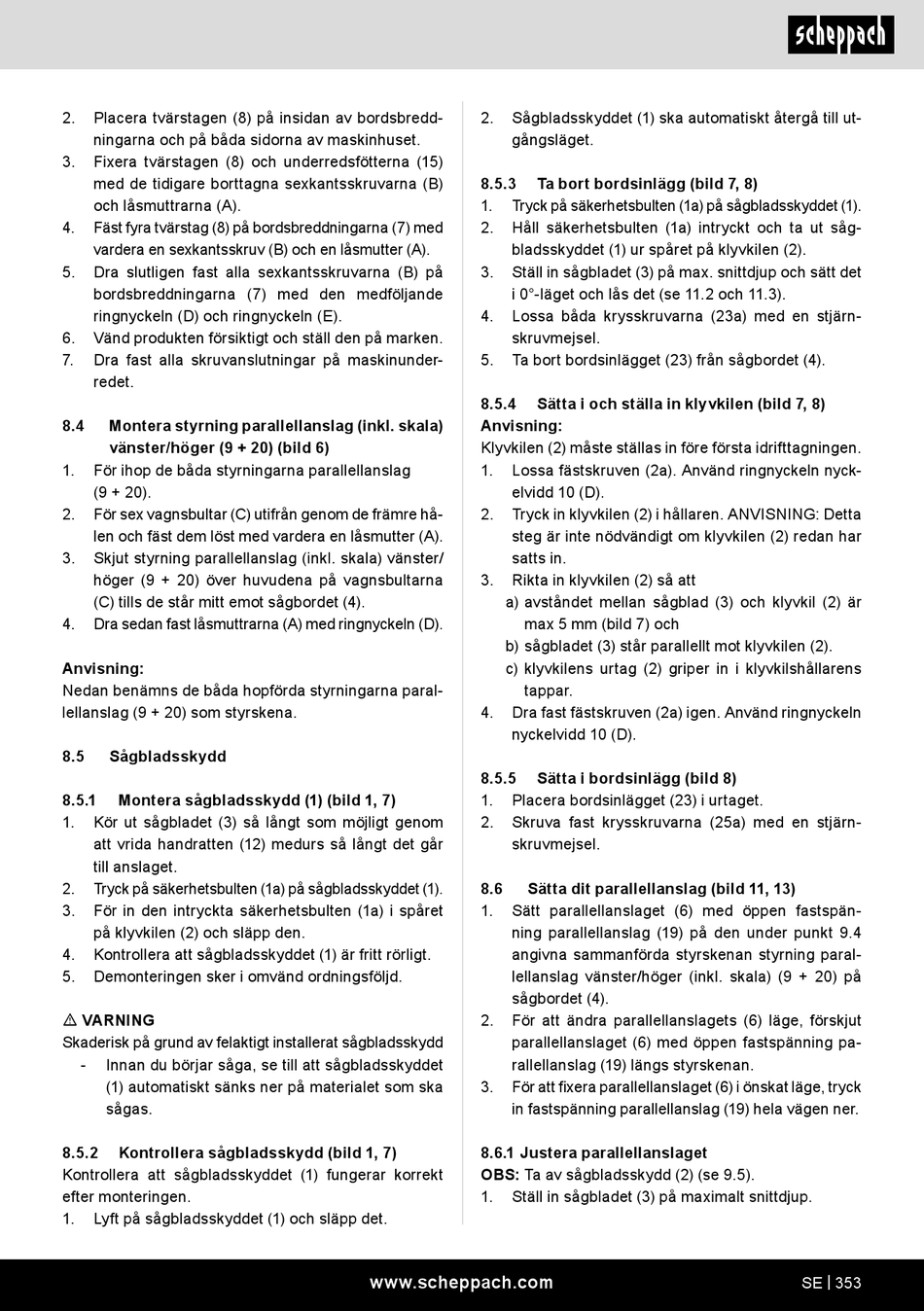

2. Placera tvärstagen (8) på insidan av bordsbredd-
ningarna och på båda sidorna av maskinhuset.
3. Fixera tvärstagen (8) och underredsfötterna (15)
med de tidigare borttagna sexkantsskruvarna (B)
och låsmuttrarna (A).
4. Fäst fyra tvärstag (8) på bordsbreddningarna (7) med
vardera en sexkantsskruv (B) och en låsmutter (A).
5. Dra slutligen fast alla sexkantsskruvarna (B) på
bordsbreddningarna (7) med den medföljande
ringnyckeln (D) och ringnyckeln (E).
6. Vänd produkten försiktigt och ställ den på marken.
7. Dra fast alla skruvanslutningar på maskinunder-
redet.
8.4 Montera styrning parallellanslag (inkl. skala)
vänster/höger (9 + 20) (bild 6)
1. För ihop de båda styrningarna parallellanslag
(9 + 20).
2. För sex vagnsbultar (C) utifrån genom de främre hå-
len och fäst dem löst med vardera en låsmutter (A).
3. Skjut styrning parallellanslag (inkl. skala) vänster/
höger (9 + 20) över huvudena på vagnsbultarna
(C) tills de står mitt emot sågbordet (4).
4. Dra sedan fast låsmuttrarna (A) med ringnyckeln (D).
Anvisning:
Nedan benämns de båda hopförda styrningarna paral-
lellanslag (9 + 20) som styrskena.
8.5 Sågbladsskydd
8.5.1 Montera sågbladsskydd (1) (bild 1, 7)
1. Kör ut sågbladet (3) så långt som möjligt genom
att vrida handratten (12) medurs så långt det går
till anslaget.
2. Tryck på säkerhetsbulten (1a) på sågbladsskyddet (1).
3. För in den intryckta säkerhetsbulten (1a) i spåret
på klyvkilen (2) och släpp den.
4. Kontrollera att sågbladsskyddet (1) är fritt rörligt.
5. Demonteringen sker i omvänd ordningsföljd.
m VARNING
Skaderisk på grund av felaktigt installerat sågbladsskydd
- Innan du börjar såga, se till att sågbladsskyddet
(1) automatiskt sänks ner på materialet som ska
sågas.
8.5.2 Kontrollera sågbladsskydd (bild 1, 7)
Kontrollera att sågbladsskyddet (1) fungerar korrekt
efter monteringen.
1. Lyft på sågbladsskyddet (1) och släpp det.
2. Sågbladsskyddet (1) ska automatiskt återgå till ut-
gångsläget.
8.5.3 Ta bort bordsinlägg (bild 7, 8)
1. Tryck på säkerhetsbulten (1a) på sågbladsskyddet (1).
2. Håll säkerhetsbulten (1a) intryckt och ta ut såg-
bladsskyddet (1) ur spåret på klyvkilen (2).
3. Ställ in sågbladet (3) på max. snittdjup och sätt det
i 0°-läget och lås det (se 11.2 och 11.3).
4. Lossa båda krysskruvarna (23a) med en stjärn-
skruvmejsel.
5. Ta bort bordsinlägget (23) från sågbordet (4).
8.5.4 Sätta i och ställa in klyvkilen (bild 7, 8)
Anvisning:
Klyvkilen (2) måste ställas in före första idrifttagningen.
1. Lossa fästskruven (2a). Använd ringnyckeln nyck-
elvidd 10 (D).
2. Tryck in klyvkilen (2) i hållaren. ANVISNING: Detta
steg är inte nödvändigt om klyvkilen (2) redan har
satts in.
3. Rikta in klyvkilen (2) så att
a) avståndet mellan sågblad (3) och klyvkil (2) är
max 5 mm (bild 7) och
b) sågbladet (3) står parallellt mot klyvkilen (2).
c) klyvkilens urtag (2) griper in i klyvkilshållarens
tappar.
4. Dra fast fästskruven (2a) igen. Använd ringnyckeln
nyckelvidd 10 (D).
8.5.5 Sätta i bordsinlägg (bild 8)
1. Placera bordsinlägget (23) i urtaget.
2. Skruva fast krysskruvarna (25a) med en stjärn-
skruvmejsel.
8.6 Sätta dit parallellanslag (bild 11, 13)
1. Sätt parallellanslaget (6) med öppen fastspän-
ning parallellanslag (19) på den under punkt 9.4
angivna sammanförda styrskenan styrning paral-
lellanslag vänster/höger (inkl. skala) (9 + 20) på
sågbordet (4).
2. För att ändra parallellanslagets (6) läge, förskjut
parallellanslaget (6) med öppen fastspänning pa-
rallellanslag (19) längs styrskenan.
3. För att fixera parallellanslaget (6) i önskat läge, tryck
in fastspänning parallellanslag (19) hela vägen ner.
8.6.1 Justera parallellanslaget
OBS: Ta av sågbladsskydd (2) (se 9.5).
1. Ställ in sågbladet (3) på maximalt snittdjup.
