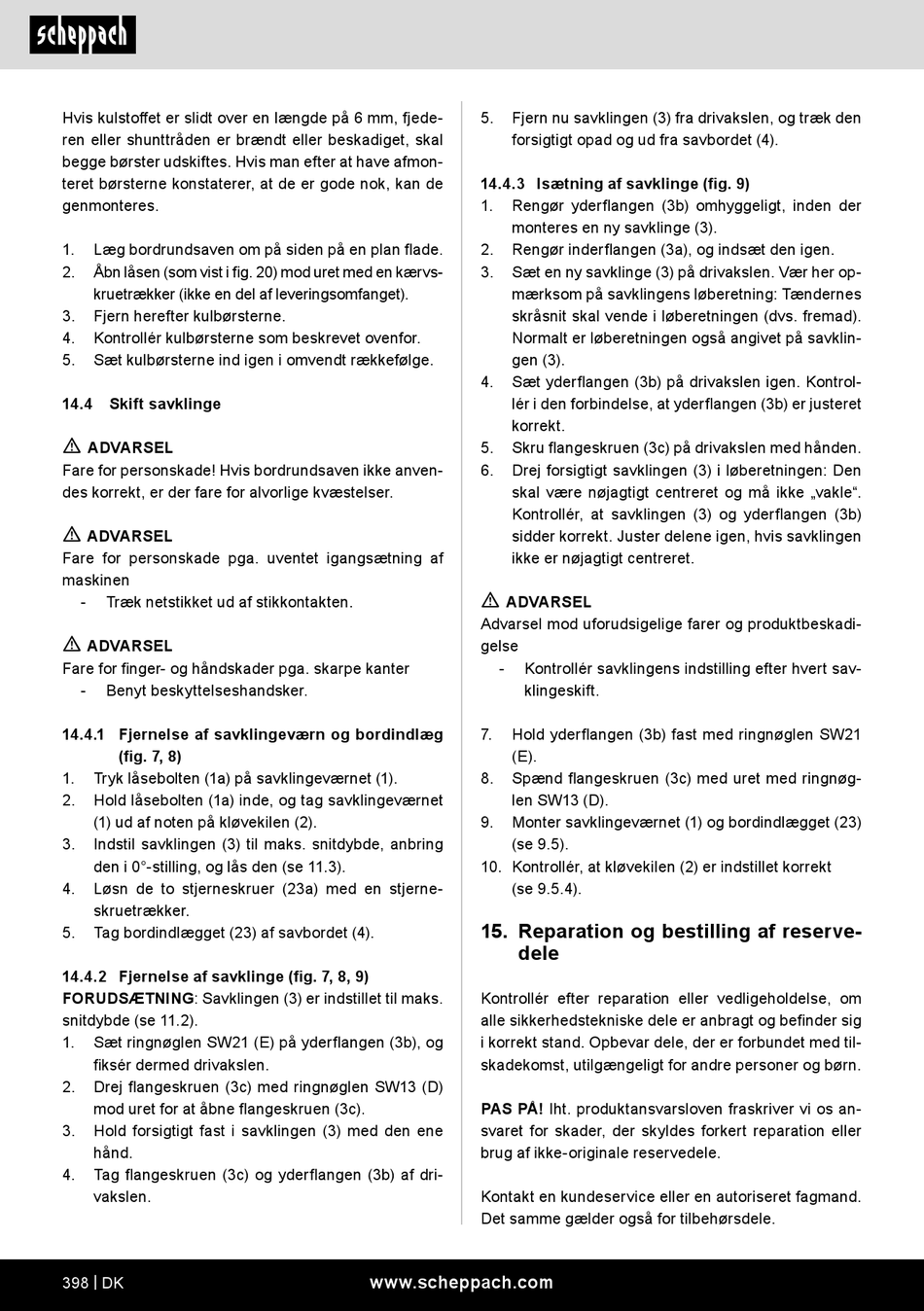

Scheppach HS254 Originalbetriebsanleitung Seite 398

Hvis kulstoffet er slidt over en længde på 6 mm, fjede-
ren eller shunttråden er brændt eller beskadiget, skal
begge børster udskiftes. Hvis man efter at have afmon-
teret børsterne konstaterer, at de er gode nok, kan de
genmonteres.
1. Læg bordrundsaven om på siden på en plan flade.
2. Åbn låsen (som vist i fig. 20) mod uret med en kærvs-
kruetrækker (ikke en del af leveringsomfanget).
3. Fjern herefter kulbørsterne.
4. Kontrollér kulbørsterne som beskrevet ovenfor.
5. Sæt kulbørsterne ind igen i omvendt rækkefølge.
14.4 Skift savklinge
m
ADVARSEL
Fare for personskade! Hvis bordrundsaven ikke anven-
des korrekt, er der fare for alvorlige kvæstelser.
m
ADVARSEL
Fare for personskade pga. uventet igangsætning af
maskinen
- Træk netstikket ud af stikkontakten.
m
ADVARSEL
Fare for finger- og håndskader pga. skarpe kanter
- Benyt beskyttelseshandsker.
14.4.1 Fjernelse af savklingeværn og bordindlæg
(fig. 7, 8)
1. Tryk låsebolten (1a) på savklingeværnet (1).
2. Hold låsebolten (1a) inde, og tag savklingeværnet
(1) ud af noten på kløvekilen (2).
3. Indstil savklingen (3) til maks. snitdybde, anbring
den i 0°-stilling, og lås den (se 11.3).
4. Løsn de to stjerneskruer (23a) med en stjerne-
skruetrækker.
5. Tag bordindlægget (23) af savbordet (4).
14.4.2 Fjernelse af savklinge (fig. 7, 8, 9)
FORUDSÆTNING: Savklingen (3) er indstillet til maks.
snitdybde (se 11.2).
1. Sæt ringnøglen SW21 (E) på yderflangen (3b), og
fiksér dermed drivakslen.
2. Drej flangeskruen (3c) med ringnøglen SW13 (D)
mod uret for at åbne flangeskruen (3c).
3. Hold forsigtigt fast i savklingen (3) med den ene
hånd.
4. Tag flangeskruen (3c) og yderflangen (3b) af dri-
vakslen.
398 | DK
5. Fjern nu savklingen (3) fra drivakslen, og træk den
forsigtigt opad og ud fra savbordet (4).
14.4.3 Isætning af savklinge (fig. 9)
1. Rengør yderflangen (3b) omhyggeligt, inden der
monteres en ny savklinge (3).
2. Rengør inderflangen (3a), og indsæt den igen.
3. Sæt en ny savklinge (3) på drivakslen. Vær her op-
mærksom på savklingens løberetning: Tændernes
skråsnit skal vende i løberetningen (dvs. fremad).
Normalt er løberetningen også angivet på savklin-
gen (3).
4. Sæt yderflangen (3b) på drivakslen igen. Kontrol-
lér i den forbindelse, at yderflangen (3b) er justeret
korrekt.
5. Skru flangeskruen (3c) på drivakslen med hånden.
6. Drej forsigtigt savklingen (3) i løberetningen: Den
skal være nøjagtigt centreret og må ikke „vakle".
Kontrollér, at savklingen (3) og yderflangen (3b)
sidder korrekt. Juster delene igen, hvis savklingen
ikke er nøjagtigt centreret.
m
ADVARSEL
Advarsel mod uforudsigelige farer og produktbeskadi-
gelse
- Kontrollér savklingens indstilling efter hvert sav-
klingeskift.
7. Hold yderflangen (3b) fast med ringnøglen SW21
(E).
8. Spænd flangeskruen (3c) med uret med ringnøg-
len SW13 (D).
9. Monter savklingeværnet (1) og bordindlægget (23)
(se 9.5).
10. Kontrollér, at kløvekilen (2) er indstillet korrekt
(se 9.5.4).
15. Reparation og bestilling af reserve-
dele
Kontrollér efter reparation eller vedligeholdelse, om
alle sikkerhedstekniske dele er anbragt og befinder sig
i korrekt stand. Opbevar dele, der er forbundet med til-
skadekomst, utilgængeligt for andre personer og børn.
PAS PÅ! Iht. produktansvarsloven fraskriver vi os an-
svaret for skader, der skyldes forkert reparation eller
brug af ikke-originale reservedele.
Kontakt en kundeservice eller en autoriseret fagmand.
Det samme gælder også for tilbehørsdele.
