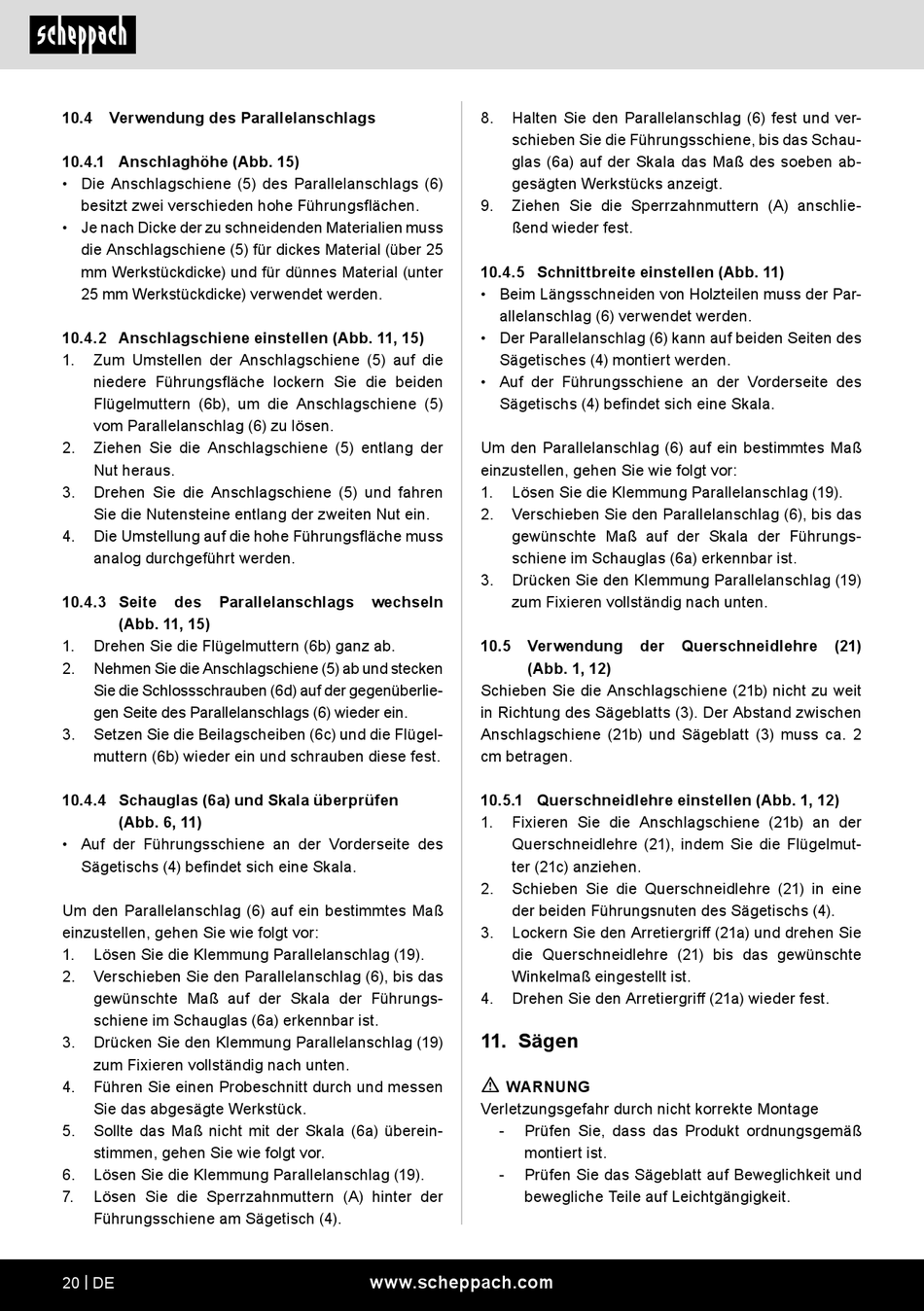

Scheppach HS254 Originalbetriebsanleitung Seite 20

10.4 Verwendung des Parallelanschlags
10.4.1 Anschlaghöhe (Abb. 15)
• Die Anschlagschiene (5) des Parallelanschlags (6)
besitzt zwei verschieden hohe Führungsflächen.
• Je nach Dicke der zu schneidenden Materialien muss
die Anschlagschiene (5) für dickes Material (über 25
mm Werkstückdicke) und für dünnes Material (unter
25 mm Werkstückdicke) verwendet werden.
10.4.2 Anschlagschiene einstellen (Abb. 11, 15)
1. Zum Umstellen der Anschlagschiene (5) auf die
niedere Führungsfläche lockern Sie die beiden
Flügelmuttern (6b), um die Anschlagschiene (5)
vom Parallelanschlag (6) zu lösen.
2. Ziehen Sie die Anschlagschiene (5) entlang der
Nut heraus.
3. Drehen Sie die Anschlagschiene (5) und fahren
Sie die Nutensteine entlang der zweiten Nut ein.
4. Die Umstellung auf die hohe Führungsfläche muss
analog durchgeführt werden.
10.4.3 Seite des Parallelanschlags
(Abb. 11, 15)
1. Drehen Sie die Flügelmuttern (6b) ganz ab.
2. Nehmen Sie die Anschlagschiene (5) ab und stecken
Sie die Schlossschrauben (6d) auf der gegenüberlie-
gen Seite des Parallelanschlags (6) wieder ein.
3. Setzen Sie die Beilagscheiben (6c) und die Flügel-
muttern (6b) wieder ein und schrauben diese fest.
10.4.4 Schauglas (6a) und Skala überprüfen
(Abb. 6, 11)
• Auf der Führungsschiene an der Vorderseite des
Sägetischs (4) befindet sich eine Skala.
Um den Parallelanschlag (6) auf ein bestimmtes Maß
einzustellen, gehen Sie wie folgt vor:
1. Lösen Sie die Klemmung Parallelanschlag (19).
2. Verschieben Sie den Parallelanschlag (6), bis das
gewünschte Maß auf der Skala der Führungs-
schiene im Schauglas (6a) erkennbar ist.
3. Drücken Sie den Klemmung Parallelanschlag (19)
zum Fixieren vollständig nach unten.
4. Führen Sie einen Probeschnitt durch und messen
Sie das abgesägte Werkstück.
5. Sollte das Maß nicht mit der Skala (6a) überein-
stimmen, gehen Sie wie folgt vor.
6. Lösen Sie die Klemmung Parallelanschlag (19).
7. Lösen Sie die Sperrzahnmuttern (A) hinter der
Führungsschiene am Sägetisch (4).
20 | DE
8. Halten Sie den Parallelanschlag (6) fest und ver-
schieben Sie die Führungsschiene, bis das Schau-
glas (6a) auf der Skala das Maß des soeben ab-
gesägten Werkstücks anzeigt.
9. Ziehen Sie die Sperrzahnmuttern (A) anschlie-
ßend wieder fest.
10.4.5 Schnittbreite einstellen (Abb. 11)
• Beim Längsschneiden von Holzteilen muss der Par-
allelanschlag (6) verwendet werden.
• Der Parallelanschlag (6) kann auf beiden Seiten des
Sägetisches (4) montiert werden.
• Auf der Führungsschiene an der Vorderseite des
Sägetischs (4) befindet sich eine Skala.
Um den Parallelanschlag (6) auf ein bestimmtes Maß
einzustellen, gehen Sie wie folgt vor:
1. Lösen Sie die Klemmung Parallelanschlag (19).
2. Verschieben Sie den Parallelanschlag (6), bis das
gewünschte Maß auf der Skala der Führungs-
schiene im Schauglas (6a) erkennbar ist.
3. Drücken Sie den Klemmung Parallelanschlag (19)
wechseln zum Fixieren vollständig nach unten.
10.5 Verwendung
(Abb. 1, 12)
Schieben Sie die Anschlagschiene (21b) nicht zu weit
in Richtung des Sägeblatts (3). Der Abstand zwischen
Anschlagschiene (21b) und Sägeblatt (3) muss ca. 2
cm betragen.
10.5.1 Querschneidlehre einstellen (Abb. 1, 12)
1. Fixieren Sie die Anschlagschiene (21b) an der
Querschneidlehre (21), indem Sie die Flügelmut-
ter (21c) anziehen.
2. Schieben Sie die Querschneidlehre (21) in eine
der beiden Führungsnuten des Sägetischs (4).
3. Lockern Sie den Arretiergriff (21a) und drehen Sie
die Querschneidlehre (21) bis das gewünschte
Winkelmaß eingestellt ist.
4. Drehen Sie den Arretiergriff (21a) wieder fest.
11. Sägen
m
WARNUNG
Verletzungsgefahr durch nicht korrekte Montage
- Prüfen Sie, dass das Produkt ordnungsgemäß
montiert ist.
- Prüfen Sie das Sägeblatt auf Beweglichkeit und
bewegliche Teile auf Leichtgängigkeit.
