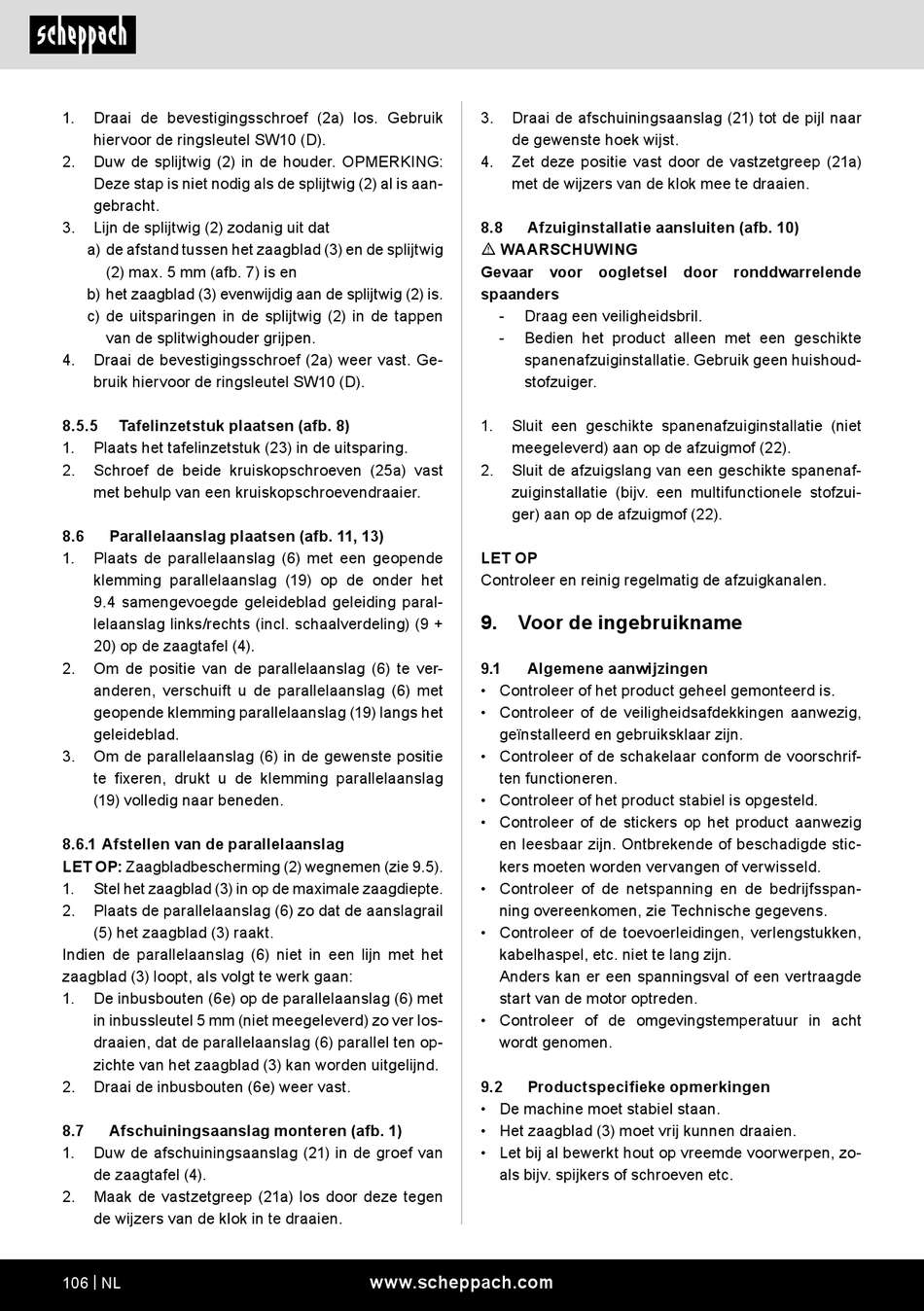

Scheppach HS254 Originalbetriebsanleitung Seite 106

1. Draai de bevestigingsschroef (2a) los. Gebruik
hiervoor de ringsleutel SW10 (D).
2. Duw de splijtwig (2) in de houder. OPMERKING:
Deze stap is niet nodig als de splijtwig (2) al is aan-
gebracht.
3. Lijn de splijtwig (2) zodanig uit dat
a) de afstand tussen het zaagblad (3) en de splijtwig
(2) max. 5 mm (afb. 7) is en
b) het zaagblad (3) evenwijdig aan de splijtwig (2) is.
c) de uitsparingen in de splijtwig (2) in de tappen
van de splitwighouder grijpen.
4. Draai de bevestigingsschroef (2a) weer vast. Ge-
bruik hiervoor de ringsleutel SW10 (D).
8.5.5 Tafelinzetstuk plaatsen (afb. 8)
1. Plaats het tafelinzetstuk (23) in de uitsparing.
2. Schroef de beide kruiskopschroeven (25a) vast
met behulp van een kruiskopschroevendraaier.
8.6 Parallelaanslag plaatsen (afb. 11, 13)
1. Plaats de parallelaanslag (6) met een geopende
klemming parallelaanslag (19) op de onder het
9.4 samengevoegde geleideblad geleiding paral-
lelaanslag links/rechts (incl. schaalverdeling) (9 +
20) op de zaagtafel (4).
2. Om de positie van de parallelaanslag (6) te ver-
anderen, verschuift u de parallelaanslag (6) met
geopende klemming parallelaanslag (19) langs het
geleideblad.
3. Om de parallelaanslag (6) in de gewenste positie
te fixeren, drukt u de klemming parallelaanslag
(19) volledig naar beneden.
8.6.1 Afstellen van de parallelaanslag
LET OP: Zaagbladbescherming (2) wegnemen (zie 9.5).
1. Stel het zaagblad (3) in op de maximale zaagdiepte.
2. Plaats de parallelaanslag (6) zo dat de aanslagrail
(5) het zaagblad (3) raakt.
Indien de parallelaanslag (6) niet in een lijn met het
zaagblad (3) loopt, als volgt te werk gaan:
1. De inbusbouten (6e) op de parallelaanslag (6) met
in inbussleutel 5 mm (niet meegeleverd) zo ver los-
draaien, dat de parallelaanslag (6) parallel ten op-
zichte van het zaagblad (3) kan worden uitgelijnd.
2. Draai de inbusbouten (6e) weer vast.
8.7 Afschuiningsaanslag monteren (afb. 1)
1. Duw de afschuiningsaanslag (21) in de groef van
de zaagtafel (4).
2. Maak de vastzetgreep (21a) los door deze tegen
de wijzers van de klok in te draaien.
106 | NL
3. Draai de afschuiningsaanslag (21) tot de pijl naar
de gewenste hoek wijst.
4. Zet deze positie vast door de vastzetgreep (21a)
met de wijzers van de klok mee te draaien.
8.8 Afzuiginstallatie aansluiten (afb. 10)
m WAARSCHUWING
Gevaar voor oogletsel door ronddwarrelende
spaanders
- Draag een veiligheidsbril.
- Bedien het product alleen met een geschikte
spanenafzuiginstallatie. Gebruik geen huishoud-
stofzuiger.
1. Sluit een geschikte spanenafzuiginstallatie (niet
meegeleverd) aan op de afzuigmof (22).
2. Sluit de afzuigslang van een geschikte spanenaf-
zuiginstallatie (bijv. een multifunctionele stofzui-
ger) aan op de afzuigmof (22).
LET OP
Controleer en reinig regelmatig de afzuigkanalen.
9. Voor de ingebruikname
9.1 Algemene aanwijzingen
• Controleer of het product geheel gemonteerd is.
• Controleer of de veiligheidsafdekkingen aanwezig,
geïnstalleerd en gebruiksklaar zijn.
• Controleer of de schakelaar conform de voorschrif-
ten functioneren.
• Controleer of het product stabiel is opgesteld.
• Controleer of de stickers op het product aanwezig
en leesbaar zijn. Ontbrekende of beschadigde stic-
kers moeten worden vervangen of verwisseld.
• Controleer of de netspanning en de bedrijfsspan-
ning overeenkomen, zie Technische gegevens.
• Controleer of de toevoerleidingen, verlengstukken,
kabelhaspel, etc. niet te lang zijn.
Anders kan er een spanningsval of een vertraagde
start van de motor optreden.
• Controleer of de omgevingstemperatuur in acht
wordt genomen.
9.2 Productspecifieke opmerkingen
• De machine moet stabiel staan.
• Het zaagblad (3) moet vrij kunnen draaien.
• Let bij al bewerkt hout op vreemde voorwerpen, zo-
als bijv. spijkers of schroeven etc.
