3.3.2 Anschluss der Steuerkabel

Die Steuerkabel müssen an den Klemmenblock TM2 angeschlossen werden. Wählen Sie das
Leistungsund die Steuerkabel nach folgenden Kriterien aus:
 Verwenden Sie Kupferkabel mit dem entsprechenden Querschnitt für 60/75 °C.
 Die minimale Nennspannung eines Kabels für 200 V-Frequenzumrichter muss 300 VAC
betragen.
 Verlegen Sie alle Kabel in einem ausreichenden Abstand zu anderen Leistungskabeln, um
Störeinflüsse zu vermeiden.
Verwenden Sie paarweise verdrillte Leitungen und verbinden Sie die Abschirmung nur auf Seiten des
Frequenzumrichters mit der Erdungsklemme. Die Kabellänge sollte 50 m nicht überschreiten.

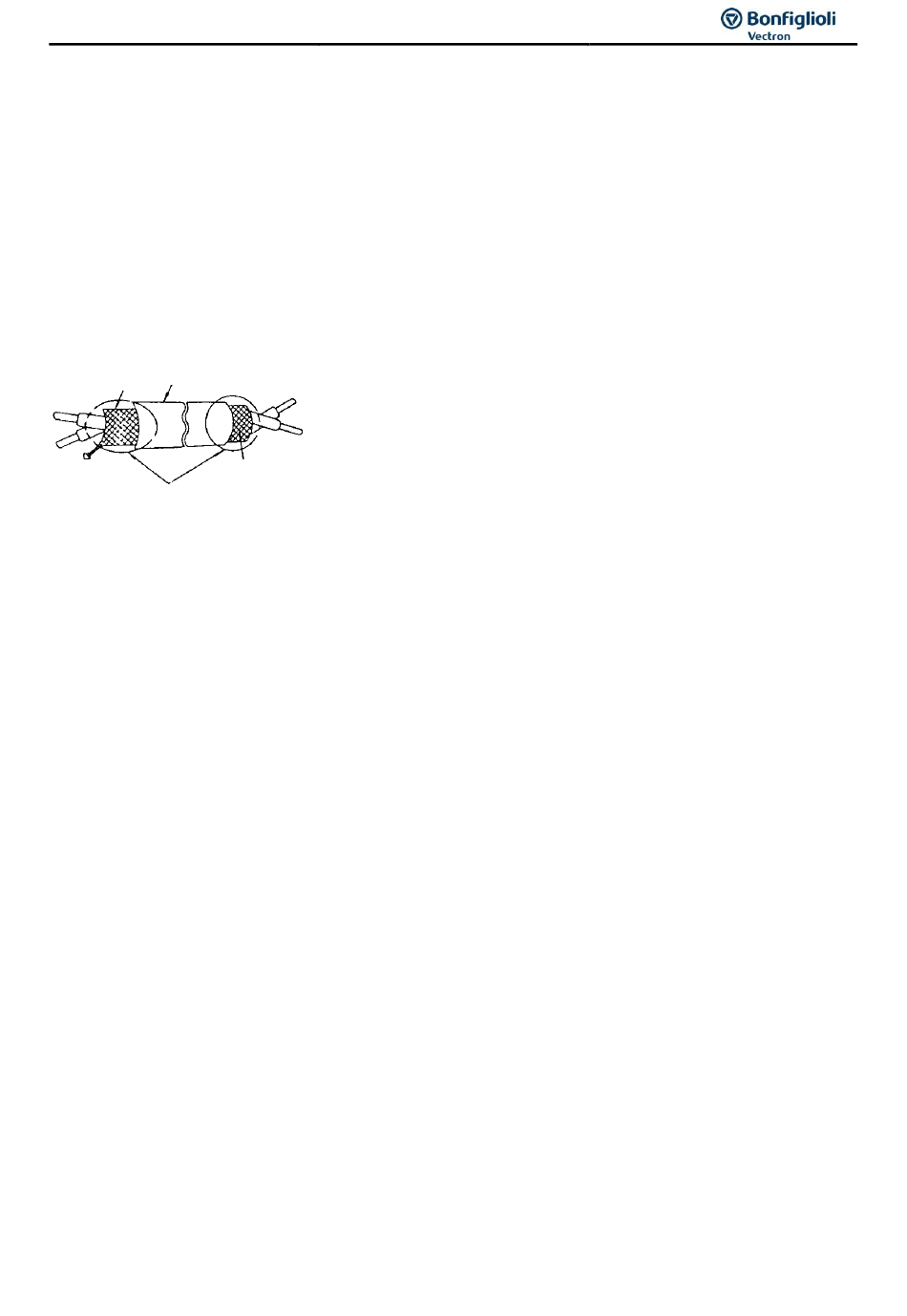

Abschirmung auf der Umrichterseite mit
Erdungsklemme verbinden
Abschirmung
Isolierung
Diese Seite nicht anschließen
