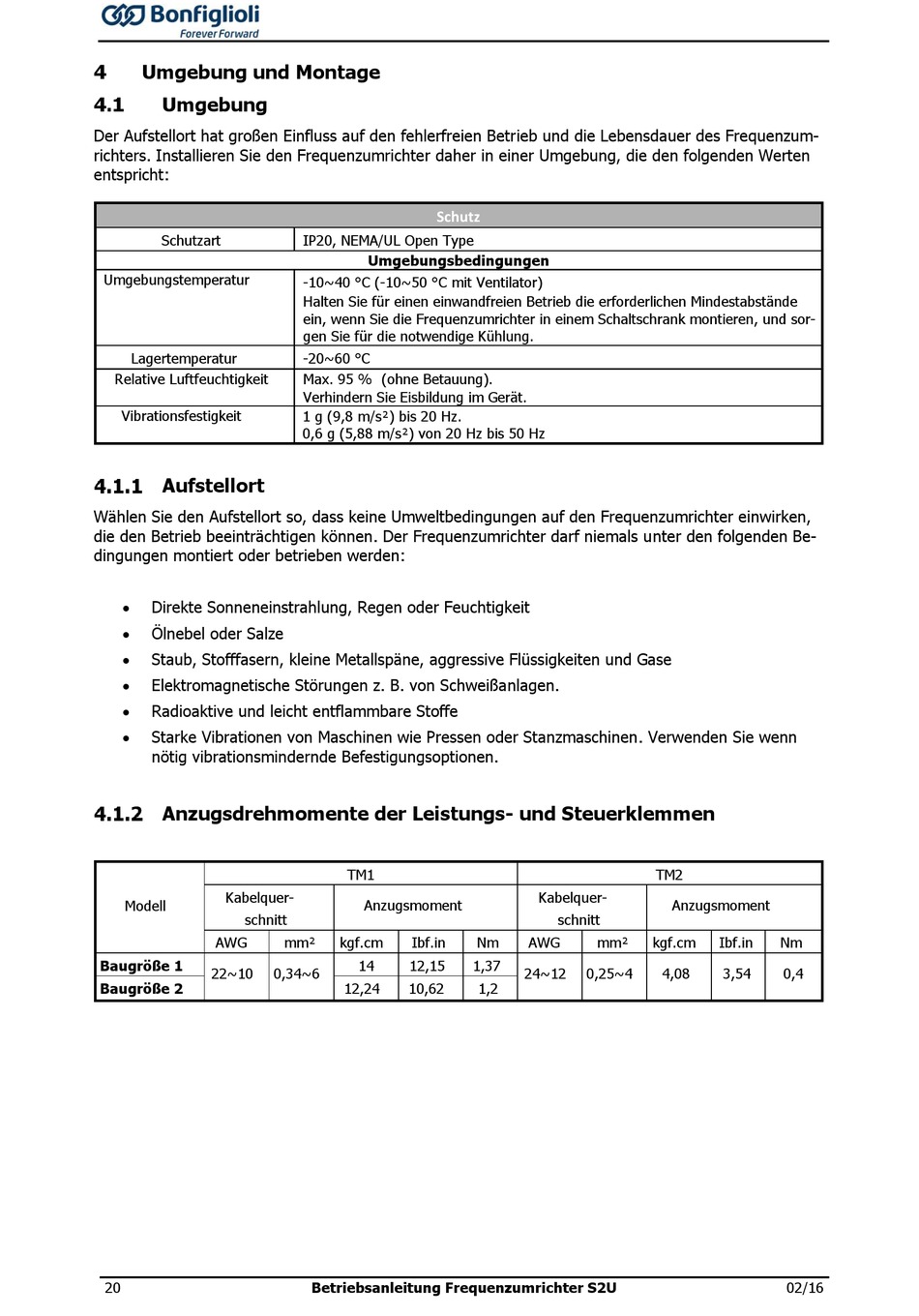

Umgebung und Montage

4.1

Umgebung

Der Aufstellort hat großen Einfluss auf den fehlerfreien Betrieb und die Lebensdauer des Frequenzum-
richters. Installieren Sie den Frequenzumrichter daher in einer Umgebung, die den folgenden Werten
entspricht:
Schutzart
Umgebungstemperatur
Lagertemperatur
Relative Luftfeuchtigkeit
Vibrationsfestigkeit

Aufstellort

Wählen Sie den Aufstellort so, dass keine Umweltbedingungen auf den Frequenzumrichter einwirken,
die den Betrieb beeinträchtigen können. Der Frequenzumrichter darf niemals unter den folgenden Be-
dingungen montiert oder betrieben werden:
 Direkte Sonneneinstrahlung, Regen oder Feuchtigkeit
 Ölnebel oder Salze
 Staub, Stofffasern, kleine Metallspäne, aggressive Flüssigkeiten und Gase
 Elektromagnetische Störungen z. B. von Schweißanlagen.
 Radioaktive und leicht entflammbare Stoffe
 Starke Vibrationen von Maschinen wie Pressen oder Stanzmaschinen. Verwenden Sie wenn
nötig vibrationsmindernde Befestigungsoptionen.

Anzugsdrehmomente der Leistungs- und Steuerklemmen

Kabelquer-
Modell
schnitt
AWG
Baugröße 1
22~10
Baugröße 2
20
Schutz
IP20, NEMA/UL Open Type
Umgebungsbedingungen
-10~40 °C (-10~50 °C mit Ventilator)
Halten Sie für einen einwandfreien Betrieb die erforderlichen Mindestabstände
ein, wenn Sie die Frequenzumrichter in einem Schaltschrank montieren, und sor-
gen Sie für die notwendige Kühlung.
-20~60 °C
Max. 95 % (ohne Betauung).
Verhindern Sie Eisbildung im Gerät.
1 g (9,8 m/s²) bis 20 Hz.
0,6 g (5,88 m/s²) von 20 Hz bis 50 Hz
TM1
Anzugsmoment
mm² kgf.cm Ibf.in
14 12,15
0,34~6
12,24 10,62
