1 MRM4 – Motorschutz
1.3.4 Menüstruktur
5
6
7
Schutzparameter
Steuerung
≥1
&
Logik
Service
54

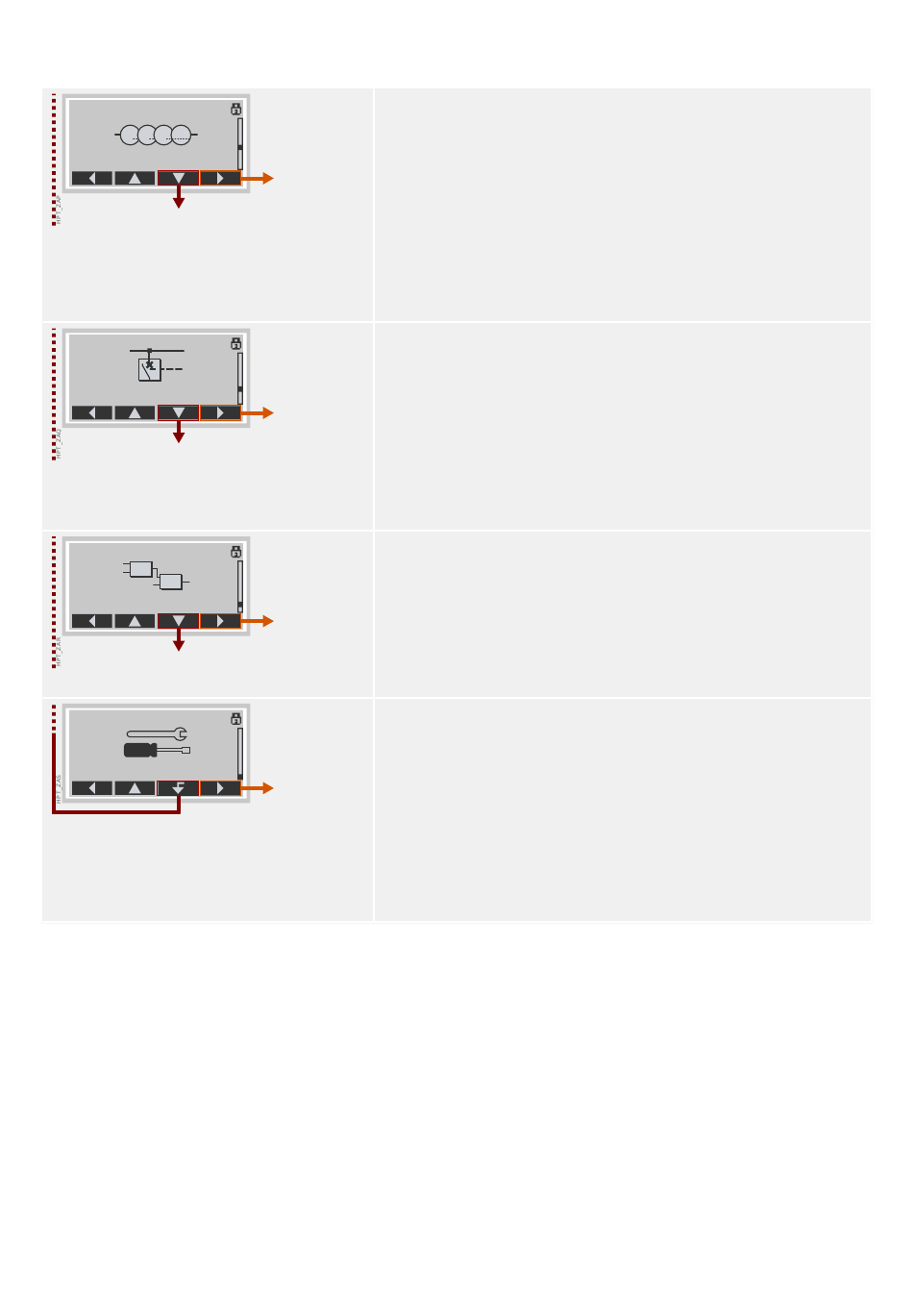

Schutzparameter
Alle Schutzeinstellungen sind hier zu finden.
Für jede Schutzfunktion sind die Einstellungen in die
folgenden Parameterarten untergliedert:
• Globale Schutzparameter
• Satz 1 ... Satz 4
• Satz-Umschaltung (Parametersatzumschaltung)
Steuerung
Einstellungen für Schaltgeräte.
• Alle HighPROTEC-Schutzgeräte, deren Gerätenamen
mit „MR..." beginnen, können 1 Schaltgerät steuern.
• Alle HighPROTEC-Schutzgeräte, deren Gerätenamen
mit „MC..." beginnen, können bis zu 6 Schaltgeräte
steuern.
Logik
• Bis zu 80 Logikgleichungen
• 4 Logikgatter
• 4 Eingänge, 4 Ausgänge pro Gleichung
• Zeitstufen und Speicherfunktionen
Service
Dieser Menüzweig enthält hauptsächlich verschiedene
Testfunktionen. Zum Beispiel:
• Ausgangsrelais erzwingen / sperren
• Analogeingänge und ‑ausgänge erzwingen / sperren
• Den internen Signal- / Fehlersimulator einsetzen
• Das Schutzgerät neustarten
MRM4
MRM4-3.7-DE-MAN
