5 Steuerung / Schaltgeräte-Manager
5.4 Steuerung - Beispiel: Schalten eines Leistungsschalters
5.4
Steuerung - Beispiel: Schalten eines Leistungsschalters
Im folgenden Beispiel soll gezeigt werden, wie über die Bedieneinheit ein
Leistungsschalter geschaltet wird.
IL1
IL2
QA1
IL3
Modus
Allg Einstellungen
Schalthoheit
vor Ort
ℹ Schalthoheit
352
vor Ort
0.000 A
0.000 A
0.000 A
SG

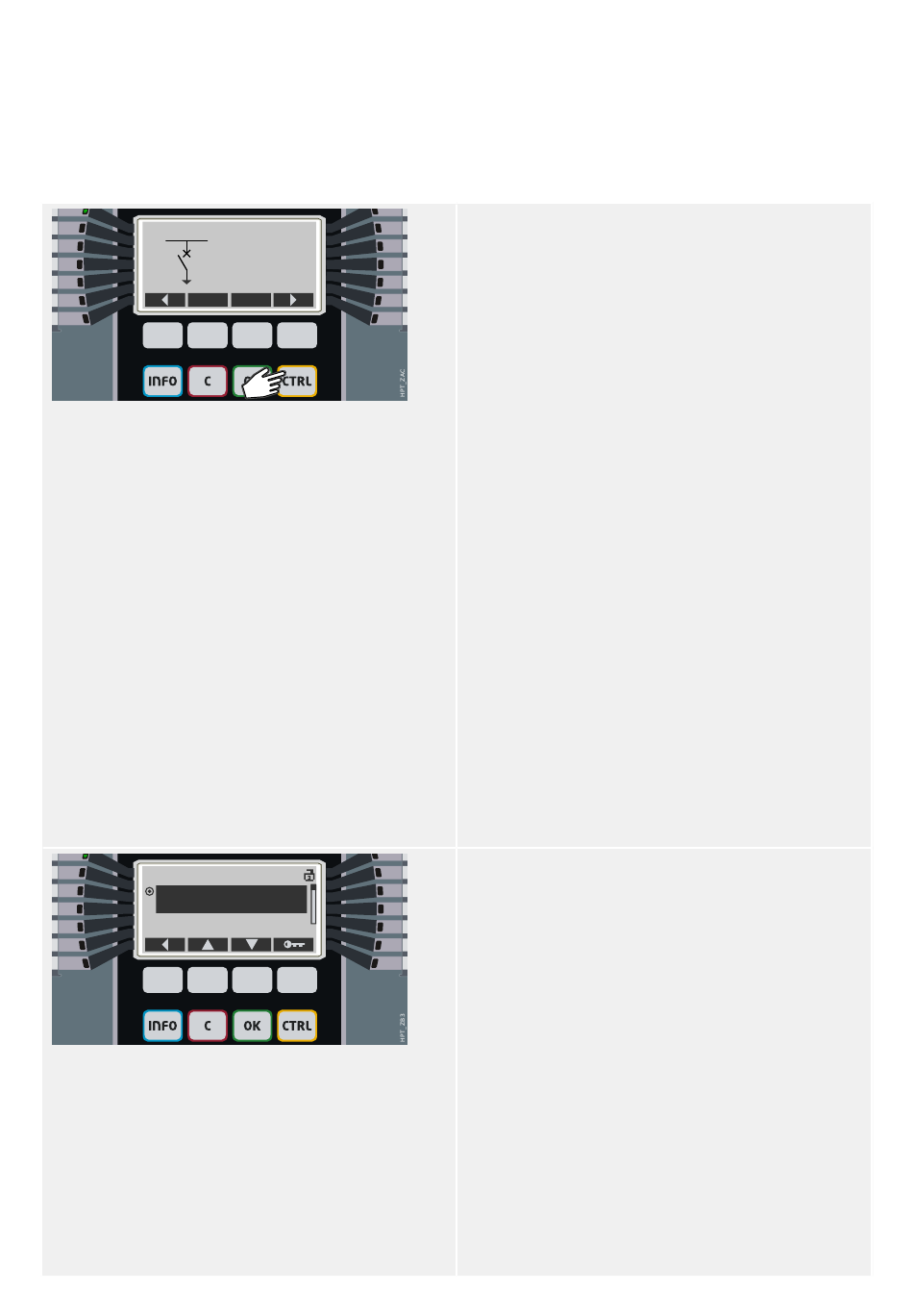

Durch Betätigen des »CTRL«-Softkeys gelangen
Sie zu einer Darstellung des
Abzweigsteuerbildes. Von hier haben Sie
direkten Zugriff auf steuerungsrelevante Daten
und Steuerfunktionen.
Anmerkung: Die Bezeichnung »QA1« des
Betriebsmittels ist nur ein Beispiel; die
verfügbaren Schaltgeräte bzw. Betriebsmittel
und ihre Bezeichnungen hängen von der
jeweiligen Anwendung ab.
Ein Schaltvorgang kann nur dann über die
Bedieneinheit durchgeführt werden, wenn die
Schalthoheit, die in der rechten oberen Ecke
des Displays angezeigt wird, entweder auf „vor
Ort" oder auf „vor Ort und Fern" gesetzt ist.
Anmerkung: Dieses Abzweigsteuerbild sowie
die Funktionalität der Softkeys „Allg
Einstellungen" und „SG" sind auch über das
Menü erreichbar:
• Über den Menüpfad [Steuerung / Steuer-
Seite] erreicht man das Abzweigsteuerbild.
• Über den Menüpfad [Steuerung / Allg
Einstellungen] erreicht man denselben
Menüzweig wie über den Softkey „Modus".
• Über den Menüpfad [Steuerung / SG]
erreicht man denselben Menüzweig wie
über den Softkey „SG".
Durch Betätigen des „Modus"-Softkey erreicht
man den Menüzweig [Steuerung / Allg
Einstellungen].
Hier lassen sich diverse steuerungsrelevante
Einstellungen vornehmen, insbesondere kann
hier die Schalthoheit eingestellt werden.
Für den
Einstellparameter »Schalthoheit« stehen
folgende Werte zur Verfügung:
• „keine": Keine Steuerfunktionalität.
• „vor Ort": Schaltbefehle nur über die
Bedieneinheit.
• „Fern": Schaltbefehle nur über SCADA,
digitale Eingänge oder interne Meldungen.
