2.8.1 Modbus® RTU/ IEC 60870-5-103 über RS485
Abb. 38:

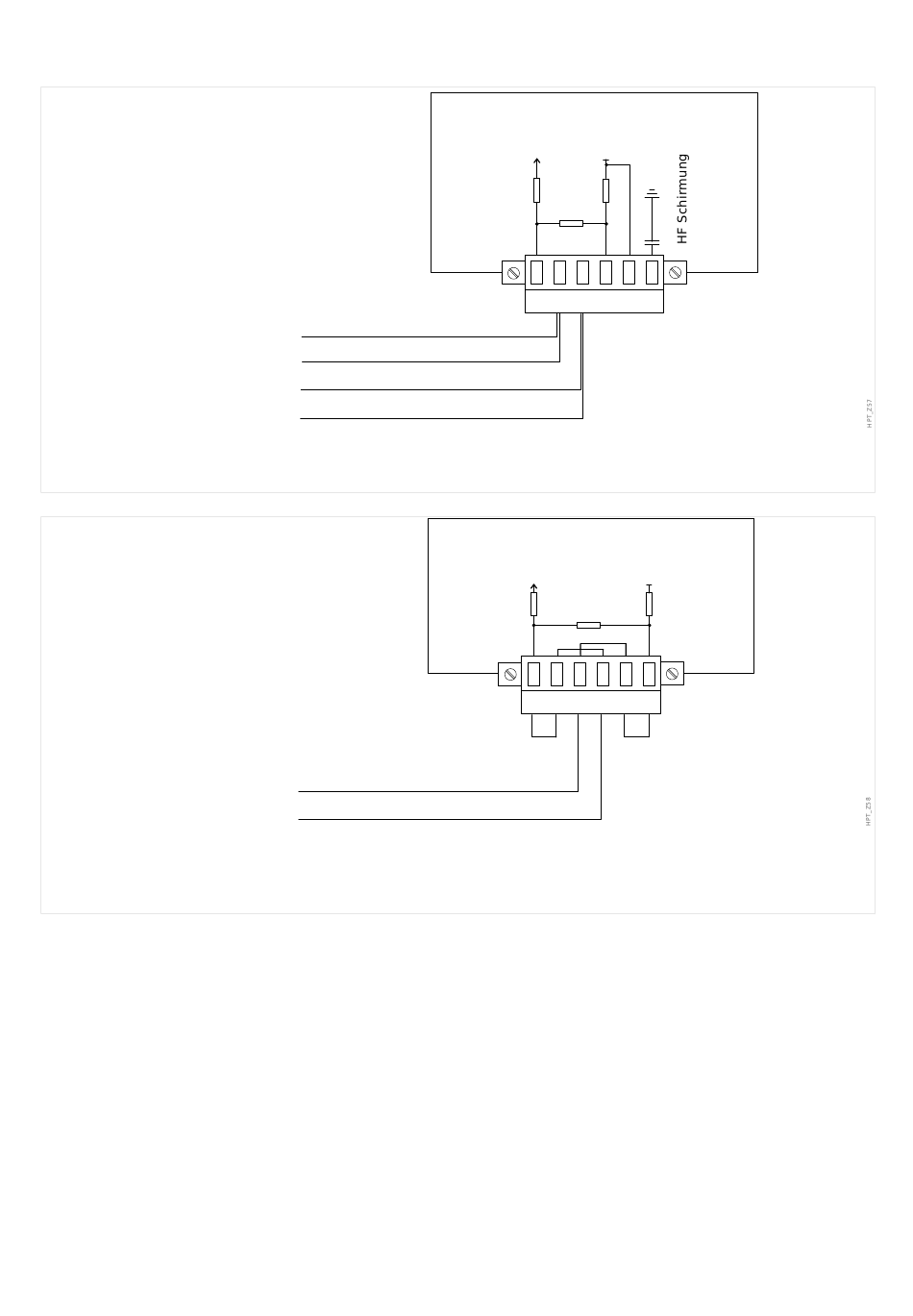

Verdrahtungsbeispiel, Gerät in der Mitte des Busses
Abb. 39:
Verdrahtungsbeispiel, Gerät am Ende des Busses. (Setzen von Brücken zum Aktivieren
des integrierten Abschlusswiderstandes.)
128
Schutzgerät
P
P*
N*
N
Schutzgerät
N
P
MRM4
+5V
GND
R1 = 560Ω
R1
R1
R2 = 120Ω
R2
1
2
3
4 5
+5V
GND
R1 = 560Ω
R1
R2
R2 = 120Ω
1
2
3
4 5
6
R1
6
MRM4-3.7-DE-MAN
