4.2.3
Verzögerte Schutzaktivierung während Motorstarts
Im Moment des Motorstarts werden zeitgleich verschiedene Zeitstufen gestartet, um
bestimmte Schutzfunktionen für die eingestellte Dauer zu blockieren und hierdurch
Fehlauslösungen zu verhindern.
Zustand des Moduleingangs: Externe Blockade (während der Motor-Startphase)
MStart . Start

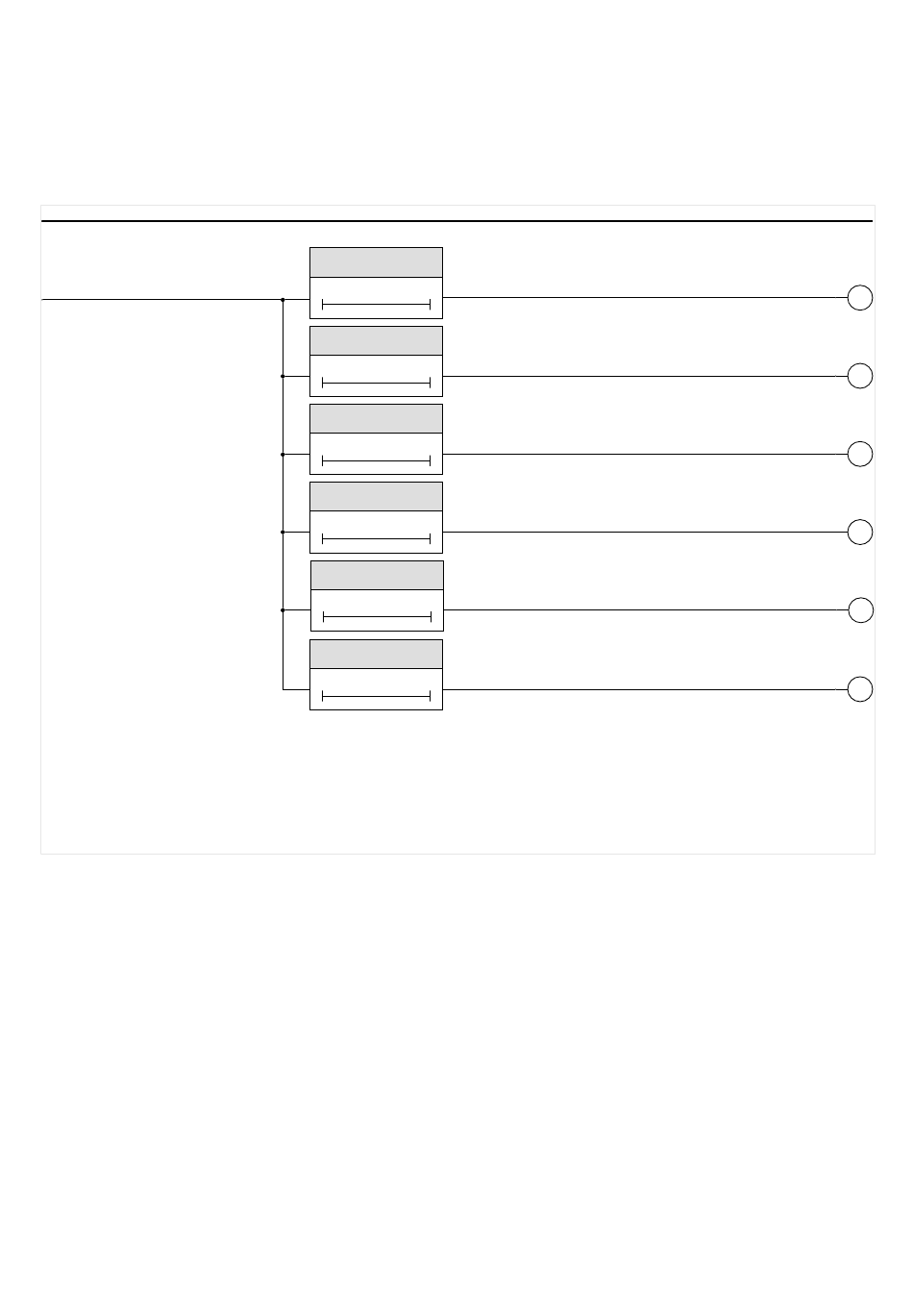

Abb. 51:
Temporäre Blockade von Stromschutzfunktionen während Motorstarts.
"1...5"
Die Parameter bzw. Signale mit dieser Kennzeichnung sind fünf voneinander unabhängige
Zeitstufen bzw. Signale, die nur zwecks besserer Übersichtlichkeit zusammengefasst
wurden.
Die Einstellparameter für alle diese Zeitstufen sind im Menü [Schutzparameter / Globale
Schutzpara / MStart / Startverzöger] verfügbar.
• Kurzschluss-Schnellauslösung:
Die Zeitstufe [Schutzparameter / Globale Schutzpara / MStart / Startverzöger] »t-Blo-
I[x]« blockiert die Kurzschluss-Schnellauslösung für die eingestellte Zeit nach einem
Motorstart. Dies verhindert Auslösungen auf Grund eines hohen Einschaltstromes
(üblicherweise zwei bis drei Perioden).
In den Einstellungen des Moduls »I[x]« gibt es einen zugehörigen
Blockadeparameter, dessen Werkseinstellung schon passend definiert ist:
»I[x] . ExBlo bei Mot.Start« = „MStart . Blo-I Start"
• Erdschlussschutz:
Die Zeitstufe [Schutzparameter / Globale Schutzpara / MStart / Startverzöger] »t-Blo-
IE[x]« blockiert den Erdschlussschutz (Modul »IE[x]«, ANSI 50X, 50R and 50G) für die
eingestellte Zeit nach einem Motorstart.
MRM4-3.7-DE-MAN
MStart .
t-Blo-I[x]
t
0
0
MStart .
t-Blo-IE[x]
t
0
0
MStart .
t-Blo-I<
t
0
0
MStart .
t-Blo-I2>
t
0
0
MStart .
t-Blo-RotBlo
t
0
0
MStart .
t-Blo-Generisch1...5
t
0
0
MRM4
4.2.3 Verzögerte Schutzaktivierung während Motorstarts
4 Schutzmodule
MotorStart_Y05
MStart . Blo-I Start
56
MStart . Blo-IE Start
56
MStart . Blo-I< Start
56
MStart . Blo-I2> Start
56
MStart . Blo-RotBlo Start
56
MStart . Blo-Generisch1...5
56
213
