4.1.2.2
Schutzfunktionen aktivieren, deaktivieren bzw. temporär blockieren

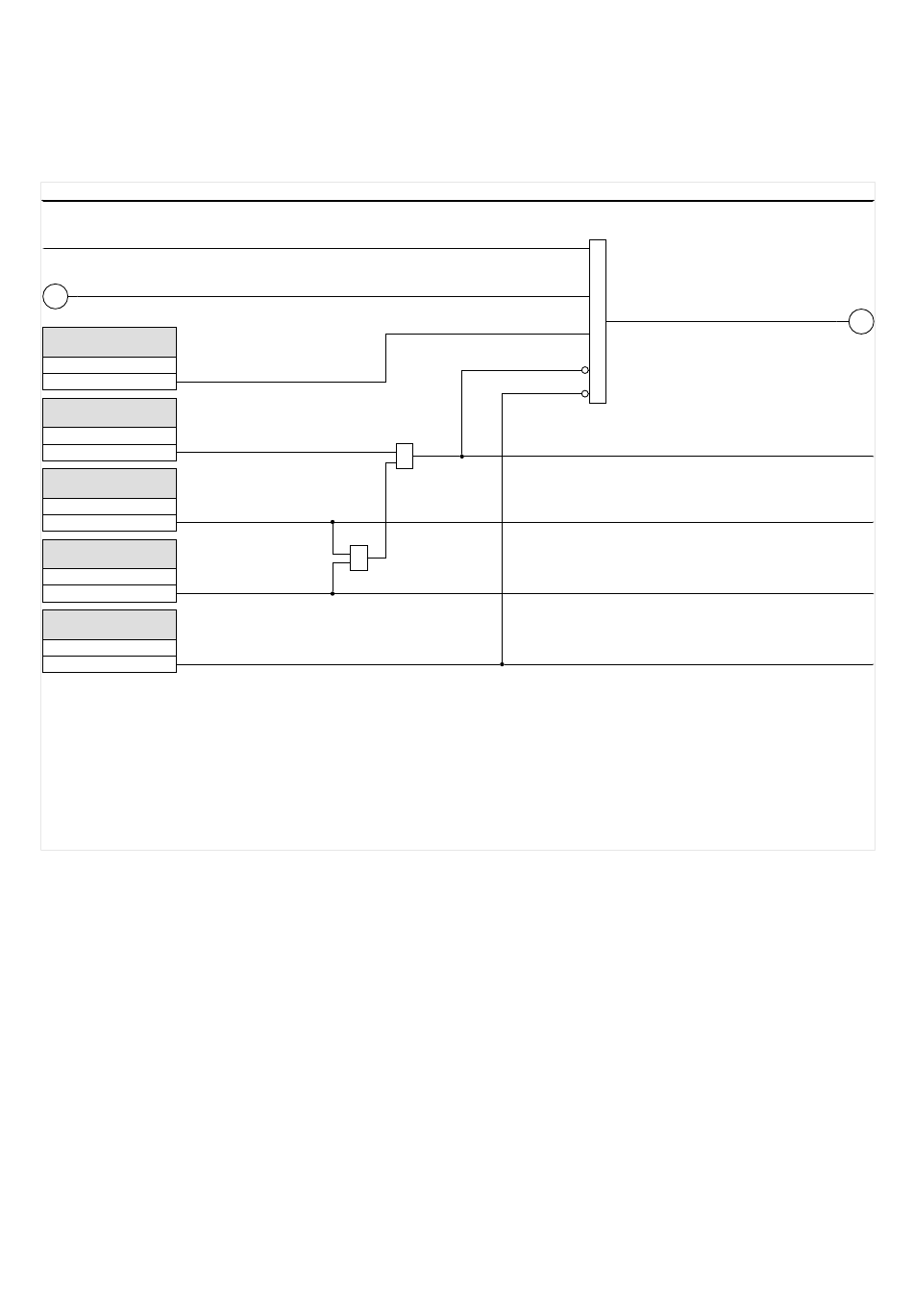

Das folgende Diagramm gilt für alle Module, sofern nicht weiter unten modulspezifische
Diagramme folgen:
Blockaden
name = alle blockierbaren Module
Die Frequenz ist innerhalb der Grenzen der Nennfrequenz.(*)(**)
Siehe Diagramm: Schutz
Schutz. aktiv
(Das (Gesamt-)Schutzmodul ist nicht deaktiviert oder blockiert)
1
name .
Funktion
inaktiv
aktiv
name .
ExBlo Fk
inaktiv
aktiv
name .
ExBlo1
keine Rangierung
1..n, Rangierliste
name .
ExBlo2
keine Rangierung
1..n, Rangierliste
name .
ExBlo bei Mot.Start
(***)
keine Rangierung
1..n, Rangierliste
(*)
Alle Schutzstufen, die die Grundwelle oder Harmonische auswerten, werden blockiert,
wenn die Frequenz ausserhalb des Nennbereiches liegt. Schutzstufen, die RMS
verwenden, werden nicht blockiert.
(**)
Dies gilt nur für Geräte mit Weitbereichs-Frequenzbereichserkennung.
(***)
Nur verfügbar für Funktionen, die während eines Motorstarts blockiert werden.
MRM4-3.7-DE-MAN
4.1.2.2 Schutzfunktionen aktivieren, deaktivieren bzw. temporär blockieren
&
≥1
MRM4
&
name . ExBlo bei Mot.Start-E
4 Schutzmodule
GeneralProt_Y05
name . aktiv
2
name . ExBlo
name . ExBlo1-E
name . ExBlo2-E
