4 Schutzmodule
4.6.1 Inbetriebnahme: Rotorblockade [51LR]
Eine Auslöseverzögerung wird mit der Zeit [Projektierung] RotBlo[x] . »Modus« = "aktiv"
and [Schutzparameter / Satz 1...4 / RotBlo-Schutz / RotBlo[x]] »t« eingestellt. Die
Rotorblockadestufe kann mit einer Ansprechverzögerung versehen werden, indem im
Motorstartmenü eine entsprechende Blockadezeit für die Stromstufe eingestellt wird.
Wenn entsprechend rangiert, wird die Blockade aktiv, sobald das Gerät einen Motorstart
erkennt. Die Ansprechverzögerung wird dazu verwendet, eine Rotorblockade-Auslösung
zu verhindern, die durch Lastpendelungen beim Motorstart auftreten kann.

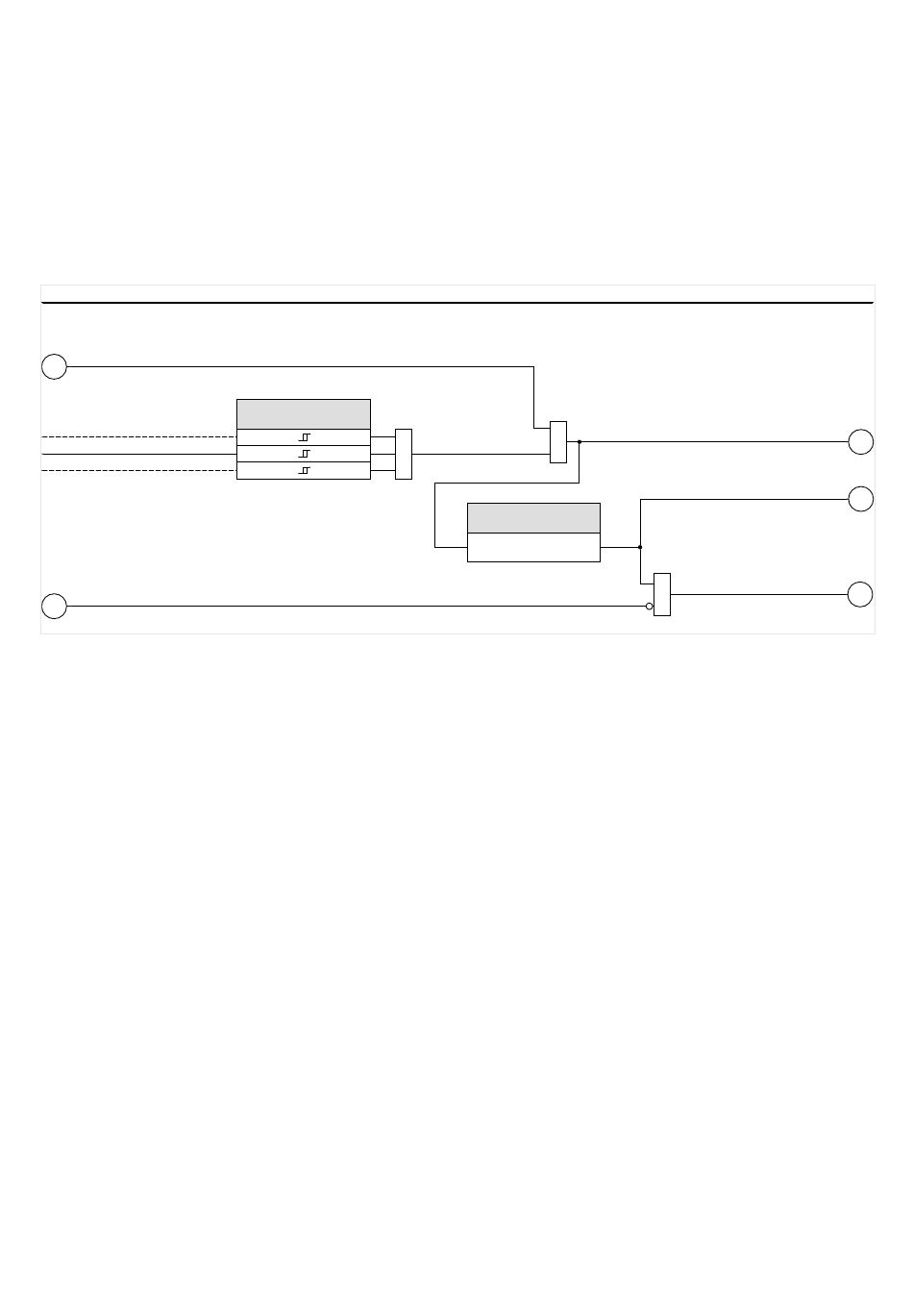

Funktionalität
RotBlo
RotBlo = RotBlo[1]...[n]
Siehe Diagramm: Blockaden
(Stufe nicht deaktiviert, keine aktive Blockade)
4
IL1 RMS (Ib)
IL2 RMS (Ib)
IL3 RMS (Ib)
Siehe Diagramm: Auslöseblockaden
(Auslösebefehl deaktiviert oder blockiert.)
3
4.6.1
Inbetriebnahme: Rotorblockade [51LR]
Gegenstand der Prüfung
• Überprüfung der Ansprechwerte für das Rotorblockade-Modul
• Überprüfung der Auslöseverzögerung
• Überprüfung des Rückfallverhältnisses
Benötigte Geräte
• 3-phasige Stromquelle
• Amperemeter
• Timer zur Messung der Auslösezeit
Durchführung
Prüfen der Ansprechwerte (einphasig)
Speisen Sie einen Prüfstrom deutlich unter den Ansprechwert ein. Zur Überprüfung der
Ansprech- und Rückfallwerte muss der Prüfstrom so lange vergrößert werden, bis das
Schutzgerät anregt. Vergleicht man die vom Gerät angezeigten Messwerte mit denen des
Amperemeters, so muss die Abweichung innerhalb der zulässigen Toleranzen liegen,
Prüfen der Auslöseverzögerung
Zum Prüfen der Auslöseverzögerung wird ein Timer mit dem Kontakt des zugehörigen
Auslöserelais verbunden. Speisen Sie einen Prüfstrom deutlich unter dem Ansprechwert
232
RotBlo .
I-RotBlo
&
◄
MRM4
&
RotBlo .
t
t
0
├─────────────────┤
RotBlo . Alarm
RotBlo . Ausl
&
RotBlo . AuslBef
MRM4-3.7-DE-MAN
JAM_Y01
14
15
15a
