2.3.1
DI8-X Netzteil und Digitale Eingänge
Zusätzlich zur Gehäuseerdung (Schutzerde, siehe
Klemme Nr. 1 der Netzteilkarte X1 (Klemmenbelegung siehe unten,
weitere Erdung (Funktionserde, min. 2,5 mm², Anzugsmoment 0,56 ‒ 0,79 Nm [5‒
7 lb∙in]) angeschlossen werden.
Die Anschlusskabel für Schutz- und Funktionserde sind möglichst kurz bzw. induktionsarm
auszuführen, außerdem sind eventuell vorhandene lokale Anschlussrichtlinien zu
beachten.

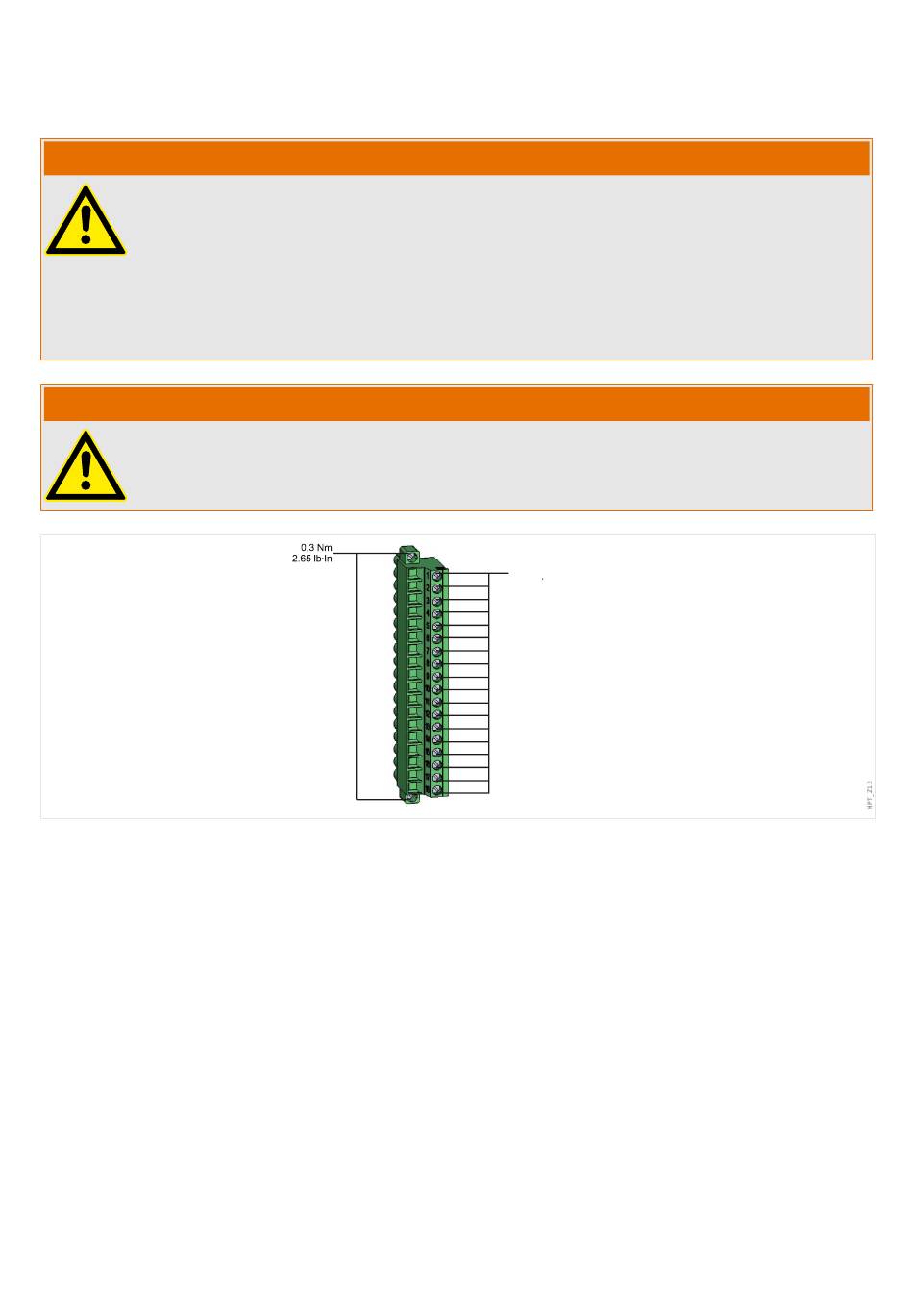

Stellen Sie die korrekten Anzugsmomente sicher (siehe Diagramm).
Anschlussquerschnitt: min. 0,25 mm² ... max. 2,5 mm² mit oder ohne Aderendhülse.
MRM4-3.7-DE-MAN
WARNUNG!
╚═▷ „2.2.1
WARNUNG!
0,56 ‒ 0,79 Nm
5‒7 lb in
MRM4
2.3.1 DI8-X Netzteil und Digitale Eingänge
Erdung") muss an der
„╚═▷ Abb.
2 Hardware
9") eine
89
