2 Hardware
2.4.2 OR3-AnO-Ir – Karte mit 3 Ausgangsrelais, Selbstüberwachungskontakt, Analogausgang, IRIG‑B
2.4.2 OR3-AnO-Ir – Karte mit 3 Ausgangsrelais,
Selbstüberwachungskontakt, Analogausgang, IRIG‑B
Stellen Sie die korrekten Anzugsmomente sicher (siehe Diagramm).
Anschlussquerschnitt: min. 0,25 mm² ... max. 2,5 mm² mit oder ohne Aderendhülse.

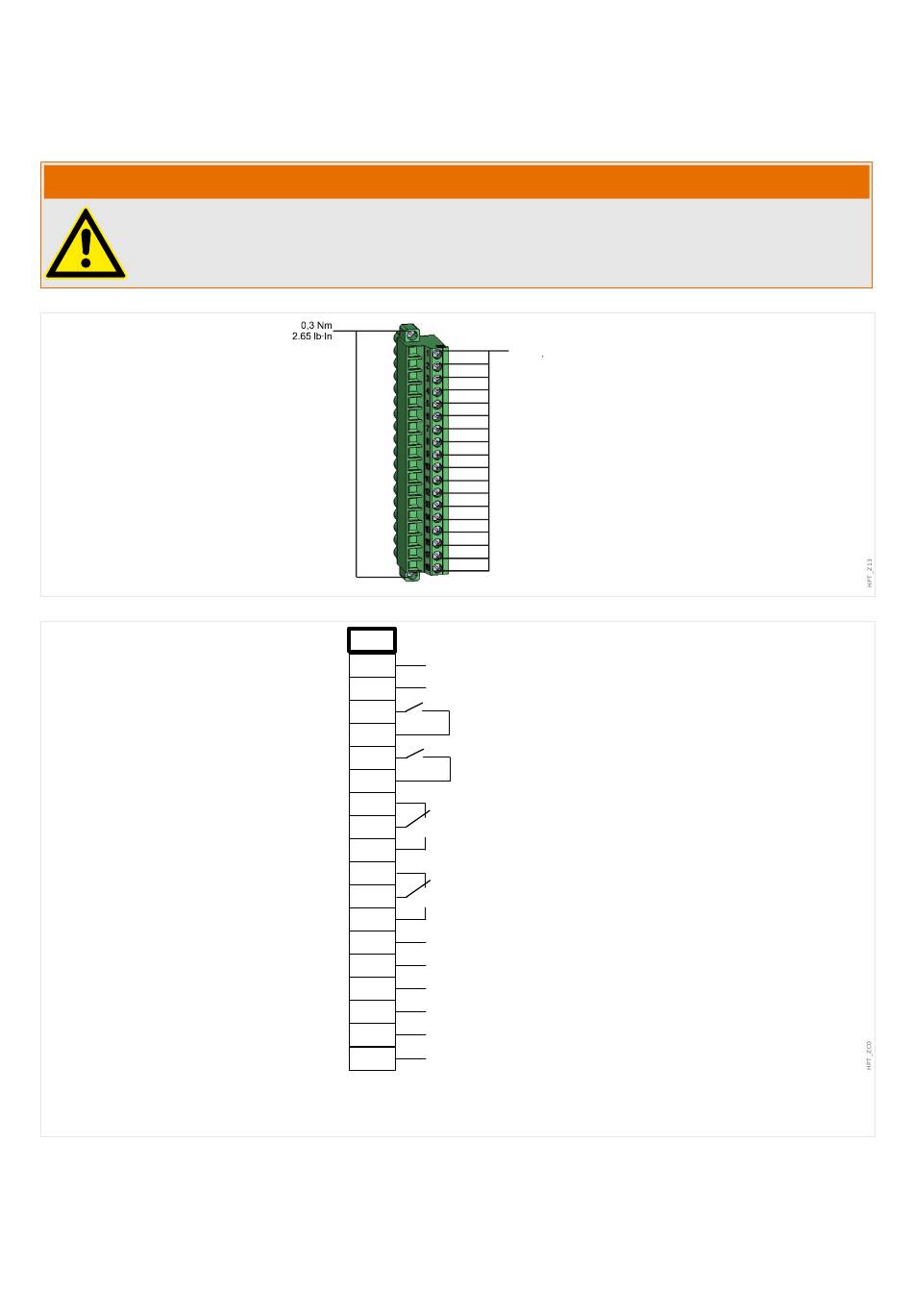

Abb. 16: Klemmenbelegung.
100
WARNUNG!
0,56 ‒ 0,79 Nm
5‒7 lb in
X?
1 IRIG-B+
IRIG-B-
2
3
K1
4
5
K2
6
7
8 K3
9
10
11 SK
12
13 PE
14 +
Analogausgang
15 −
16 n.c.
17
n.c.
18 n.c.
