2 Hardware
2.5.3.3 Stromeingänge anschließen
116

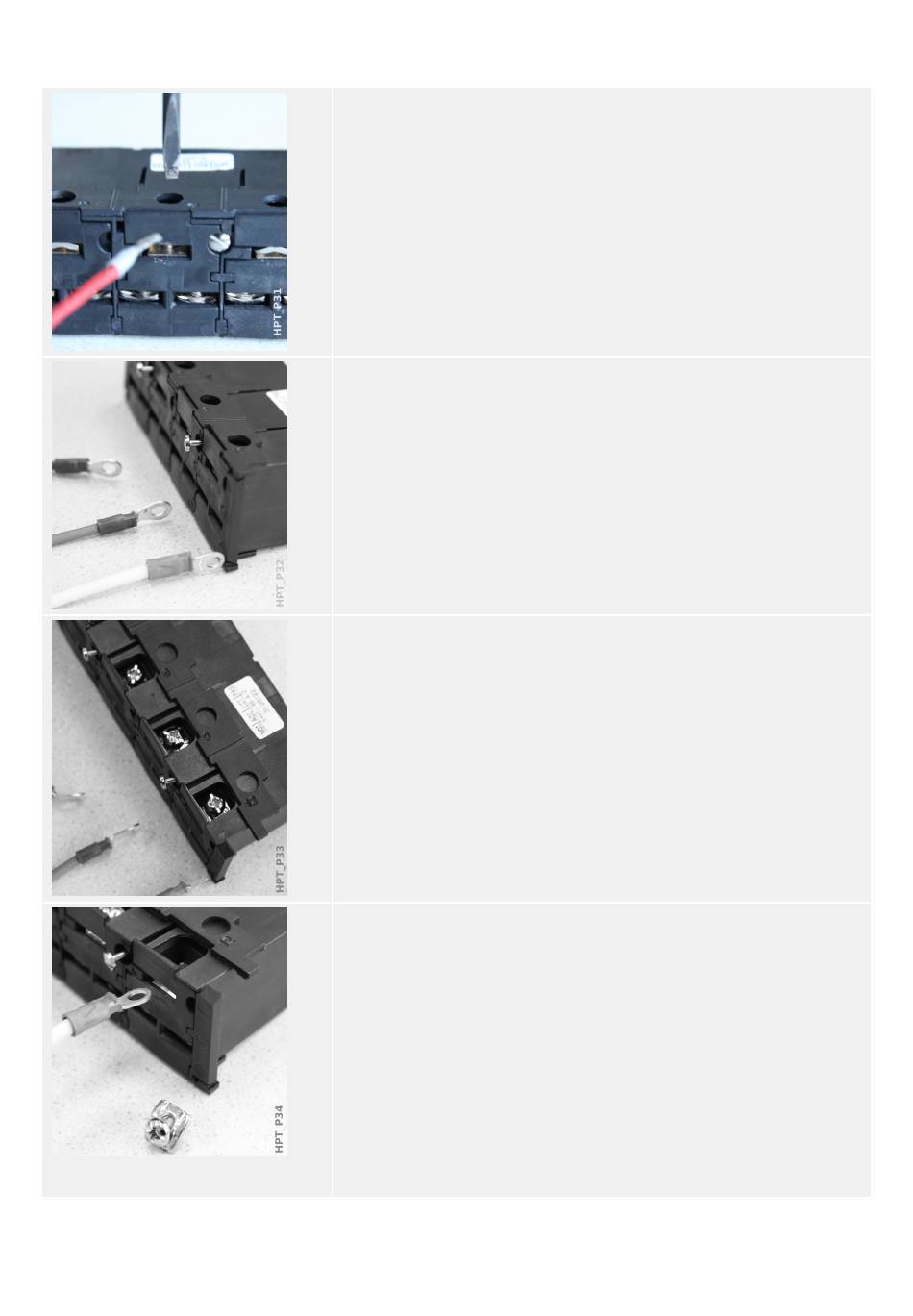

Stiftkabelschuhe können nun in die jeweiligen
Anschlussöffnungen eingeführt und verschraubt werden. Die
Schrauben zum Befestigen des Kabelschuhs befinden sich
seitlich.
Beachten Sie das Anzugsmoment,
Bei Ringelkabelschuhen ist ein Zwischenschritt erforderlich,
weil die Verschraubungen komplett entfernt werden müssen.
Die Schrauben sind mit einem Plastikschieber abgedeckt, der
sich einfach nach hinten wegschieben lässt. Die
Verschraubungen liegen nun völlig frei.
Die Verschraubung besteht aus einer Schraube mit nicht-
verlierbar befestigtem Metallkontakt und lässt sich vollständig
herausdrehen und entfernen.
Anschließend führt man den Ringkabelschuh in die Öffnung
und steckt die Verschraubung wieder zurück, und zwar so,
dass die Schraube durch den Ring hindurch gesteckt wird.
Befestigen Sie die Schrauben wieder
Beachten Sie hierbei das Anzugsmoment,
Abschließend wird der Plastikschieber wieder zurück in die
Ausgangsposition bewegt.
MRM4
╚═▷ Abb.
╚═▷ Abb.
.
MRM4-3.7-DE-MAN
