4 Schutzmodule
4.2.3 Verzögerte Schutzaktivierung während Motorstarts
4.2.3
Verzögerte Schutzaktivierung während Motorstarts
Im Moment des Motorstarts werden zeitgleich verschiedene Zeitstufen gestartet, um
bestimmte Schutzfunktionen für die eingestellte Dauer zu blockieren und hierdurch
Fehlauslösungen zu verhindern.
Zustand des Moduleingangs: Externe Blockade (während der Motor-Startphase)
MStart . Start

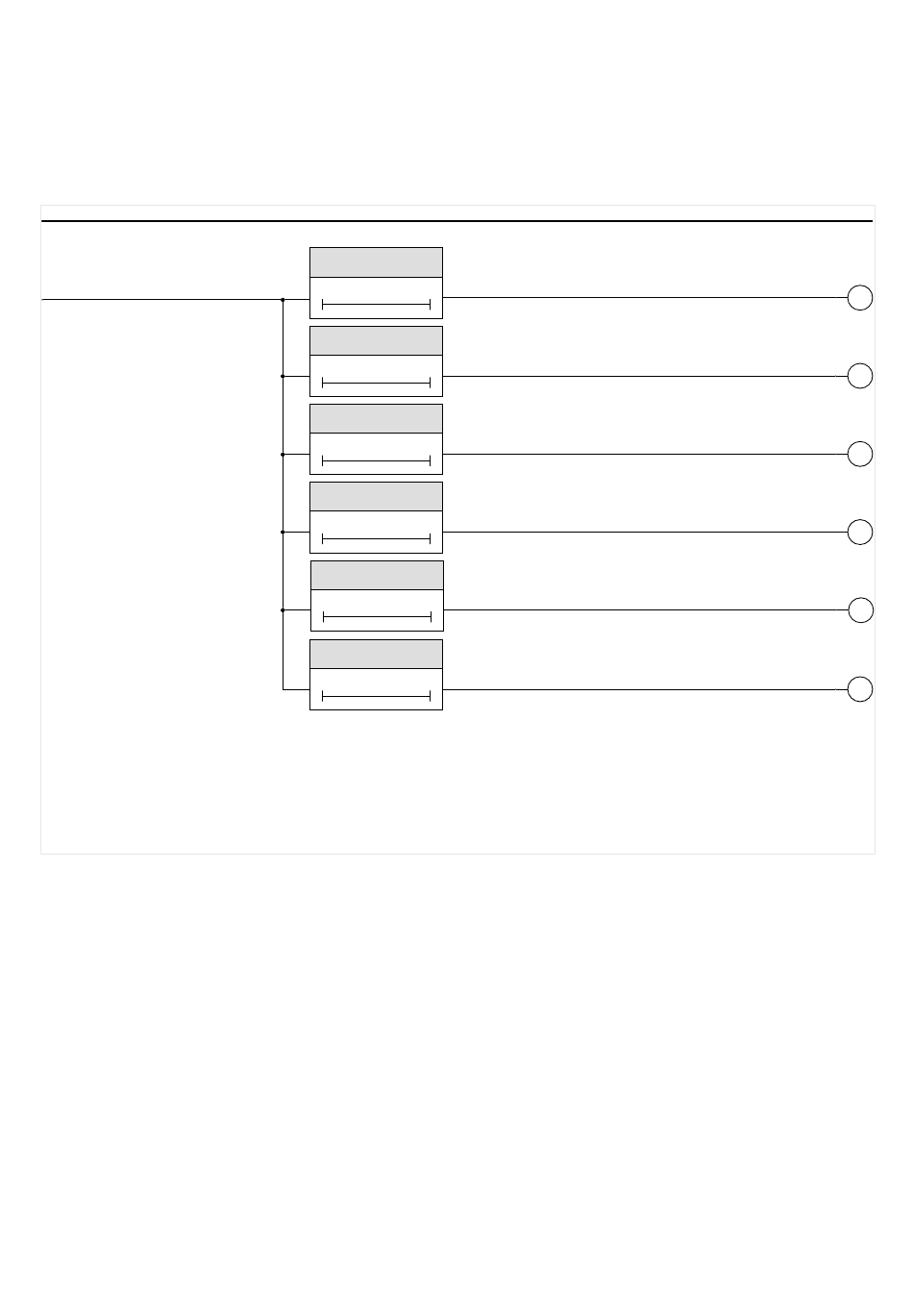

Abb. 60:
Temporäre Blockade von Stromschutzfunktionen während Motorstarts.
"1...5"
Die Parameter bzw. Signale mit dieser Kennzeichnung sind fünf voneinander unabhängige
Zeitstufen bzw. Signale, die nur zwecks besserer Übersichtlichkeit zusammengefasst
wurden.
230
MStart .
t-Blo-I[x]
t
0
0
MStart .
t-Blo-IE[x]
t
0
0
MStart .
t-Blo-I<
t
0
0
MStart .
t-Blo-I2>
t
0
0
MStart .
t-Blo-RotBlo
t
0
0
MStart .
t-Blo-Generisch1...5
t
0
0
MRMV4
MotorStart_Y05
MStart . Blo-I Start
56
MStart . Blo-IE Start
56
MStart . Blo-I< Start
56
MStart . Blo-I2> Start
56
MStart . Blo-RotBlo Start
56
MStart . Blo-Generisch1...5
56
MRMV4-3.7-DE-MAN
