Per disinnestare un fermaruote, premere con il piede sulla parte superiore del pedale oppure sollevare il pedale con la
punta del piede. Rilasciando il fermaruote la parte superiore del pedale si fermerà contro il telaio della ruota piroettante.
N N o o t t a a - - I fermaruote servono ad evitare che il dispositivo si sposti mentre è incustodito. I fermaruote potrebbero non fornire
un'adeguata resistenza su tutte le superfici o in condizioni di sotto carico.
I I n n n n e e s s t t o o o o r r i i l l a a s s c c i i o o d d e e l l b b l l o o c c c c o o d d i i r r e e z z i i o o n n a a l l e e d d e e l l l l e e r r u u o o t t e e p p i i r r o o e e t t t t a a n n t t i i
La funzione di blocco direzionale si applica alle ruote piroettanti sul lato testa ed è intesa per migliorare il controllo della
direzione, laddove necessario. Il blocco direzionale può essere disinnestato per consentire il libero movimento e garantire
una maggiore mobilità.
A A V V V V E E R R T T E E N N Z Z A A
• Il pomello del blocco direzionale e le ruote piroettanti devono essere sempre bloccati quando si carica o si scarica la
barella da un veicolo o da un sistema con piattaforma di carico, al fine di evitare il rischio di ribaltamento del prodotto.
• Il pomello del blocco direzionale e le ruote piroettanti devono essere sempre bloccati quando si cambia l'altezza della
barella, al fine di evitare il rischio di ribaltamento del prodotto.
A A T T T T E E N N Z Z I I O O N N E E - - Non innestare il blocco direzionale e cercare di spingere il prodotto lateralmente.
N N o o t t a a
• Il blocco direzionale delle ruote piroettanti può essere innestato o disinnestato da entrambi i lati del telaio base.
• Il blocco direzionale va sempre disinnestato quando si carica il prodotto nel dispositivo di ancoraggio per barella. In
questo modo si permette alle ruote piroettanti del lato testa di ruotare liberamente per allineare il lato testa della barella
con il dispositivo di ancoraggio.
Per innestare il blocco direzionale, ruotare il pomello di blocco rosso nella posizione bloccata. Spingere la barella in avanti
in modo da far ruotare e bloccare in posizione le ruote piroettanti del lato testa.
Per disinnestare il blocco direzionale, ruotare il pomello di blocco rosso nella posizione sbloccata. Spingere la barella in
qualsiasi direzione. Accertarsi che le ruote piroettanti girino liberamente.
C C o o l l l l e e g g a a m m e e n n t t o o d d e e l l l l e e t t t t i i n n o o a a l l l l a a b b a a s s e e
Il lettino con alzaginocchia Modello 6100-031-000 e il lettino con sezione piedi orizzontale Modello 6100-033-000 possono
essere applicati in entrambe le direzioni.
Per collegare il lettino rimovibile alla base, procedere nel modo seguente (Figura 15).
1. Abbassare il lettino sulla base.
6100-109-005 Rev AA.0
A

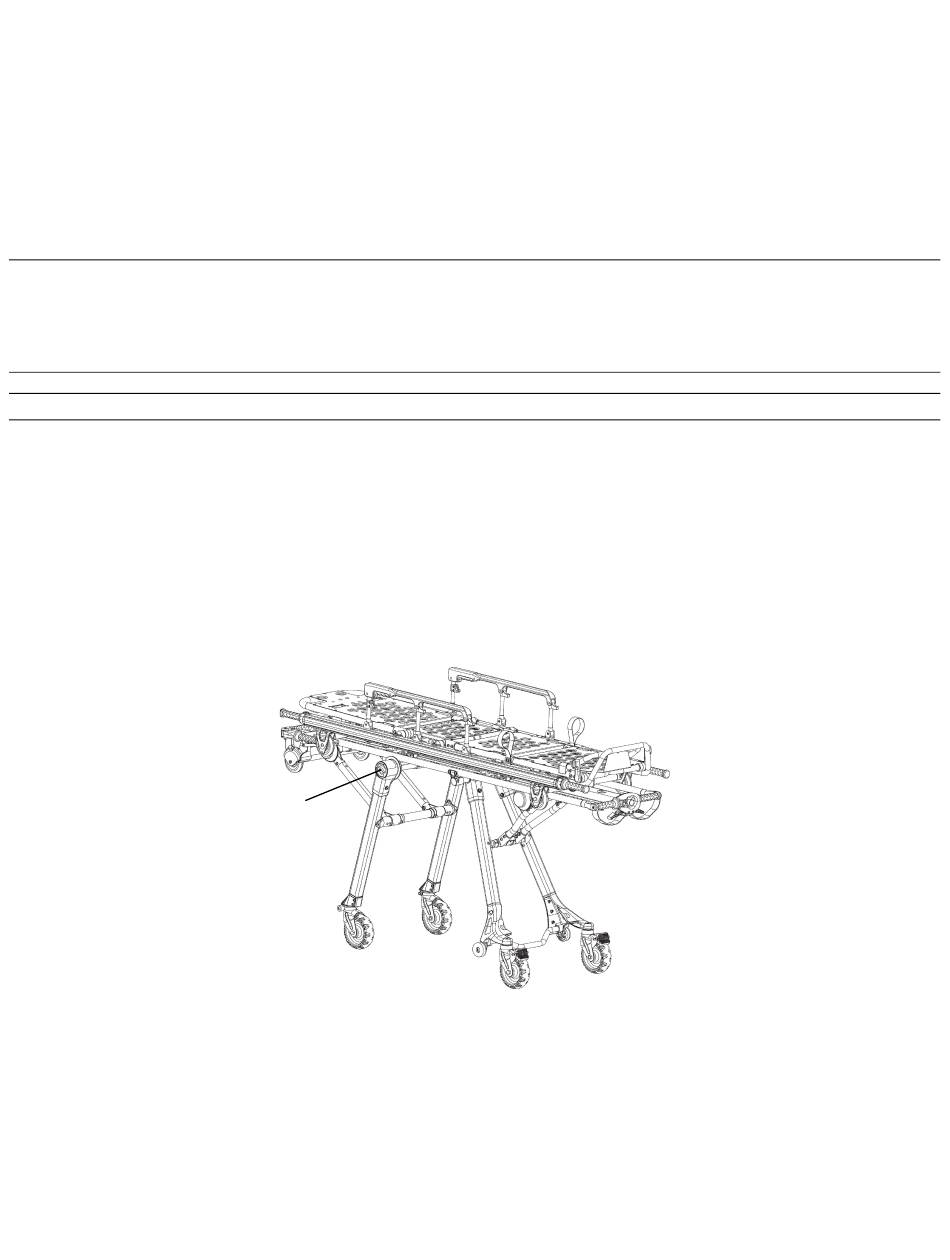

F F i i g g u u r r a a 1 1 4 4 – – P P o o s s i i z z i i o o n n e e d d e e l l p p o o m m e e l l l l o o d d e e l l b b l l o o c c c c o o d d i i r r e e z z i i o o n n a a l l e e
