N N a a m m e e s s t t i i t t e e v v v v a a r r n n o o s s t t n n e e g g a a z z a a p p e e n n j j a a l l a a
K K o o m m p p l l e e t t v v a a r r n n o o s s t t n n e e g g a a z z a a p p e e n n j j a a l l a a ( ( 6 6 1 1 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 0 0 1 1 ) ) : :
• (1) Sklop varnostnega zapenjala (610000010016)
• (1) Vodilo (610000010008)
P P o o t t r r e e b b n n o o o o r r o o d d j j e e ( ( m m e e t t r r i i č č n n o o a a l l i i i i m m p p e e r r i i a a l l n n o o ) ) : :
• Modri L L o o c c t t i i t t e e ® 242
• Zvezdasti ključ T27H
• Imbus M4 ali 5/32-palčni imbus
• Imbus M6 ali 1/4-palčni imbus
P P o o s s t t o o p p e e k k : :
1. Aktivirajte zavore (glejte Aktiviranje ali sprostitev zaklepa kolesc (stran 21)).
2. Spustite podstavek na katerikoli položaj srednje višine (glejte Spreminjanje višine nosil (stran 17)).
3. Nosilni mehanizem snemite z vozička.
4. Položite nosilni mehanizem nosil na bok za lažji dostop do komponent.
O O p p o o m m b b a a - - Pod nosila položite brisačo ali rjuho, da jih zaščitite pred praskami ali poškodbami.
SL 12

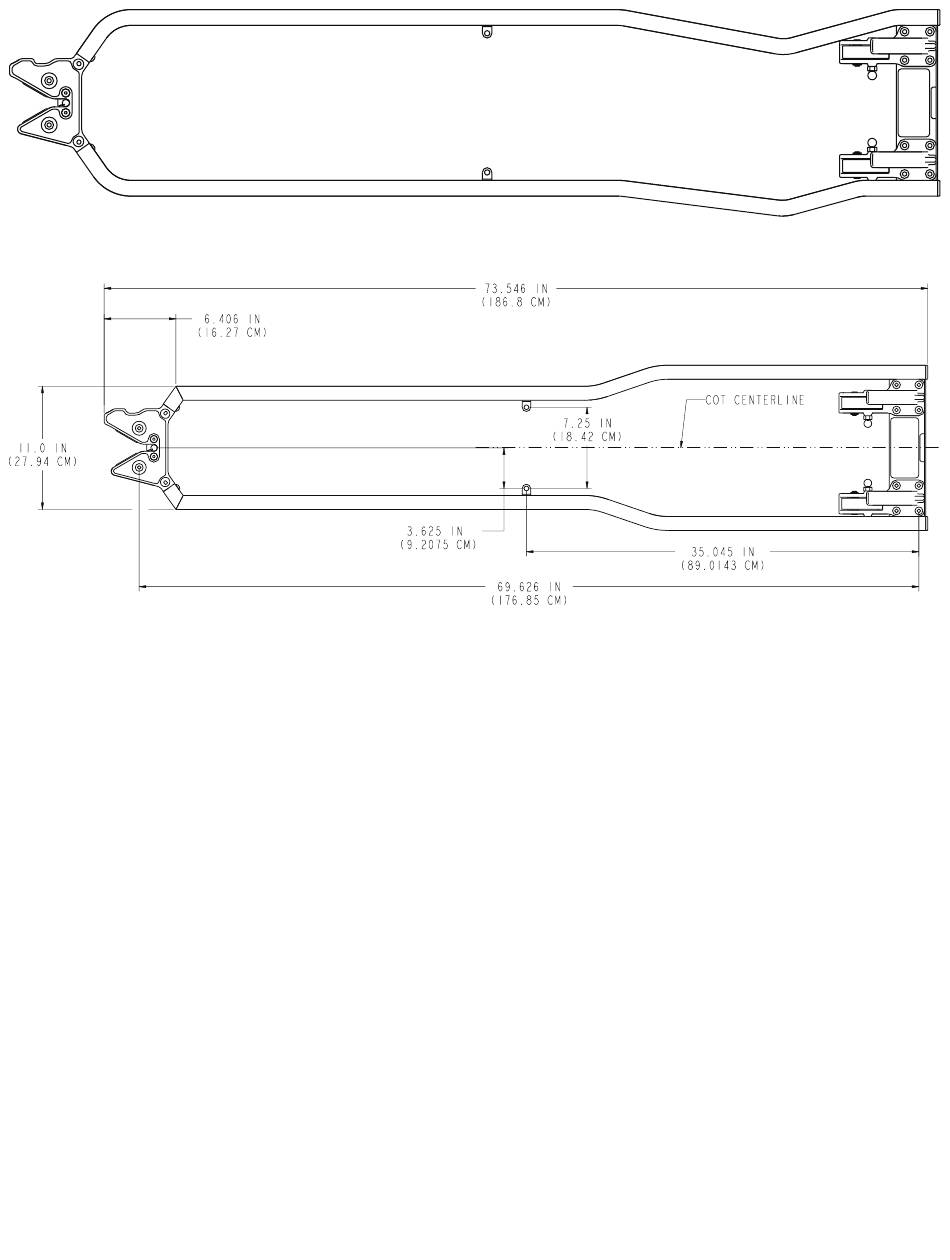

S S l l i i k k a a 4 4 – – M M o o d d e e l l 6 6 3 3 7 7 3 3 : : P P o o g g l l e e d d 2 2 C C
S S l l i i k k a a 5 5 – – M M o o d d e e l l 6 6 3 3 7 7 3 3 : : P P o o g g l l e e d d 2 2 D D
• (1) Kolesni sklop (610000010011)
• Viličasti ključ M11 ali 7/16-palčni ključ
• Viličasti ključ M13 ali 1/2-palčni ključ
• Viličasti ključ M16 ali 5/8-palčni ključ
• Navorni ključ
6100-109-005 Rev AA.0
