7. Deşurubaţi piuliţele de pe ansamblul de role furnizat (610000010011).
8. Utilizând cheia Allen M6 şi o cheie M13, montaţi ansamblul de role furnizat (H) şi piuliţele (G) pe suportul tubului
culisant.
9. Puneţi targa în poziţia verticală.
10. Reamplasaţi platforma tărgii (scoasă la pasul 1).
11. Verificaţi funcţionarea corectă.
a. Folosiţi un deget pentru a ridica şi coborî ansamblul braţului cu cârlig. Confirmaţi că ansamblul braţului cu cârlig se
mişcă liber pe targă.
b. Rotiţi picioarele capătului pentru cap înainte şi înapoi pentru a vă asigura că suportul de ghidare şi cârligul de
siguranţă nu provoacă interferenţe.
12. Finalizaţi Instalarea plăcii de prindere (pagina 14).
I I n n s s t t a a l l a a r r e e a a p p l l ă ă c c i i i i d d e e p p r r i i n n d d e e r r e e
Placa de prindere este destinată utilizării cu opţiunea de cârlig de siguranţă M M - - 1 1 (610000010001).
S S e e t t p p l l a a c c ă ă d d e e p p r r i i n n d d e e r r e e ( ( 6 6 1 1 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 2 2 2 2 ) )
• (1) Placă de prindere (610000010015)
RO 14

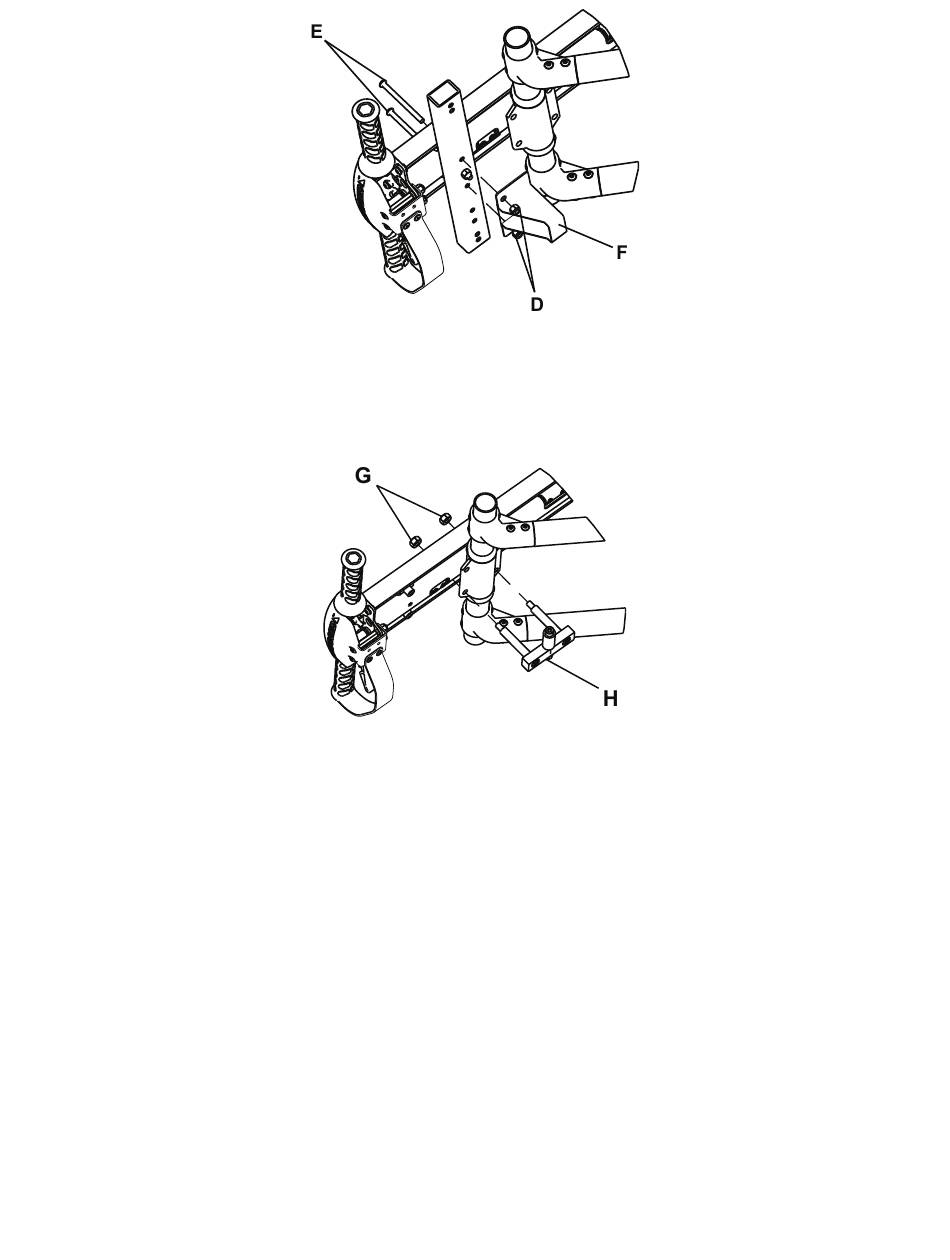

F F i i g g u u r r a a 7 7 – – S S u u p p o o r r t t d d e e g g h h i i d d a a r r e e
F F i i g g u u r r a a 8 8 – – A A n n s s a a m m b b l l u u l l d d e e r r o o l l e e
6100-109-005 Rev AA.0
