9. Seadke lavats tagasi püstiasendisse.
10. Asendage alusmatt (eemaldati 1. etapis).
11. Kontrollige nõuetekohast toimimist.
a. Konksuhoova koostu tõstmiseks ja langetamiseks kasutage ühte sõrme. Veenduge, et konksuhoova koost liigub
lavatsil vabalt.
b. Kiigutage peatsipoolseid jalgu edasi-tagasi ning veenduge, et turvakonks ja juhtklamber ei puutu kokku.
12. Viige lõpule Püüdeplaadi paigaldamine (lk 14).
P P ü ü ü ü d d e e p p l l a a a a d d i i p p a a i i g g a a l l d d a a m m i i n n e e
Püüdeplaat on ette nähtud kasutamiseks koos valikulise M M - - 1 1 turvakonksuga (610000010001).
P P ü ü ü ü d d e e p p l l a a a a d d i i k k o o m m p p l l e e k k t t ( ( 6 6 1 1 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 2 2 2 2 ) )
• (1) Püüdeplaat (610000010015)
M M u u u u k k a a s s u u t t a a t t a a v v o o s s a a ( ( e e i i k k u u u u l l u u k k o o m m p p l l e e k k t t i i ) )
• (2) M6 kuuskantpolt
V V a a j j a a l l i i k k u u d d t t ö ö ö ö r r i i i i s s t t a a d d ( ( m m e e e e t t e e r r - - v v õ õ i i i i n n g g l l i i s s e e m m õ õ õ õ d d u u s s t t i i k k u u s s ) )
• M5 kuuskantvõti või 3/16 tolline kuuskantvõti
• M6 kuuskantvõti või 1/4 tolline kuuskantvõti
Stryker soovitab püüdeplaadi paigaldamisel järgida järgmist spetsifikatsiooni.
• Laadimisaluse nurk (A) ei ületa 16° (Joonis 9)
• Kõrgus (B) püüdeplaadi ülaosast maapinnani on vahemikus 28,0 tolli (71,1 cm) kuni 29,4 tolli (74,7 cm) (Joonis 9)
• Horisontaalne kliirens (C) turvakonksu ja püüdeplaadi vahel on mahalaadimiseks piisav (Joonis 10)
ET 14

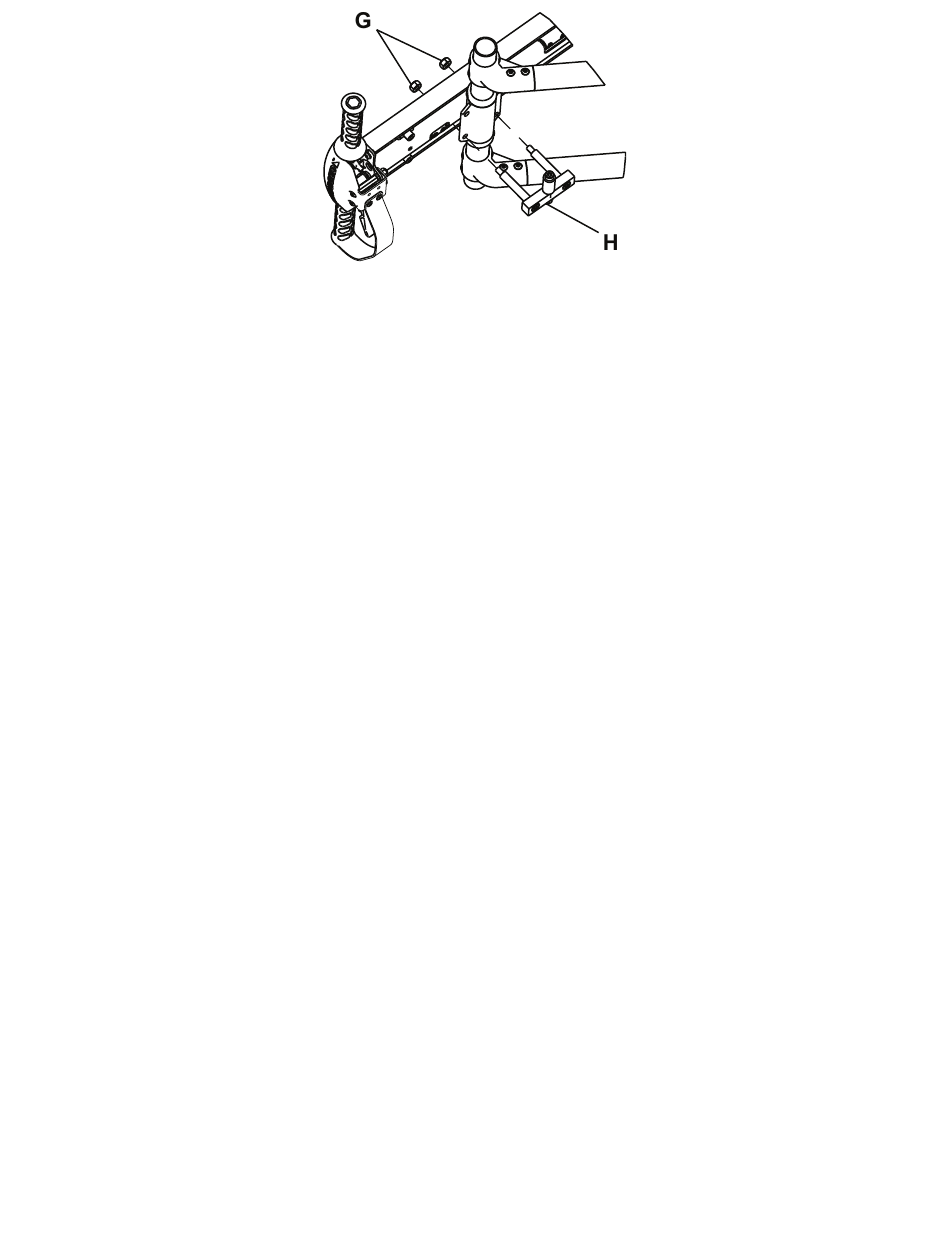

J J o o o o n n i i s s 8 8 – – R R u u l l l l i i k k u u k k o o o o s s t t
