7. Desenrosque as porcas do conjunto do cilindro fornecido (610000010011).
8. Utilizando uma chave Allen M6 e uma chave M13, instale o conjunto do cilindro fornecido (H) e as porcas (G) no
suporte do tubo deslizante.
9. Volte a colocar a maca na sua posição vertical.
10. Substitua a estrutura da cama (removida no passo 1).
11. Verifique o funcionamento adequado.
a. Utilize um dedo para subir e baixar o conjunto do braço do gancho. Confirme que o conjunto do braço do gancho se
move livremente na maca.
b. Oscile as pernas da extremidade do lado da cabeça para trás e para a frente para se certificar de que o gancho de
segurança e o suporte guia não interferem.
12. Concluída Instalar a placa de fixação (página 14).
I I n n s s t t a a l l a a r r a a p p l l a a c c a a d d e e f f i i x x a a ç ç ã ã o o
A placa de fixação destina-se a ser utilizada com a opção de gancho de segurança M M - - 1 1 (610000010001).
K K i i t t d d e e p p l l a a c c a a d d e e f f i i x x a a ç ç ã ã o o ( ( 6 6 1 1 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 2 2 2 2 ) )
• (1) Placa de fixação (610000010015)
PT 14

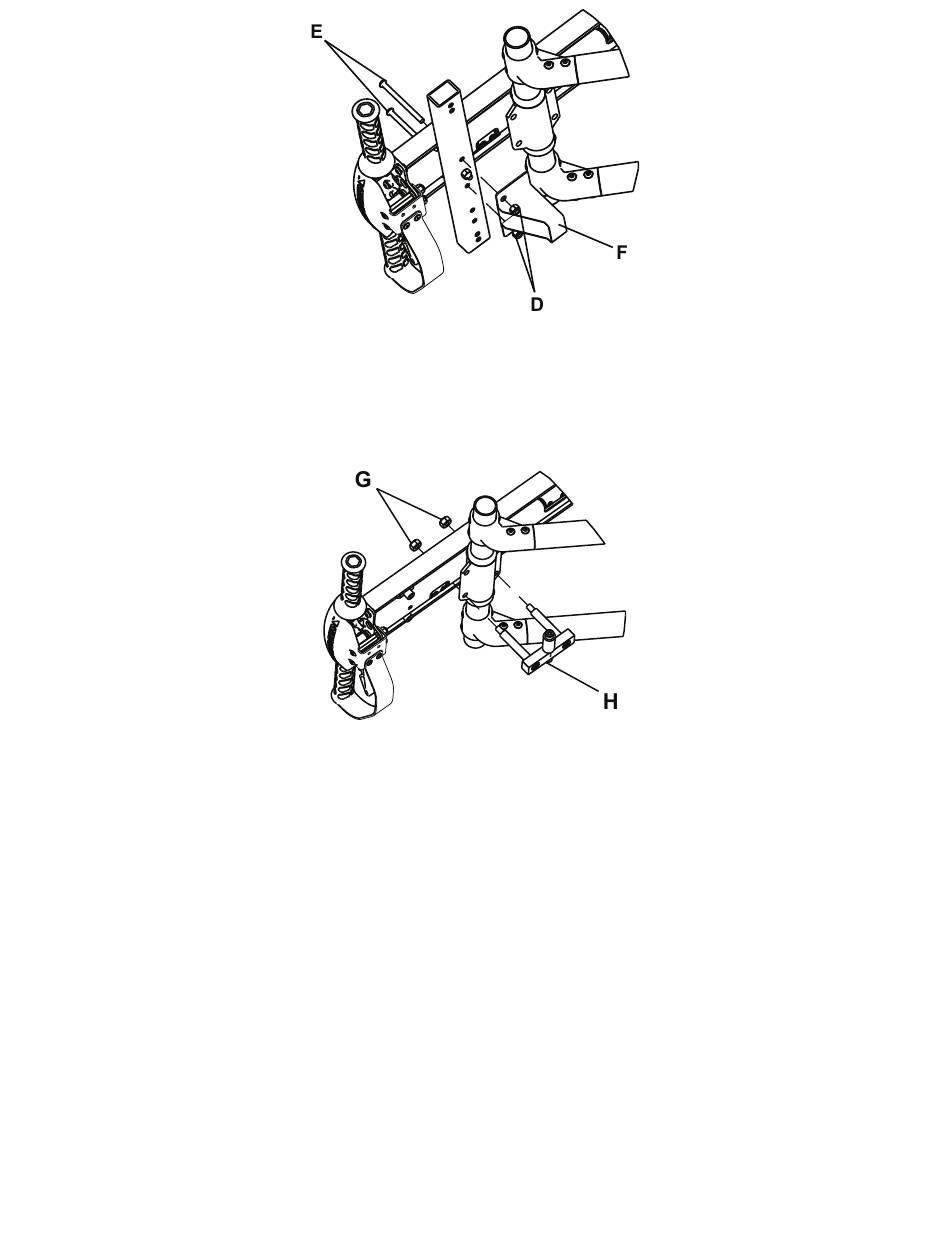

F F i i g g u u r r a a 7 7 – – S S u u p p o o r r t t e e g g u u i i a a
F F i i g g u u r r a a 8 8 – – C C o o n n j j u u n n t t o o d d o o c c i i l l i i n n d d r r o o
