Ş Ş e e k k i i l l 9 9 – – Y Y a a k k a a l l a a m m a a p p l l a a k k a a s s ı ı v v e e y y ü ü k k l l e e m m e e t t e e p p s s i i s s i i

s s p p e e s s i i f f i i k k a a s s y y o o n n l l a a r r ı ı

İ İ ş ş l l e e m m : :

1. M6 Alyan anahtarı kullanarak, verilen yakalama plakasını (610000010015) (D) ve iki adet M6 Alyan cıvatasını (E) (dahil

değildir) doğrudan karyola sabitleyici mandalın arkasına takın (Şekil 11).

N N o o t t - - M6 Alyan cıvataları için iki delik açmadan önce, ürün veya aracın hasar görmesini önlemek üzere, masanın altında

boş alan olduğundan emin olun.

2. Güvenlik kancasının yakalama plakasına bağlandığını doğrulamak için karyolayı bir araçtan indirmeyi test edin. İndirme

sırasında güvenlik kancası ve yakalama plakasının bağlandığından emin olmak için M5 Alyan anahtarı kullanarak kanca

ucunu (F) gereken şekilde ayarlayın (Şekil 12).

N N o o t t - - İndirmeyi test ederken, karyola ayaklarını yükleme tepsisine doğru itin.

6100-109-005 Rev AA.0

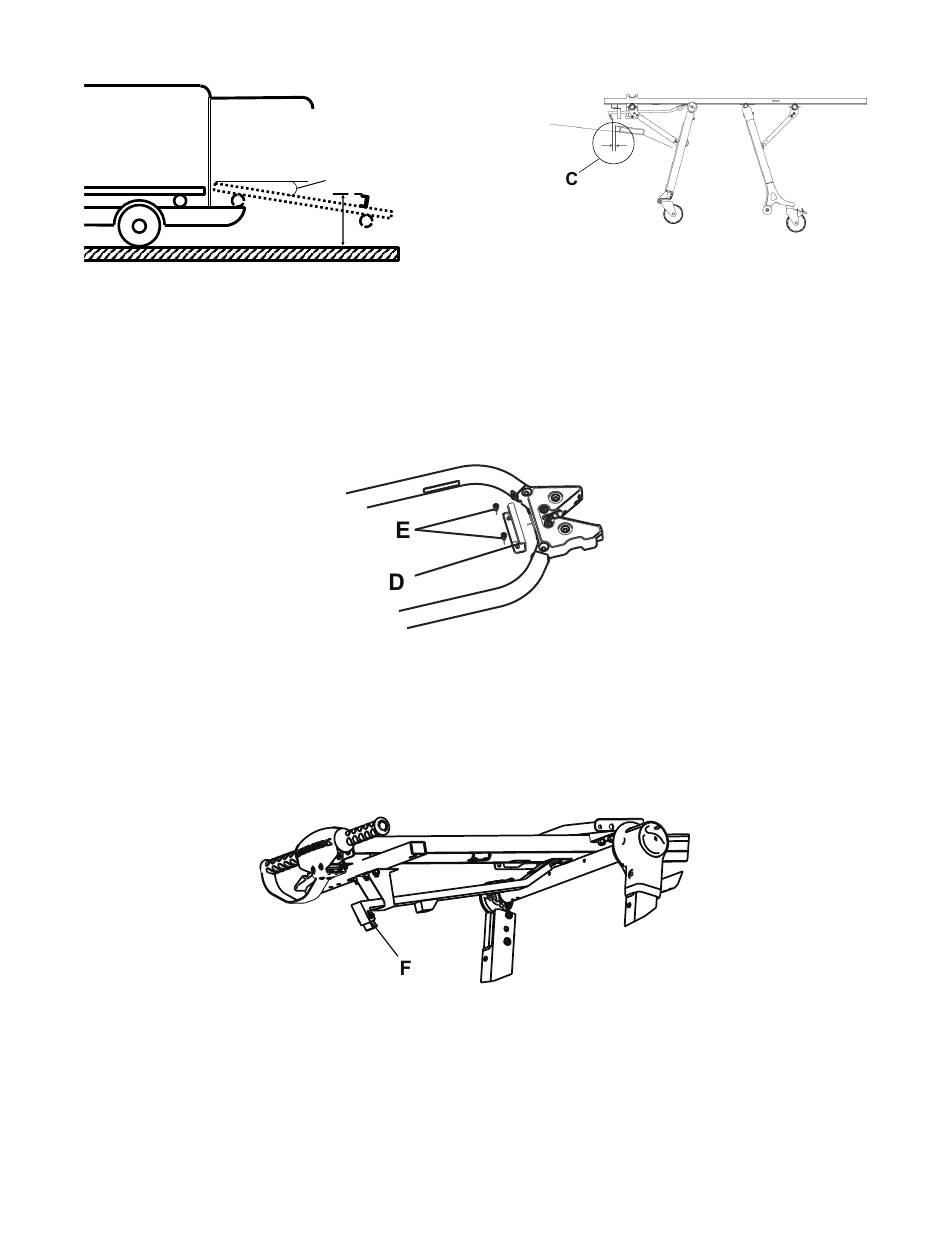

Ş Ş e e k k i i l l 1 1 1 1 – – Y Y a a k k a a l l a a m m a a p p l l a a k k a a s s ı ı

Ş Ş e e k k i i l l 1 1 2 2 – – K K a a n n c c a a u u c c u u a a y y a a r r ı ı

Ş Ş e e k k i i l l 1 1 0 0 – – G G ü ü v v e e n n l l i i k k k k a a n n c c a a s s ı ı v v e e y y a a k k a a l l a a m m a a p p l l a a k k a a s s ı ı

a a ç ç ı ı k k l l ı ı ğ ğ ı ı
