W W e e i i t t e e r r e e s s v v e e r r w w e e n n d d e e t t e e s s T T e e i i l l ( ( n n i i c c h h t t i i m m L L i i e e f f e e r r u u m m f f a a n n g g e e n n t t h h a a l l t t e e n n ) ) : :

•

(2) M6-Inbussschraube

E E r r f f o o r r d d e e r r l l i i c c h h e e s s W W e e r r k k z z e e u u g g ( ( m m e e t t r r i i s s c c h h o o d d e e r r i i m m p p e e r r i i a a l l ) ) : :

•

M5-Inbusschlüssel oder 3/16-Zoll-Sechskantschlüssel

•

M6-Inbusschlüssel oder 1/4-Zoll-Sechskantschlüssel

Bei der Installation der Fangplatte empfiehlt Stryker die Beachtung der nachstehenden Spezifikationen:

•

Winkel (A) des Einschubs beträgt nicht mehr als 16° (Abbildung 9)

•

Die Höhe (B) von der Oberseite der Fangplatte bis zum Boden liegt zwischen 28,0 Zoll (71,1 cm) und 29,4 Zoll

(74,7 cm) (Abbildung 9)

•

Horizontaler Abstand (C) zwischen Sicherheitshaken und Fangplatte ist für das Entladen ausreichend (Abbildung 10)

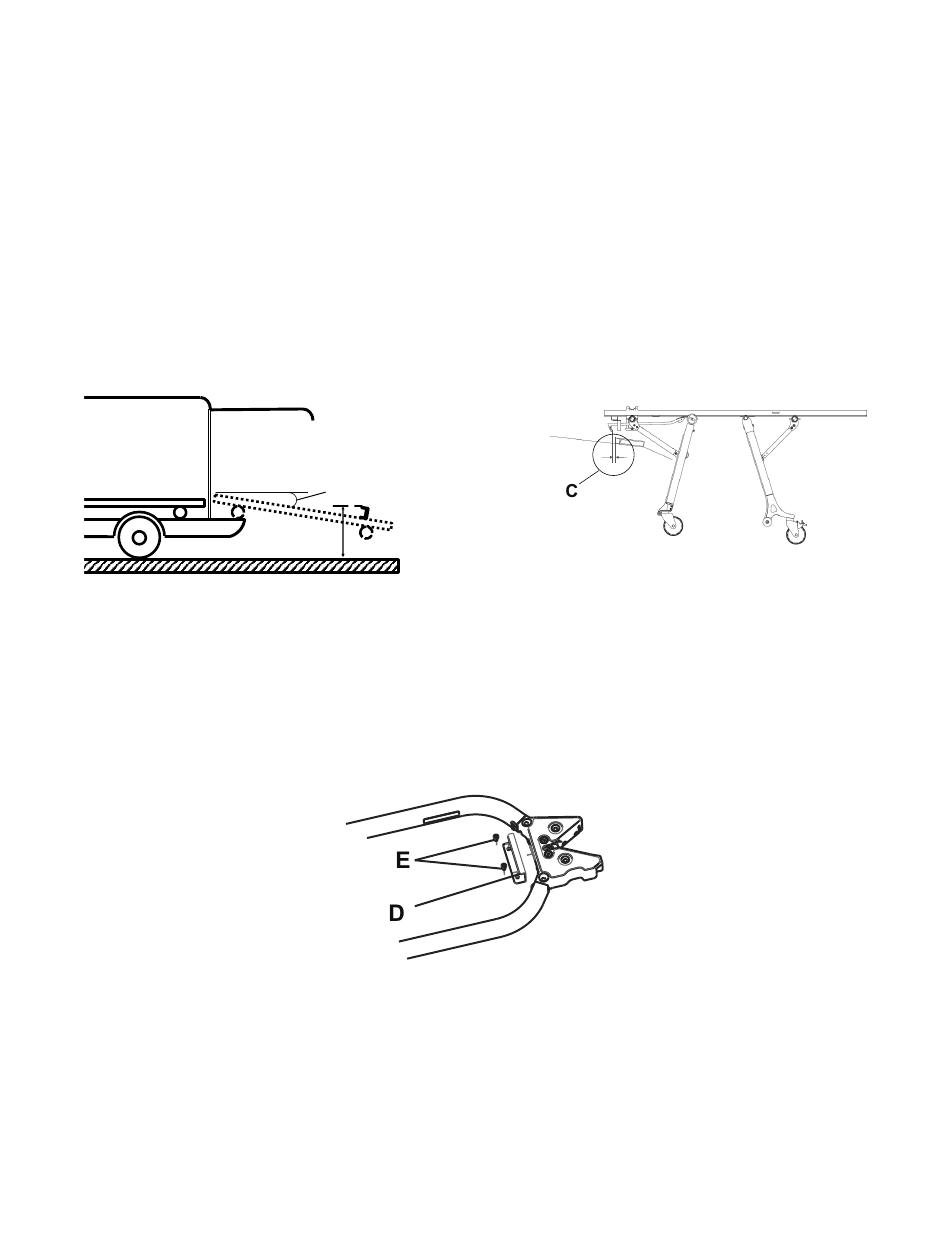

A A b b b b i i l l d d u u n n g g 9 9 – – S S p p e e z z i i f f i i k k a a t t i i o o n n e e n n f f ü ü r r F F a a n n g g p p l l a a t t t t e e u u n n d d

V V o o r r g g e e h h e e n n s s w w e e i i s s e e : :

1. Mithilfe eines M6-Inbusschlüssels die mitgelieferte Fangplatte (610000010015) (D) und zwei M6-Inbusschrauben (E)

(nicht im Lieferumfang enthalten) direkt hinter der Arretierung des Tragenbefestigungssystems installieren (Abbildung

11).

H H i i n n w w e e i i s s - - Vor dem Bohren der zwei Löcher für die M6-Inbusschrauben ist sicherzustellen, dass unter dem Tisch freier

Platz vorhanden ist, um Produkt- oder Fahrzeugschäden zu vermeiden.

2. Das Entladen der Trage aus einem Fahrzeug testen, um sicherzustellen, dass sich Sicherheitshaken und Fangplatte

verbinden. Mithilfe eines M5-Inbusschlüssels die Hakenspitze (F) nach Bedarf verstellen, um sicherzustellen, dass sich

Sicherheitshaken und Fangplatte beim Entladen verbinden (Abbildung 12).

E E i i n n s s c c h h u u b b

A A b b b b i i l l d d u u n n g g 1 1 1 1 – – F F a a n n g g p p l l a a t t t t e e

A A b b b b i i l l d d u u n n g g 1 1 0 0 – – A A b b s s t t a a n n d d z z w w i i s s c c h h e e n n S S i i c c h h e e r r h h e e i i t t s s h h a a k k e e n n

u u n n d d F F a a n n g g p p l l a a t t t t e e

6100-109-005 Rev AA.0
