P P o o t t ř ř e e b b n n é é n n á á s s t t r r o o j j e e ( ( v v m m e e t t r r i i c c k k é é n n e e b b o o b b r r i i t t s s k k é é m m ě ě r r n n é é s s o o u u s s t t a a v v ě ě ) ) : :
• Modrý L L o o c c t t i i t t e e ® 242
• Hvězdicový klíč T27H
• Imbusový klíč M4 nebo 5/32 palce
• Imbusový klíč M6 nebo 1/4 palce
P P o o s s t t u u p p : :
1. Zablokujte brzdy (viz Zabrzdění nebo odbrzdění koleček (straně 22)).
2. Spusťte rám podvozku do libovolné střední výšky (viz Změna výšky lehátka (straně 18)).
3. Sejměte nosítka z lehátka.
4. Položte rám podvozku lehátka na bok, aby se usnadnil přístup ke komponentům.
P P o o z z n n á á m m k k a a - - Pod lehátko podložte ručník nebo prostěradlo, aby se zabránilo jeho poškrábání nebo poškození.
5. Postup instalace dodané sestavy ramene háku:
a. Pomocí hvězdicového klíče T27H a maticového klíče M16 odšroubujte šroub s vypouklou hlavou (A) a matici příruby
(B). Šroub a matici si uložte.
b. Naneste modrý L L o o c c t t i i t t e e ® 242 na šroub s vypouklou hlavou (A) nebo na matici příruby (B).
c. Pomocí šroubu a matice odstraněných v kroku 5a namontujte dodanou sestavu ramene háku (C) (610000010016).
6. Postup instalace dodané vodicí konzoly:
a. Pomocí imbusového klíče M4 a maticového klíče M11 odšroubujte dvě šestihranné matice Fiberlock (D) ze dvou
imbusových šroubů s válcovou hlavou (E) na dolním konci lehátka. Matice a šrouby si uložte.
b. Nasaďte dodanou vodicí konzolu (F) (610000010008) na dva imbusové šrouby s válcovou hlavou (uložené v kroku
3a). Pomocí momentového klíče ji upevněte našroubováním šestihranných matic Fiberlock (D) (demontovaných v
kroku 5a).
6100-109-005 Rev AA.0
• Maticový klíč M11 nebo 7/16 palce
• Maticový klíč M13 nebo 1/2 palce
• Maticový klíč M16 nebo 5/8 palce
• Momentový klíč
A
C

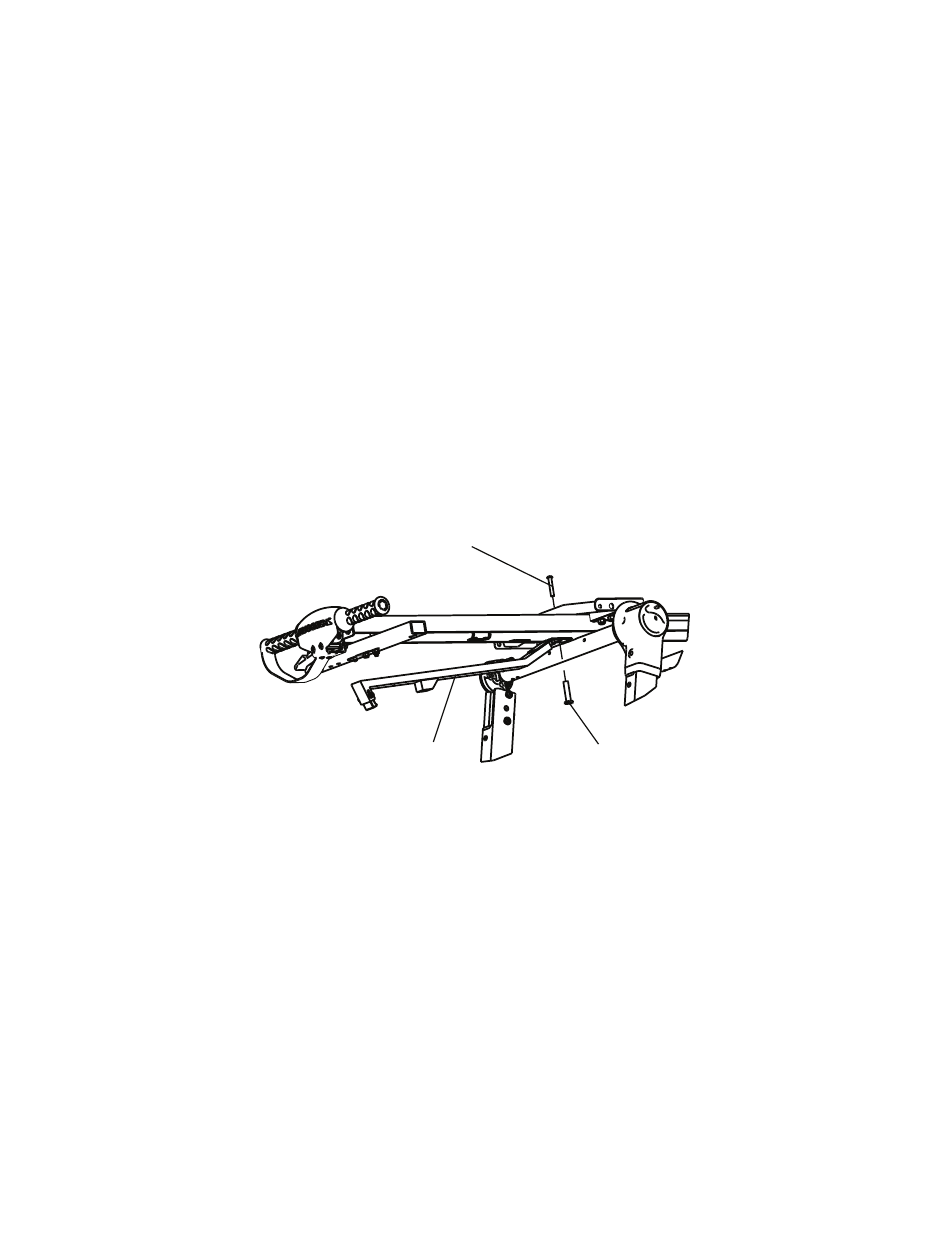

O O b b r r á á z z e e k k 6 6 – – R R a a m m e e n n o o h h á á k k u u
B
13 CS
