7. Ξεβιδώστε τα παξιμάδια από την παρεχόμενη διάταξη ράουλων (610000010011).
8. Χρησιμοποιώντας ένα κλειδί άλλεν M6 και ένα κλειδί M13, εγκαταστήστε την παρεχόμενη διάταξη ράουλων (H) και τα
παξιμάδια (G) στο στήριγμα του σωλήνα ολίσθησης.
9. Επαναφέρετε το φορείο στην κατακόρυφή του θέση.
10. Τοποθετήστε ξανά τον σκελετό (τον οποίο αφαιρέσατε στο βήμα 1).
11. Επιβεβαιώστε ότι λειτουργεί σωστά.
a. Χρησιμοποιήστε ένα δάκτυλο για να ανυψώσετε και να χαμηλώσετε τη διάταξη βραχίονα του αγκίστρου.
Επιβεβαιώστε ότι η διάταξη βραχίονα του αγκίστρου κινείται ελεύθερα στο φορείο.
b. Μετακινήστε τα πόδια της πλευράς κεφαλής προς τα πίσω και προς τα εμπρός για να βεβαιωθείτε ότι το άγκιστρο
ασφαλείας και ο οδηγός βραχίονας δεν παρεμποδίζουν την κίνησή τους.
12. Ολοκληρώστε Εγκατάσταση της πλάκας συγκράτησης (σελίδα 15).
Ε Ε γ γ κ κ α α τ τ ά ά σ σ τ τ α α σ σ η η τ τ η η ς ς π π λ λ ά ά κ κ α α ς ς σ σ υ υ γ γ κ κ ρ ρ ά ά τ τ η η σ σ η η ς ς
Η πλάκα συγκράτησης προορίζεται για χρήση με το προαιρετικό άγκιστρο ασφαλείας M M - - 1 1 (610000010001).
Κ Κ ι ι τ τ π π λ λ ά ά κ κ α α ς ς σ σ υ υ γ γ κ κ ρ ρ ά ά τ τ η η σ σ η η ς ς ( ( 6 6 1 1 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 2 2 2 2 ) )
• (1) Πλάκα συγκράτησης (610000010015)
6100-109-005 Rev AA.0

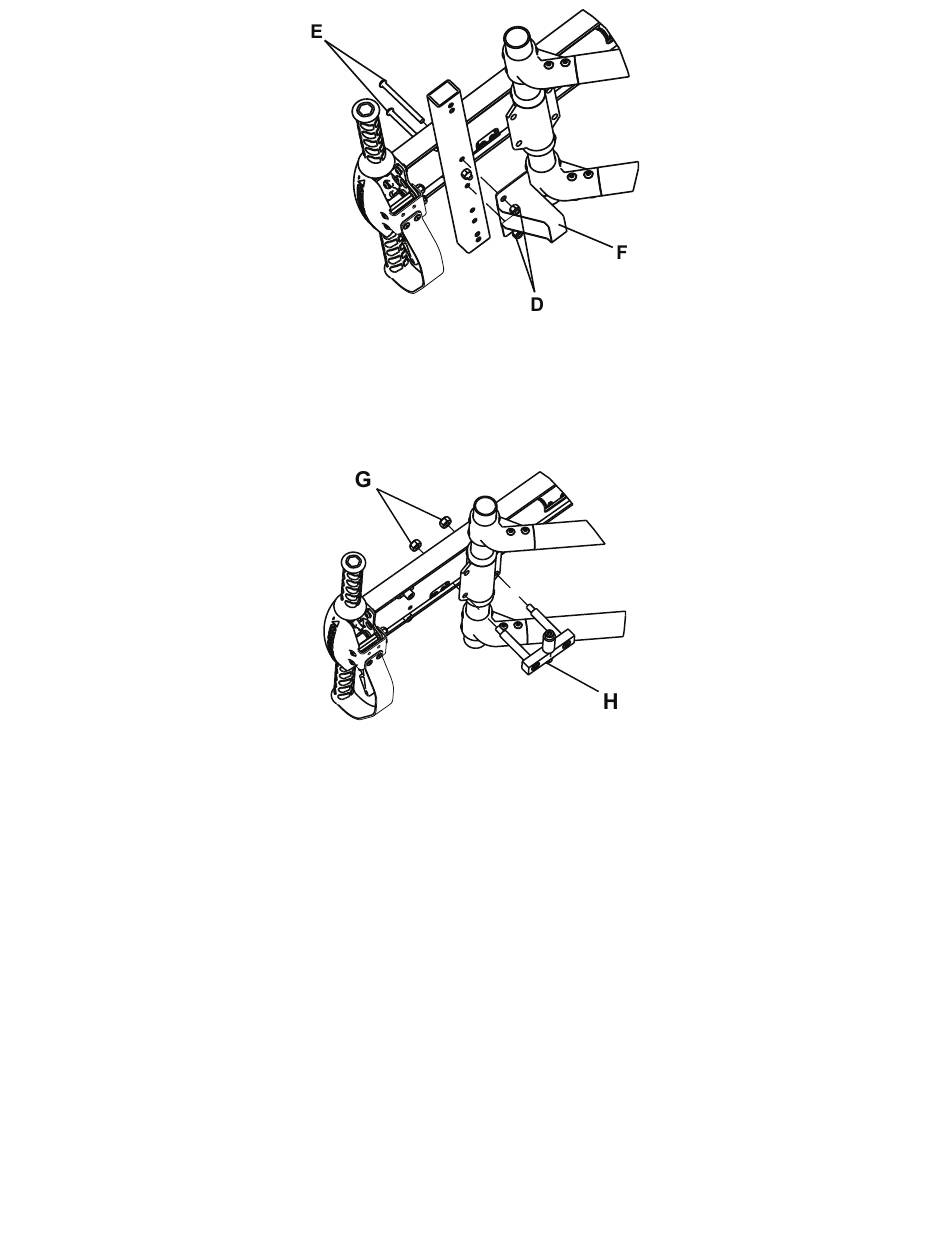

Σ Σ χ χ ή ή μ μ α α 7 7 – – Ο Ο δ δ η η γ γ ό ό ς ς β β ρ ρ α α χ χ ί ί ο ο ν ν α α ς ς
Σ Σ χ χ ή ή μ μ α α 8 8 – – Δ Δ ι ι ά ά τ τ α α ξ ξ η η ρ ρ ά ά ο ο υ υ λ λ ω ω ν ν
15 EL
