B B e e n n o o d d i i g g d d g g e e r r e e e e d d s s c c h h a a p p ( ( m m e e t t r r i i s s c c h h e e o o f f E E n n g g e e l l s s e e e e e e n n h h e e d d e e n n ) ) : :
•
Blue L L o o c c t t i i t t e e ® 242
•
T27H-stersleutel
•
M4-inbussleutel of 5/32" inbussleutel
•
M6-inbussleutel of 1/4" inbussleutel
P P r r o o c c e e d d u u r r e e : :
1. Activeer de remmen (zie Een wielvergrendeling activeren of loszetten (pagina 22)).
2. Verlaag het onderstel naar een midden hoogtestand (zie De hoogte van de brancard wijzigen (pagina 18)).
3. Haal de matrasdrager van de brancard.
4. Leg het onderstel van de brancard op zijn zijkant voor gemakkelijke toegang tot de onderdelen.
O O p p m m e e r r k k i i n n g g - - Plaats een handdoek of laken onder de brancard om deze te beschermen tegen krassen of beschadiging.

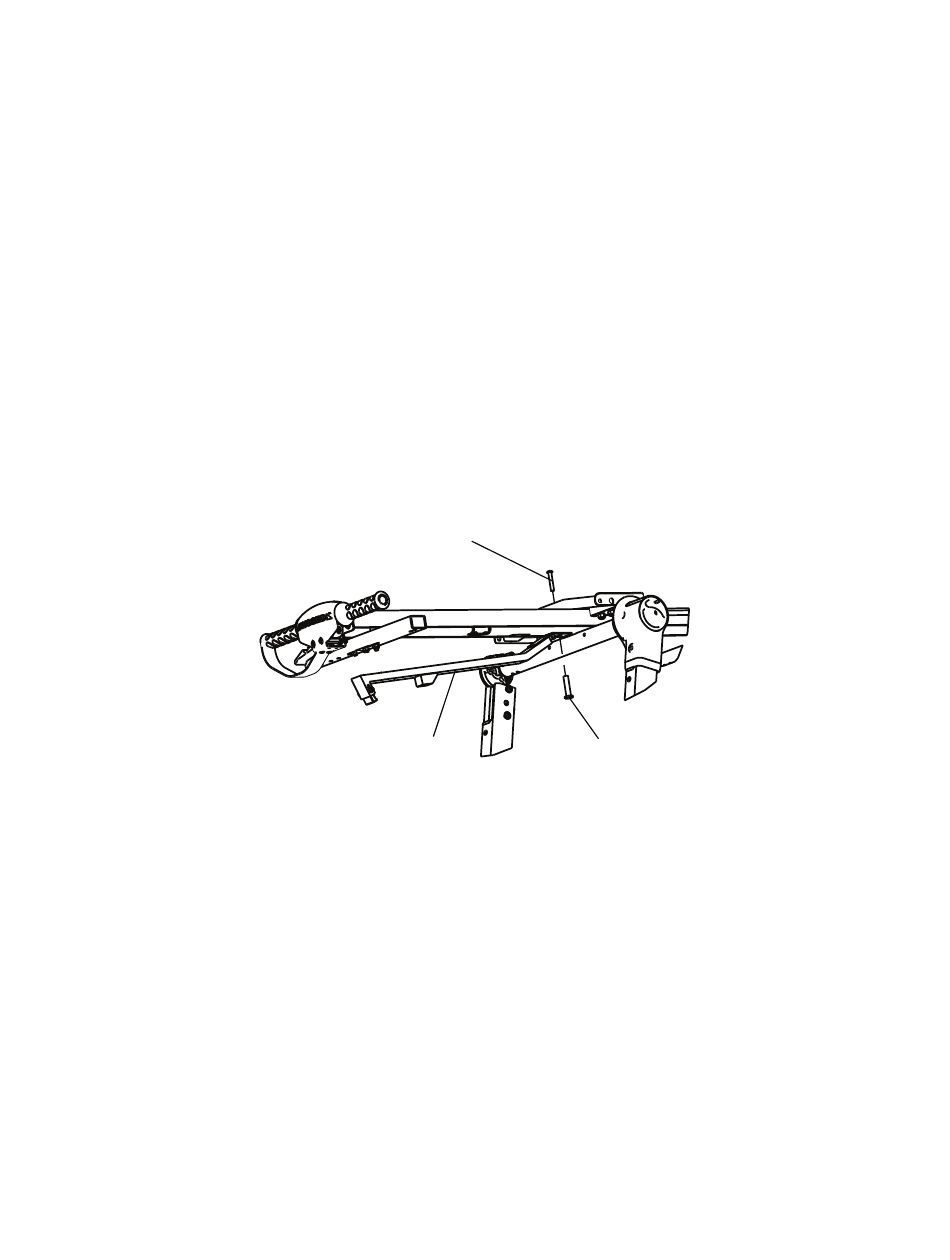

5. De meegeleverde haakarmconstructie installeren:
a. Gebruik een T27H-stersleutel en een M16-moersleutel om de kopschroef (A) en de flensmoer (B) te verwijderen.
Bewaar de schroef en moer.
b. Breng Blue L L o o c c t t i i t t e e ® 242 aan op de kopschroef (A) of de flensmoer (B).
c. Installeer de meegeleverde haakarmconstructie (C) (610000010016) met de in stap 5a verwijderde schroef en moer.
6. De meegeleverde geleiderbeugel installeren:
a. Gebruik een M4-inbussleutel en een M11-moersleutel om de twee Fiberlock-zeskantmoeren (D) te verwijderen van
de twee inbuskopschroeven (E) aan het voeteneinde van de brancard. Bewaar de moeren en schroeven.
b. Plaats de meegeleverde geleiderbeugel (F) (610000010008) over de twee inbuskopschroeven (bewaard in stap 3a).
Gebruik een momentsleutel om de Fiberlock-zeskantmoeren (D) (verwijderd in stap 5a) vast te zetten.
6100-109-005 Rev AA.0
•
M11-moersleutel of 7/16" moersleutel
•
M13-moersleutel of 1/2" moersleutel
•
M16-moersleutel of 5/8" moersleutel
•
Momentsleutel
A
C
A A f f b b e e e e l l d d i i n n g g 6 6 – – H H a a a a k k a a r r m m
