P P o o t t r r e e b b n n é é n n á á s s t t r r o o j j e e ( ( m m e e t t r r i i c c k k é é a a l l e e b b o o i i m m p p e e r r i i á á l l n n e e j j e e d d n n o o t t k k y y ) ) : :
•
Blue L L o o c c t t i i t t e e ® 242
•
Hviezdicový kľúč T27H
•
Inbusový kľúč M4 alebo 5/32" kľúč do vnútorného
šesťhranu
•
Inbusový kľúč M6 alebo 1/4" kľúč do vnútorného
šesťhranu
P P o o s s t t u u p p : :
1. Použite brzdy (pozrite si Aktivácia alebo uvoľnenie uzamknutia kolies (strana 22)).
2. Spustite základný rám do ľubovoľnej strednej výškovej polohy (pozrite si Zmena výšky nosidiel (strana 18)).
3. Snímte rošt z nosidiel.
4. Základný rám nosidiel položte na bok, aby ste mali ľahký prístup ku komponentom.
P P o o z z n n á á m m k k a a - - Pod nosidlá umiestnite uterák alebo plachtu, aby ste ich chránili pred poškriabaním alebo poškodením.
5. Montáž dodávanej zostavy ramena háku:
a. Pomocou hviezdicového kľúča T27H a kľúča M16 odstráňte skrutku s gombíkovou hlavou (A) a prírubovú maticu (B).
Maticu aj skrutku si odložte.
b. Na skrutku s gombíkovou hlavou (A) alebo prírubovú maticu (B) naneste modrý L L o o c c t t i i t t e e ® 242.
c. Dodanú zostavu ramena háku (C) (610000010016) namontujte pomocou skrutky a matice, ktoré ste odstránili
v kroku 5a.
6. Montáž dodávanej vodiacej konzoly:
a. Pomocou inbusového kľúča M4 a kľúča M11 odstráňte dve šesťhranné matice Fiberlock (D) z dvoch skrutiek so
šesťhrannou hlavou (E) na nožnom konci nosidiel. Matice aj skrutky si odložte.
b. Umiestnite dodávanú vodiacu konzolu (F) (610000010008) na dve skrutky so šesťhrannou hlavou (odložené v kroku
3a). Pomocou momentového kľúča zaistite šesťhranné matice Fiberlock (D) (odstránené v kroku 5a).
6100-109-005 Rev AA.0
•
Maticový kľúč M11 alebo 7/16" kľúč
•
Maticový kľúč M13 alebo 1/2" kľúč
•
Maticový kľúč M16 alebo 5/8" kľúč
•
Momentový kľúč
A
C

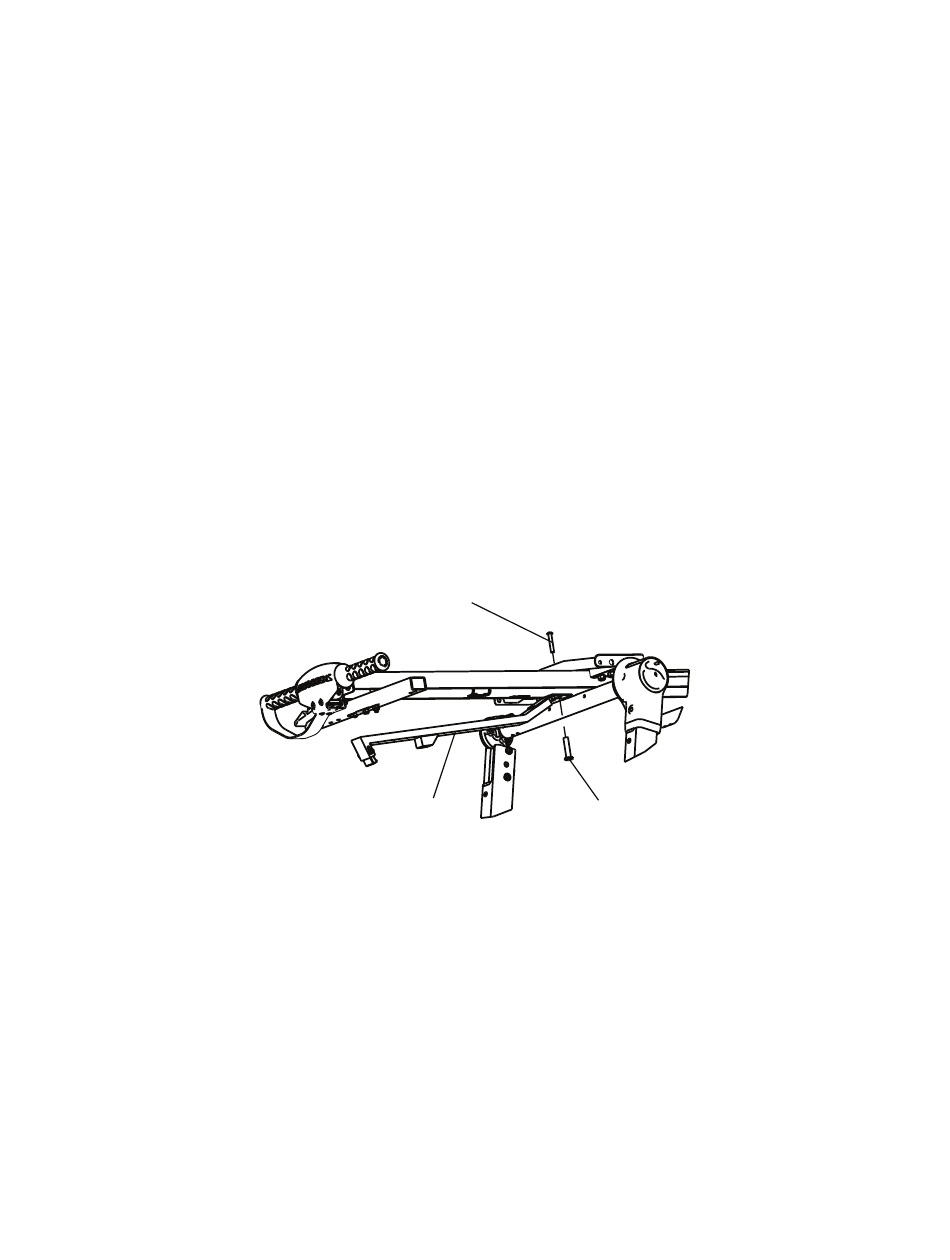

O O b b r r á á z z o o k k 6 6 – – R R a a m m e e n n o o h h á á k k u u
