7. Draai de moeren los van de meegeleverde rolconstructie (610000010011).
8. Gebruik een M6-inbussleutel en een M13-moersleutel om de meegeleverde rolconstructie (H) en moeren (G) te
installeren op de schuifbuissteun.
9. Breng de brancard weer rechtop.
10. Plaats de matrasdrager terug (verwijderd in stap 1).
11. Verifieer juiste functionering.
a. Gebruik één vinger om de haakarmconstructie omhoog en omlaag te brengen. Bevestig dat de haakarmconstructie
vrij over de brancard beweegt.
b. Beweeg de poten van het hoofdeinde naar voren en achteren om te verzekeren dat de veiligheidshaak en
geleiderbeugel niet in de weg zitten.
12. Voltooi De opvangplaat installeren (pagina 14).
D D e e o o p p v v a a n n g g p p l l a a a a t t i i n n s s t t a a l l l l e e r r e e n n
De opvangplaat is bestemd voor gebruik met de M M - - 1 1 -veiligheidshaakoptie (610000010001).
O O p p v v a a n n g g p p l l a a a a t t k k i i t t ( ( 6 6 1 1 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 2 2 2 2 ) )
• (1) opvangplaat (610000010015)
NL 14

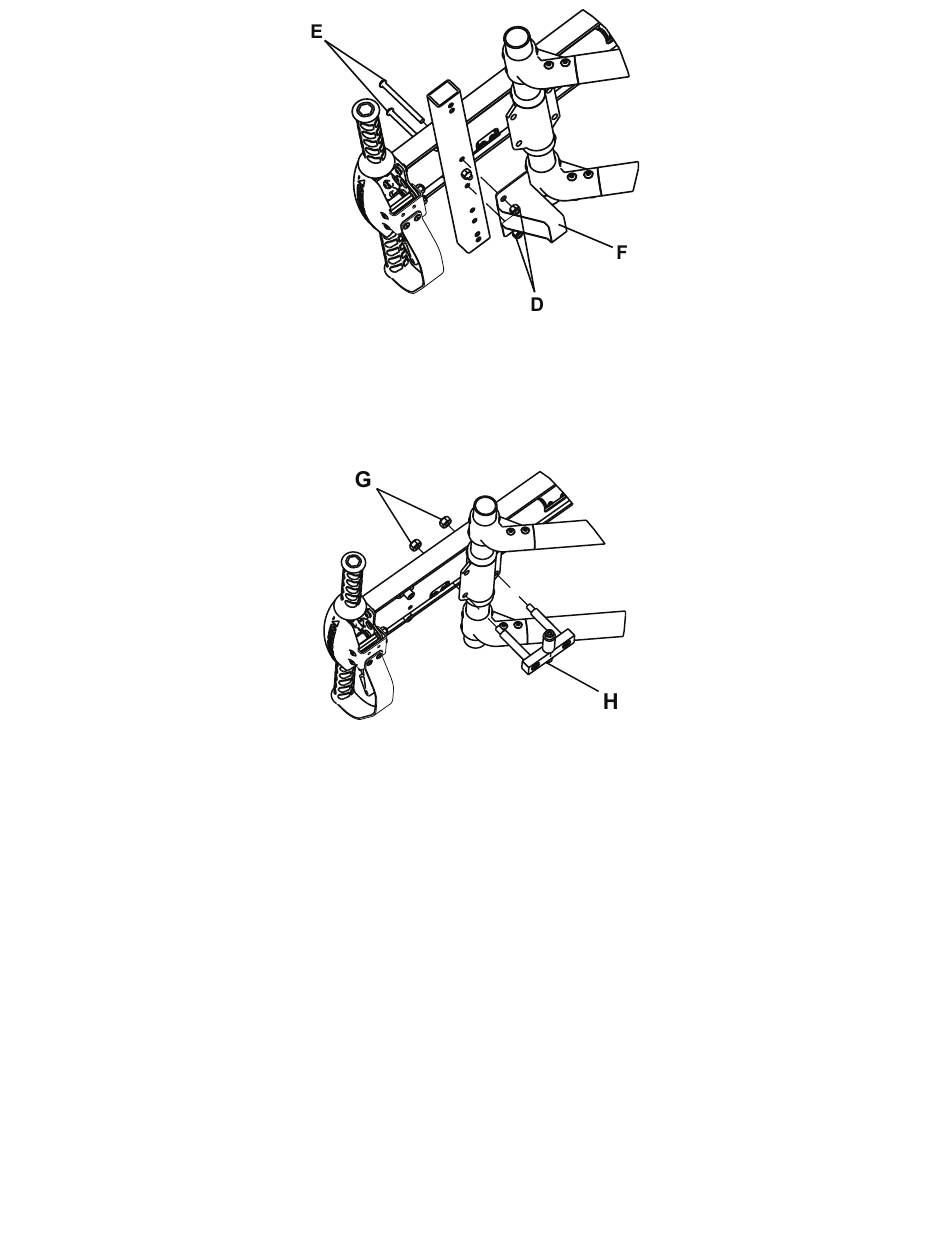

A A f f b b e e e e l l d d i i n n g g 7 7 – – G G e e l l e e i i d d e e r r b b e e u u g g e e l l
A A f f b b e e e e l l d d i i n n g g 8 8 – – R R o o l l c c o o n n s s t t r r u u c c t t i i e e
