7. Odskrutkujte matice z dodanej zostavy koliesok (610000010011).
8. Pomocou inbusového kľúča M6 a kľúča M13 nainštalujte dodanú zostavu koliesok (H) a matíc (G) na podperu posuvnej
rúrky.
9. Vráťte nosidlá späť do vzpriamenej polohy.
10. Vymeňte rošt (odstránený v kroku 1).
11. Skontrolujte správnu prevádzku.
a. Jedným prstom zdvihnite a sklopte zostavu ramena háku. Skontrolujte, či sa zostava ramena háku voľne pohybuje
na nosidlách.
b. Pokývajte nohami na hlavovom konci dopredu a dozadu, aby ste sa uistili, že bezpečnostný hák a vodiaca konzola
neprekážajú.
12. Vykonajte postup Inštalácia záchytnej platne (strana 14).
I I n n š š t t a a l l á á c c i i a a z z á á c c h h y y t t n n e e j j p p l l a a t t n n e e
Záchytná platňa je určená na použitie s voliteľným bezpečnostným hákom M M - - 1 1 (610000010001).
S S ú ú p p r r a a v v a a z z á á c c h h y y t t n n e e j j p p l l a a t t n n e e ( ( 6 6 1 1 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 2 2 2 2 ) )
• (1) Záchytná platňa (610000010015)
SK 14

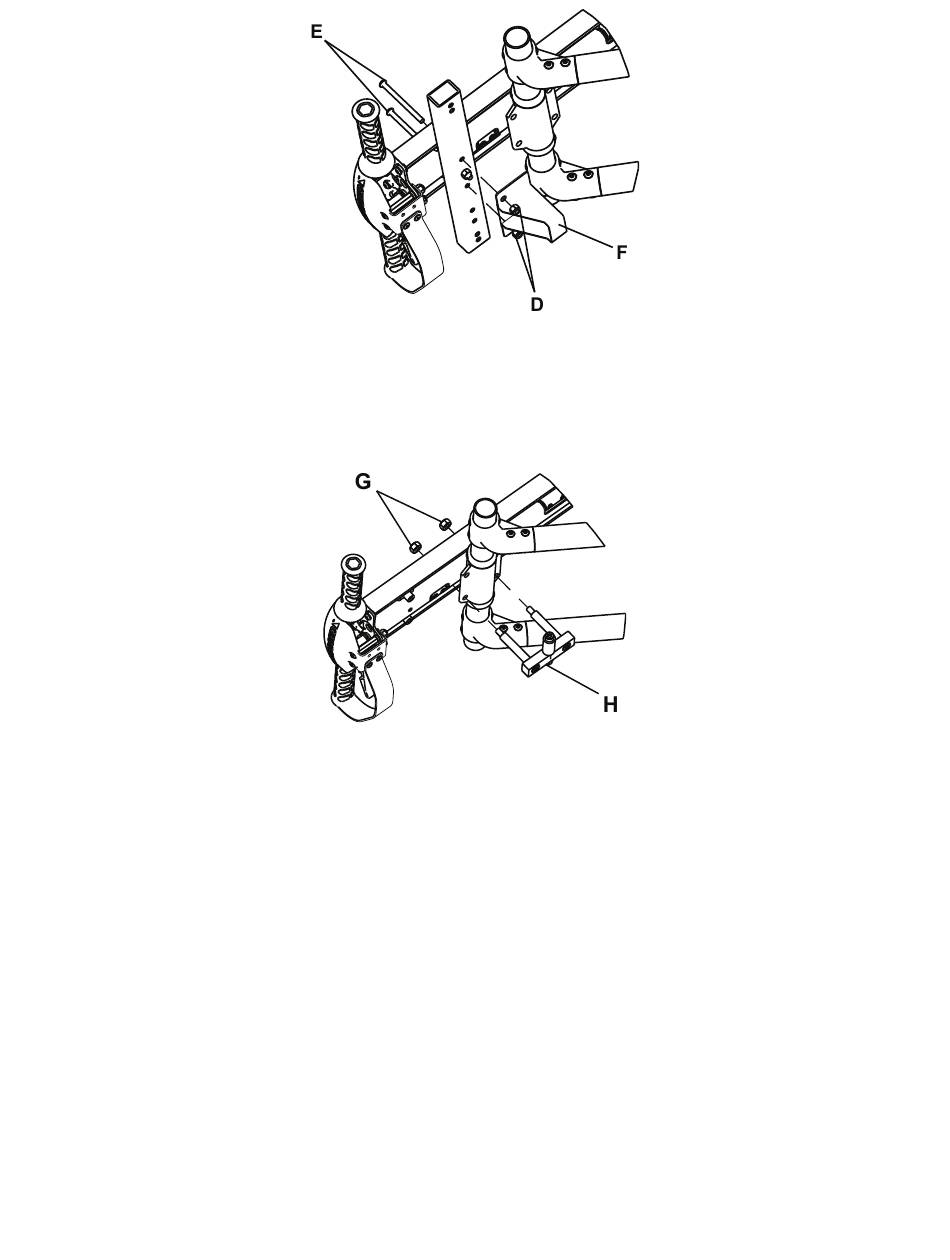

O O b b r r á á z z o o k k 7 7 – – V V o o d d i i a a c c a a k k o o n n z z o o l l a a
O O b b r r á á z z o o k k 8 8 – – Z Z o o s s t t a a v v a a k k o o l l i i e e s s o o k k
6100-109-005 Rev AA.0
