I I n n s s t t a a l l l l e e r r e e s s i i k k k k e e r r h h e e t t s s k k r r o o k k e e n n
S S i i k k k k e e r r h h e e t t s s k k r r o o k k s s e e t t t t ( ( 6 6 1 1 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 0 0 1 1 ) ) : :
• (1) Krokarmenhet (610000010016)
• (1) Føringsbrakett (610000010008)
N N ø ø d d v v e e n n d d i i g g e e v v e e r r k k t t ø ø y y ( ( m m e e t t r r i i s s k k e e l l l l e e r r i i m m p p e e r r i i a a l l ) ) : :
• Blue L L o o c c t t i i t t e e ® 242
• T27H stjernenøkkel
• M4 unbrakonøkkel eller 5/32 tommers skiftenøkkel
• M6 unbrakonøkkel eller 1/4 tommers skiftenøkkel
P P r r o o s s e e d d y y r r e e : :
1. Koble inn bremsene (se Koble inn eller løse ut en hjullås (side 21)).
2. Senk understellsrammen til en hvilken som helst midthøydeposisjon (se Endre bårens høyde (side 17)).
3. Fjern liggeflaten fra båren.
4. Legg bårens understellsramme på siden for enkel tilgang til komponenter.
M M e e r r k k n n a a d d - - Legg et håndkle eller laken under båren for å beskytte mot skraper eller skade.
NO 12

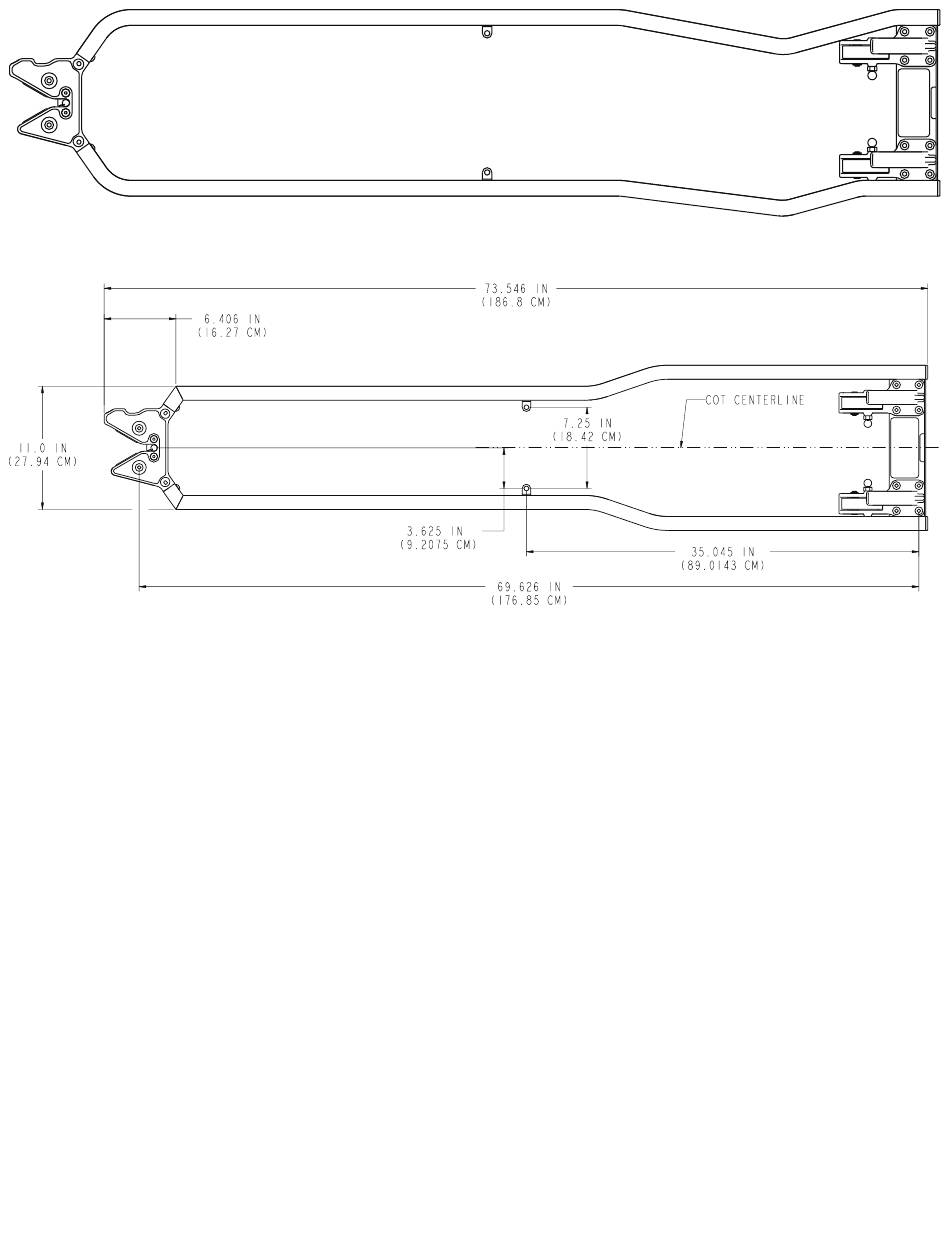

F F i i g g u u r r 4 4 – – M M o o d d e e l l l l 6 6 3 3 7 7 3 3 : : V V i i s s n n i i n n g g 2 2 C C
F F i i g g u u r r 5 5 – – M M o o d d e e l l l l 6 6 3 3 7 7 3 3 : : V V i i s s n n i i n n g g 2 2 D D
• (1) Rulleenhet (610000010011)
• M11 stillbar skrunøkkel eller 7/16 tommers skiftenøkkel
• M13 stillbar skrunøkkel eller 1/2 tommers skiftenøkkel
• M16 stillbar skrunøkkel eller 5/8 tommers skiftenøkkel
• Momentnøkkel
