V V a a j j a a d d z z ī ī g g i i e e i i n n s s t t r r u u m m e e n n t t i i ( ( m m e e t t r r i i s s k k i i e e v v a a i i i i m m p p e e r r i i ā ā l l i i e e ) ) : :
• Zils L L o o c c t t i i t t e e ® 242
• T27H zvaigznes formas atslēga
• M4 Allen atslēga vai 5/32" sešstūra uzgriežņu atslēga
• M6 Allen atslēga vai 1/4" sešstūra uzgriežņu atslēga
P P r r o o c c e e d d ū ū r r a a : :
1. Iedarbiniet bremzes (skatīt Riteņu fiksatora iedarbināšana vai atbrīvošana (lpp. 22)).
2. Nolaidiet pamata rāmi līdz vidēja augstuma stāvoklim (skatīt Pārvietojamās gultas augstuma maiņa (lpp. 18)).
3. Noņemiet gultu no ratiņiem.
4. Lai atvieglotu piekļuvi sastāvdaļām, noguldiet pārvietojamās gultas pamata rāmi uz sāniem.
P P i i e e z z ī ī m m e e - - Palieciet dvieli vai palagu zem pārvietojamās gultas, lai pasargātu to no skrāpējumiem vai bojājuma.
5. Lai uzstādītu piegādāto āķa sviras mezglu:
a. Izmantojot T27H zvaigznes formas atslēgu un M16 uzgriežņu atslēgu, noņemiet pogas gremdgalvas skrūvi (A) un
atloka uzgriezni (B). Saglabājiet skrūvi un uzgriezni.
b. Uzklājiet zilo L L o o c c t t i i t t e e ® 242 uz pogas gremdgalvas skrūves (A) vai atloka uzgriežņa (B).
c. Uzstādiet piegādāto āķa sviras mezglu (C) (610000010016) ar skrūvi un uzgriezni, kas noņemti 5a solī.
6. Lai uzstādītu piegādāto vadošo skavu:
a. Izmantojot M4 Allen atslēgu un M11 uzgriežņu atslēgu, noņemiet divus Fiberlock sešstūra uzgriežņus (D) no divām
sešstūra ligzdas gremdgalvas skrūvēm (E) pārvietojamās gultas kājgalī. Saglabājiet uzgriežņus un skrūves.
b. Uzlieciet piegādāto vadošo skavu (F) (610000010008) pāri divām sešstūra ligzdas gremdgalvas skrūvēm (kas
saglabātas 3a solī). Izmantojot dinanometrisko uzgriežņu atslēgu, nostipriniet ar Fiberlock sešstūra uzgriežņiem (D)
(kas noņemti 5a solī).
6100-109-005 Rev AA.0
• M11 uzgriežņu atslēga vai 7/16" uzgriežņu atslēga
• M13 uzgriežņu atslēga vai 1/2" uzgriežņu atslēga
• M16 uzgriežņu atslēga vai 5/8" uzgriežņu atslēga
• Dinanometriskā uzgriežņu atslēga
A
C

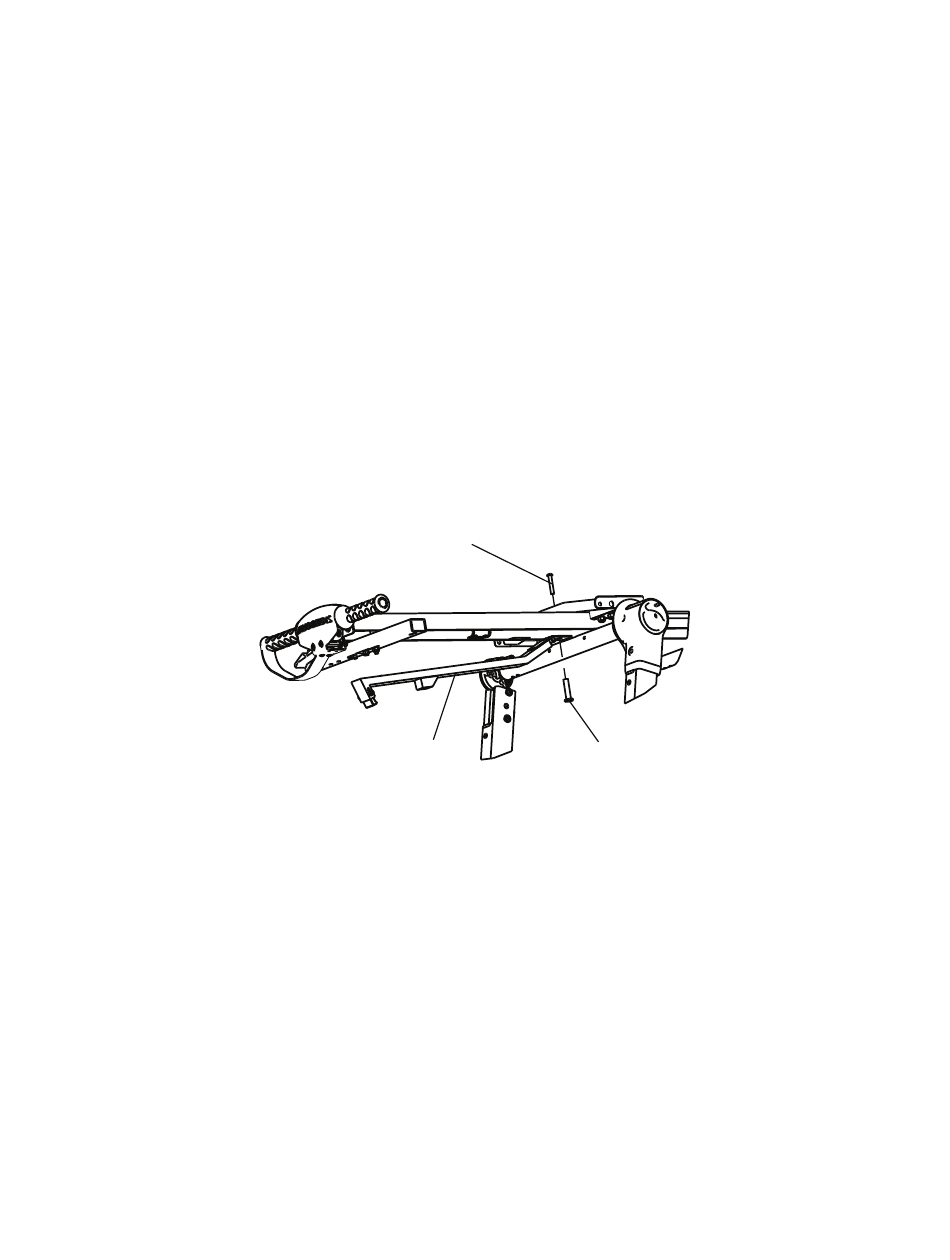

A A t t t t ē ē l l s s 6 6 – – Ā Ā ķ ķ a a s s v v i i r r a a
B
13 LV
