F F e e r r r r a a m m e e n n t t a a s s n n e e c c e e s s s s á á r r i i a a s s ( ( s s i i s s t t e e m m a a m m é é t t r r i i c c o o o o u u i i m m p p e e r r i i a a l l ) ) : :
• L L o o c c t t i i t t e e ® 242 azul
• Chave estrela T27H
• Chave Allen M4 ou sextavada 5/32"
• Chave Allen M6 ou sextavada 1/4"
P P r r o o c c e e d d i i m m e e n n t t o o : :
1. Acione os travões (consulte Aplicar ou libertar um travão das rodas (página 22)).
2. Baixe a estrutura da base para qualquer posição de altura média (consulte Modificar a altura da maca (página 18)).
3. Retire a estrutura da cama da maca.
4. Coloque a estrutura da base da maca sobre a sua lateral para acesso fácil aos componentes.
N N o o t t a a - - Coloque uma toalha ou um lençol por debaixo da maca para proteger de riscos ou danos.
5. Para instalar o conjunto do braço do gancho fornecido:
a. Utilizando uma chave estrela T27H e uma chave M16, remova o parafuso de cabeça redonda (A) e a porca com
rebordo (B). Guarde o parafuso e a porca.
b. Aplicar o L L o o c c t t i i t t e e ® 242 azul ao parafuso de cabeça redonda (A) ou à porca com rebordo (B).
c. Instale o conjunto do braço do gancho fornecido (C) (610000010016) com o parafuso e a porca removidos no passo
5a.
6. Para instalar o suporte guia fornecido:
a. Utilizando uma chave Allen M4 e uma chave M11, remova as duas porcas sextavadas Fiberlock (D) dos dois
parafusos Allen (E) na extremidade do lado dos pés da maca. Guarde as porcas e os parafusos.
b. Coloque o suporte guia fornecido (F) (610000010008) sobre os dois parafusos Allen (guardados no passo 3a).
Utilizando uma chave dinamométrica, fixe com as porcas sextavadas Fiberlock (D)(removidas no passo 5a).
6100-109-005 Rev AA.0
• Chave M11 ou 7/16"
• Chave M13 ou 1/2"
• Chave M16 ou 5/8"
• Chave dinamométrica
A
C

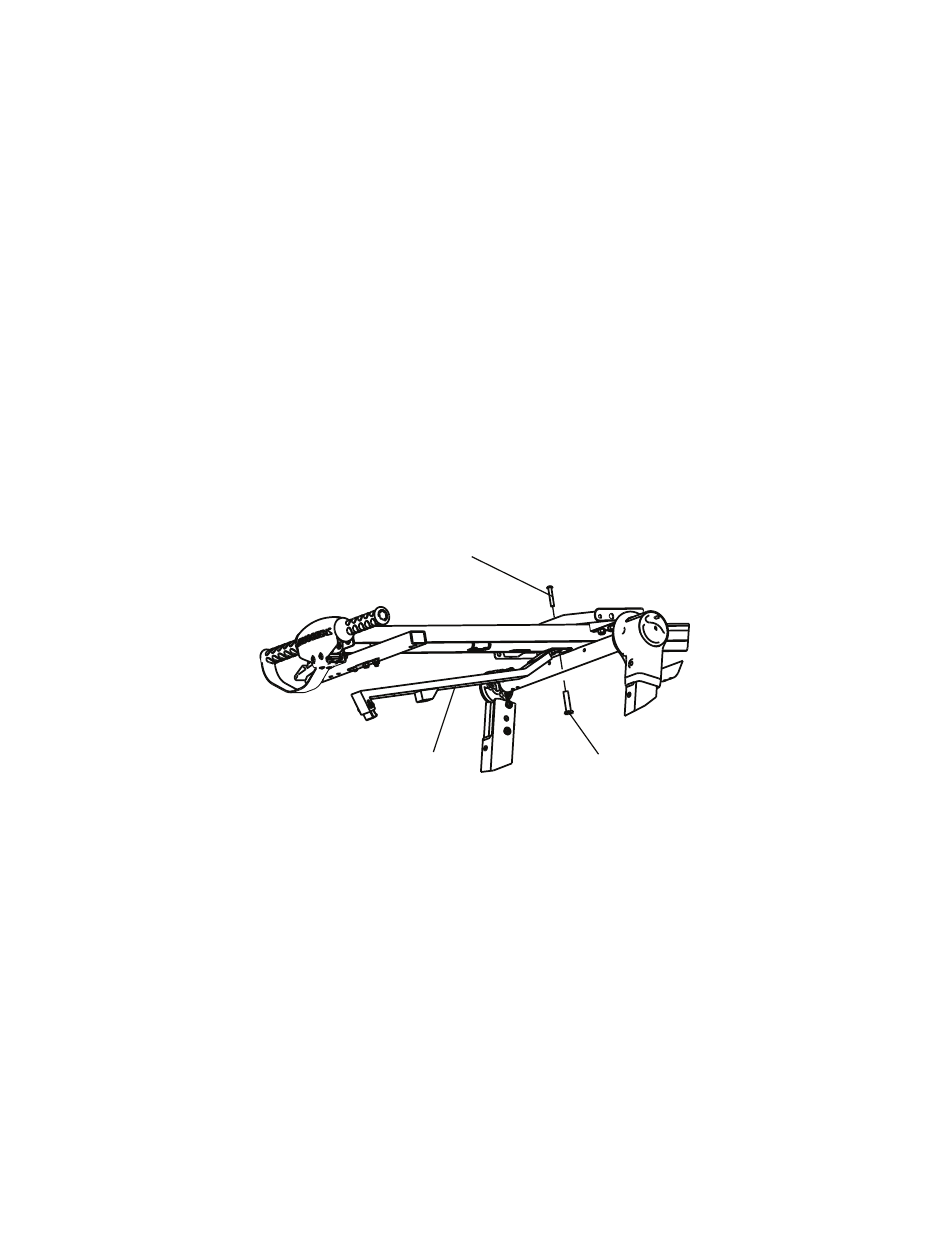

F F i i g g u u r r a a 6 6 – – B B r r a a ç ç o o d d o o g g a a n n c c h h o o
B
13 PT
