R R e e i i k k a a l l i i n n g g i i į į r r a a n n k k i i a a i i ( ( m m e e t t r r i i n n ė ė s s a a r r b b a a i i m m p p e e r r i i n n ė ė s s s s i i s s t t e e m m o o s s ) ) : :
• „Blue L L o o c c t t i i t t e e ® 242"
• T27H žvaigždės formos veržliaraktis
• M4 šešiabriaunis veržliaraktis arba 5/32 col.
šešiabriaunis veržliaraktis
• M6 šešiabriaunis veržliaraktis arba 1/4 col.
šešiabriaunis veržliaraktis
P P r r o o c c e e d d ū ū r r a a
1. Nuspauskite stabdžius (žr Ratų stabdžio įjungimas ir išjungimas (psl. 22)).
2. Nuleiskite pagrindo rėmą į bet kurią vidutinio aukščio poziciją (žr. Neštuvų aukščio keitimas (psl. 18)).
3. Iškelkite gulimąją dalį iš neštuvų.
4. Paguldykite neštuvų pagrindo rėmą ant šono, kad būtų lengva prieiti prie komponentų.
P P a a s s t t a a b b a a - - Po neštuvais paklokite rankšluostį ar paklodę, kad jų nesubraižytumėte ar nesugadintumėte.
5. Tiekiamo kablio svirties bloko montavimas:
a. T27H žvaigždės formos veržliarakčiu ir M16 raktų nuimkite varžtą pusapvale galvute (A) ir veržlę su krašteliu (B).
Veržlę ir varžtą pasilikite.
b. Varžtą pusapvale galvute (A) arba veržlę su krašteliu (B) patepkite „Blue L L o o c c t t i i t t e e ® 242".
c. Primontuokite tiekiamą kablio svirties sąranką (C) (610000010016) 5a veiksmu su nuimtu varžtu ir veržle.
6. Tiekiamo kreipiamojo laikiklio montavimas:
a. M4 šešiabriauniu veržliarakčiu ir M11 veržliarakčiu nusukite dvi „Fiberlock" šešiabriaunes veržles (D) nuo dviejų
varžtų šešiabriaune lizdine galvute (E) neštuvų kojūgalyje. Veržles ir veržliarakčius pasilikite.
b. Uždėkite tiekiamą kreipiamąjį laikiklį (F) (610000010008) ant dviejų varžtų šešiabriaune lizdine galvute (pasiliktus 3a
veiksme). Dinamometriniu veržliarakčiu pritvirtinkite „Fiberlock" šešiakampėmis veržlėmis (D) (nuimtomis
5a veiksme).
6100-109-005 Rev AA.0
• M11 veržliaraktis arba 7/16 col. veržliaraktis
• M13 veržliaraktis arba 1/2 col. veržliaraktis
• M16 veržliaraktis arba 5/8 col. veržliaraktis
• Dinamometrinis veržliaraktis
A
C

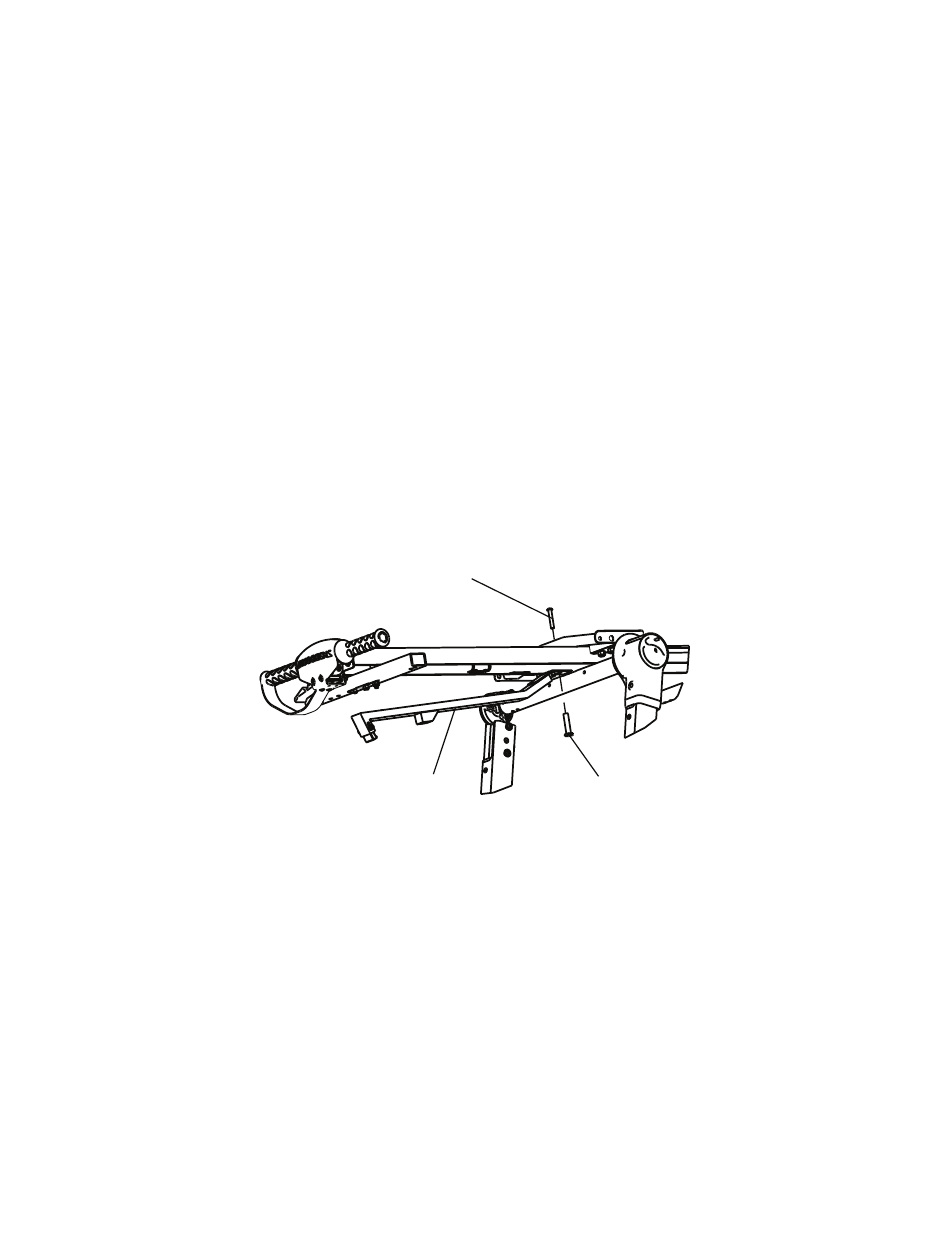

p p a a v v . . 6 6 – – K K a a b b l l i i o o s s v v i i r r t t i i s s
B
13 LT
