9. Karyolayı dik pozisyona geri getirin.
10. Şilte destek yüzeyini (1. adımda çıkarılan) değiştirin.
11. Düzgün çalıştığını doğrulayın.
a. Kanca kolu tertibatını yükseltmek ve alçaltmak için tek parmağınızı kullanın. Kanca kolu tertibatının karyola üzerinde
serbestçe hareket ettiğini onaylayın.
b. Güvenlik kancasının ve kılavuz braketin müdahale oluşturmadığından emin olmak için baş ucundaki bacakları ileri
geri sallayın.
12. Yakalama plakasının monte edilmesi (sayfa 14) bölümünü tamamlayın.
Y Y a a k k a a l l a a m m a a p p l l a a k k a a s s ı ı n n ı ı n n m m o o n n t t e e e e d d i i l l m m e e s s i i
Yakalama plakasının, M M - - 1 1 güvenlik kancası seçeneğiyle kullanılması amaçlanmıştır (610000010001).
Y Y a a k k a a l l a a m m a a p p l l a a k k a a s s ı ı k k i i t t i i ( ( 6 6 1 1 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 2 2 2 2 ) )
• (1) Yakalama plakası (610000010015)
K K u u l l l l a a n n ı ı l l a a n n i i l l a a v v e e p p a a r r ç ç a a ( ( d d a a h h i i l l e e d d i i l l m m e e m m i i ş ş t t i i r r ) ) : :
• (2) M6 Alyan cıvatası
G G e e r r e e k k e e n n a a r r a a ç ç l l a a r r ( ( m m e e t t r r i i k k v v e e y y a a İ İ n n g g i i l l i i z z ö ö l l ç ç ü ü b b i i r r i i m m i i ) ) : :
• M5 Alyan anahtarı veya 3/16 inç altıgen ingiliz anahtarı
• M6 Alyan anahtarı veya 1/4 inç altıgen ingiliz anahtarı
Stryker, yakalama plakası kurulumu için aşağıda listelenen spesifikasyonlara uymanızı önerir:
• Yükleme tepsisinin açısı (A) 16 °'yi geçmez (Şekil 9)
• Yakalama plakasının tepesinden yere kadar olan yükseklik (B) 28,0 inç (71,1 cm) ve 29,4 inç (74,7 cm) arasındadır
(Şekil 9)
• Güvenlik kancası ve yakalama plakası arasındaki yatay açıklık (C), indirme için yeterlidir (Şekil 10)
TR 14

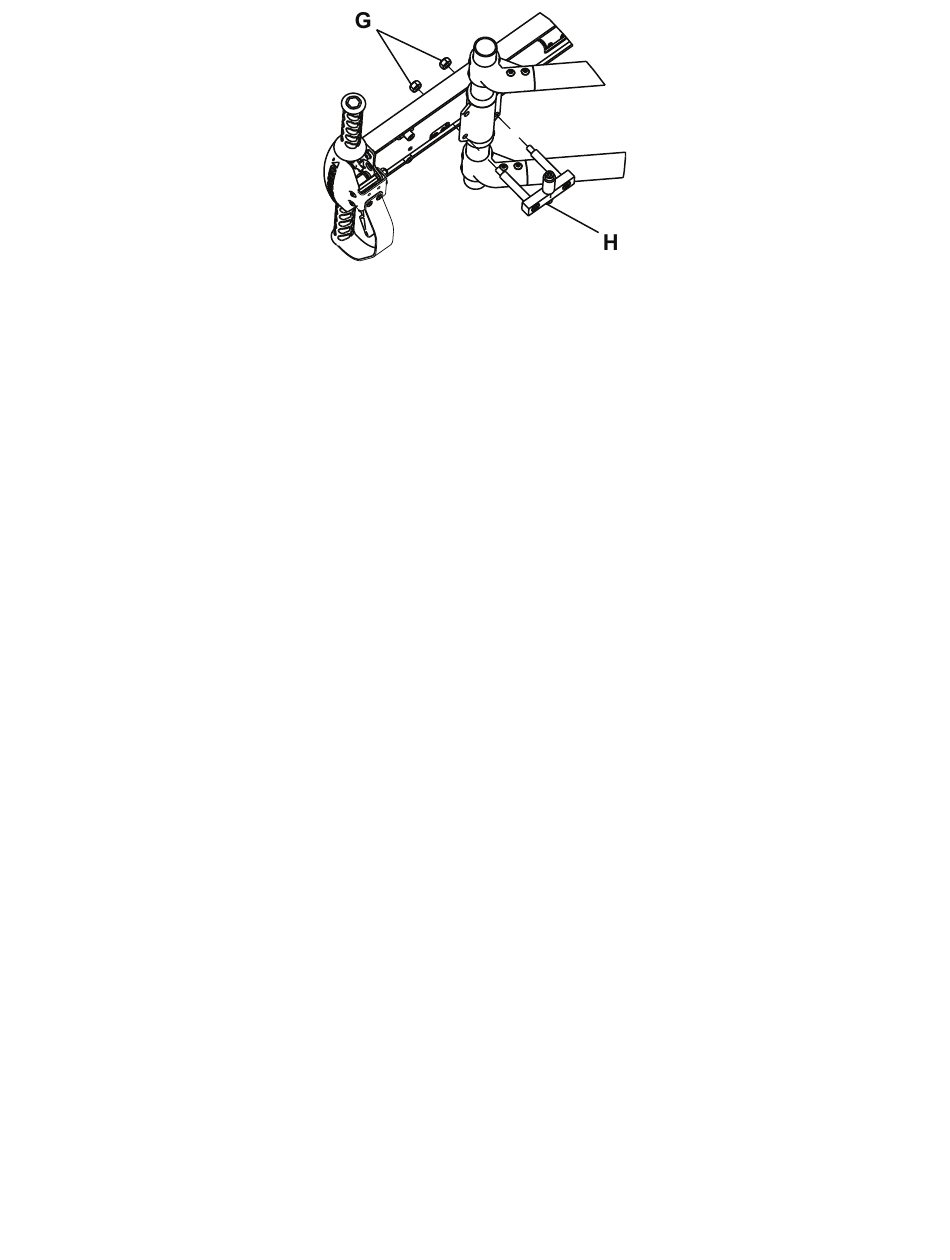

Ş Ş e e k k i i l l 8 8 – – T T e e k k e e r r l l e e k k t t e e r r t t i i b b a a t t ı ı
