A A t t t t r r e e z z z z i i n n e e c c e e s s s s a a r r i i ( ( s s i i s s t t e e m m a a m m e e t t r r i i c c o o o o i i m m p p e e r r i i a a l l e e b b r r i i t t a a n n n n i i c c o o ) ) : :
• Blue L L o o c c t t i i t t e e ® 242
• Chiave Torx T27H
• Chiave Allen M4 o chiave a brugola da 5/32"
• Chiave Allen M6 o chiave a brugola da 1/4"
P P r r o o c c e e d d i i m m e e n n t t o o : :
1. Inserire i freni (si veda Innesto e disinnesto di un fermaruote (pagina 22)).
2. Abbassare il telaio della base in una qualsiasi posizione di altezza media (si veda Modifica dell'altezza della barella
(pagina 18)).
3. Rimuovere il lettino dalla barella.
4. Posizionare su un lato il telaio della base della barella per poter accedere agevolmente ai componenti.
N N o o t t a a - - Collocare un asciugamano o un lenzuolo sotto la barella per proteggerla da graffi o danneggiamenti.
5. Per installare il gruppo del braccio del gancio fornito in dotazione:
a. Utilizzando una chiave Torx T27H e una chiave inglese M16, rimuovere la vite con testa a bottone (A) e il dado
flangiato (B). Mettere da parte la vite e il dado.
b. Applicare L L o o c c t t i i t t e e ® 242 blu alla vite con testa a bottone (A) o al dado flangiato (B).
c. Installare il gruppo del braccio del gancio fornito in dotazione (C) (610000010016) con la vite e il dado rimossi al
punto 5a.
6. Per installare la staffa di guida fornita in dotazione:
a. Utilizzando una chiave Allen M4 e una chiave inglese M11, rimuovere i due dadi esagonali Fiberlock (D) dalle due
viti a esagono incassato (E) situate al lato piedi della barella. Mettere da parte i dadi e le viti.
b. Posizionare la staffa di guida fornita in dotazione (F) (610000010008) sulle due viti a esagono incassato (messe da
parte al punto 3a). Utilizzando una chiave dinamometrica, fissare con i dadi esagonali Fiberlock (D) (rimossi al punto
5a).
6100-109-005 Rev AA.0
• Chiave inglese M11 o chiave da 7/16"
• Chiave inglese M13 o chiave da 1/2"
• Chiave inglese M16 o chiave da 5/8"
• Chiave dinamometrica
A
C

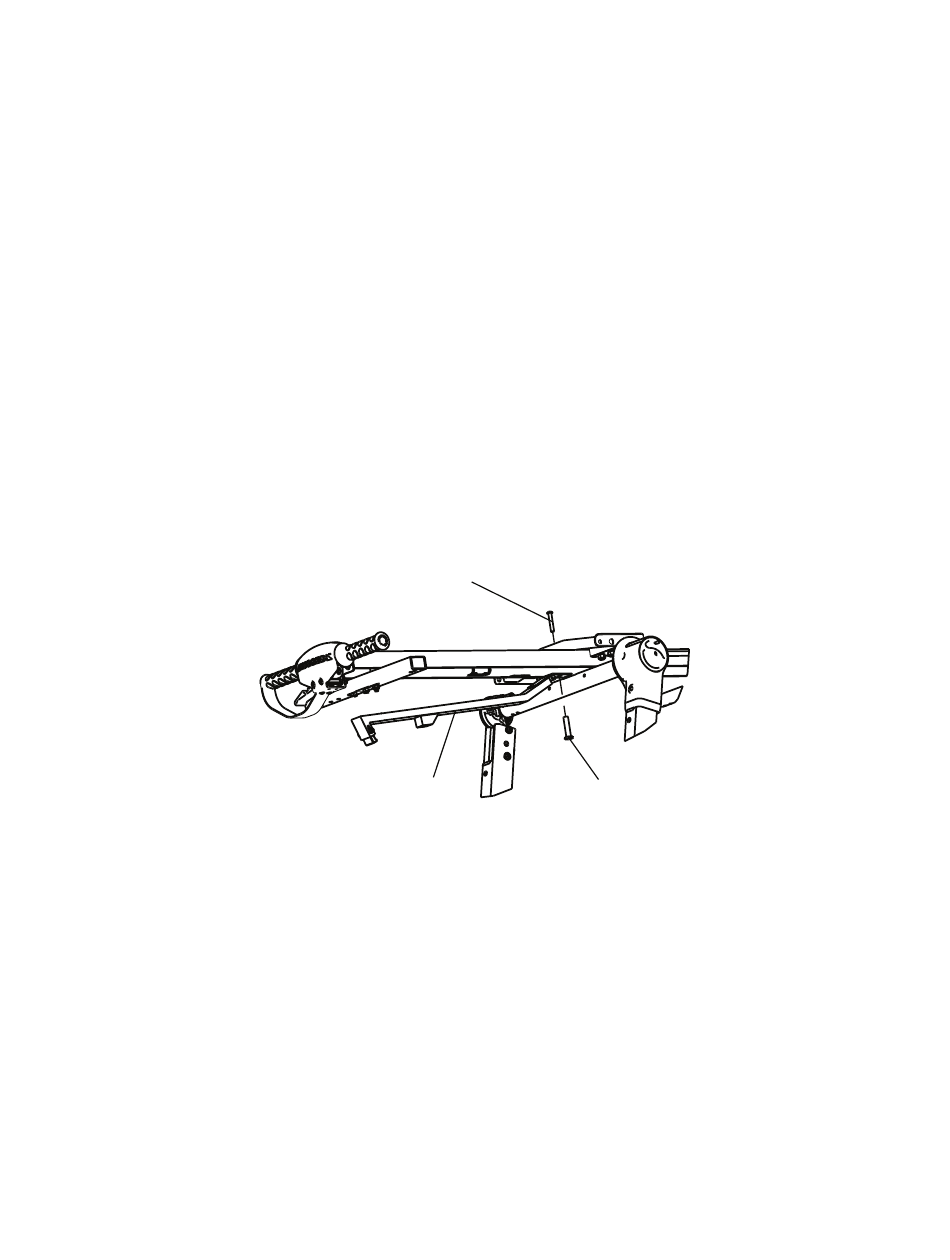

F F i i g g u u r r a a 6 6 – – B B r r a a c c c c i i o o d d e e l l g g a a n n c c i i o o
B
13 IT
