7. Nusukite veržles nuo tiekiamo ratukų bloko (610000010011).
8. M6 šešiabriauniu veržliarakčiu ir M13 veržliarakčiu sumontuokite tiekiamą ratukų bloką (H) ir veržles (G) ant slenkamojo
vamzdžio atramos.
9. Grąžinkite neštuvus į stačiąją padėtį.
10. Vėl uždekite gulimąją dalį (nuimtą per 1 veiksmą).
11. Patikrinkite, ar veikia tinkamai.
a. Vienu pirštu pakelkite ir nuleiskite kablio svirties bloką. Patvirtinkite, kad kablio svirties blokas laisvai juda ant
neštuvų.
b. Palankstydami galvūgalio kojeles pirmyn ir atgal įsitikinkite, kad saugos kablys ir kreipiamasis laikiklis netrukdo.
12. Atlikite Užkabinimo plokštės montavimas (psl. 14).
U U ž ž k k a a b b i i n n i i m m o o p p l l o o k k š š t t ė ė s s m m o o n n t t a a v v i i m m a a s s
Užkabinimo plokštė skirta naudoti su pasirenkamuoju „M M - - 1 1 " saugos kabliu (610000010001).
U U ž ž k k a a b b i i n n i i m m o o p p l l o o k k š š t t ė ė s s r r i i n n k k i i n n y y s s ( ( 6 6 1 1 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 2 2 2 2 ) )
• (1) Užkabinimo plokštė (610000010015)
P P a a p p i i l l d d o o m m a a n n a a u u d d o o j j a a m m a a d d a a l l i i s s ( ( n n e e p p r r i i d d e e d d a a m m a a ) ) : :
• (2) M6 šešiabriaunis varžtas
LT 14

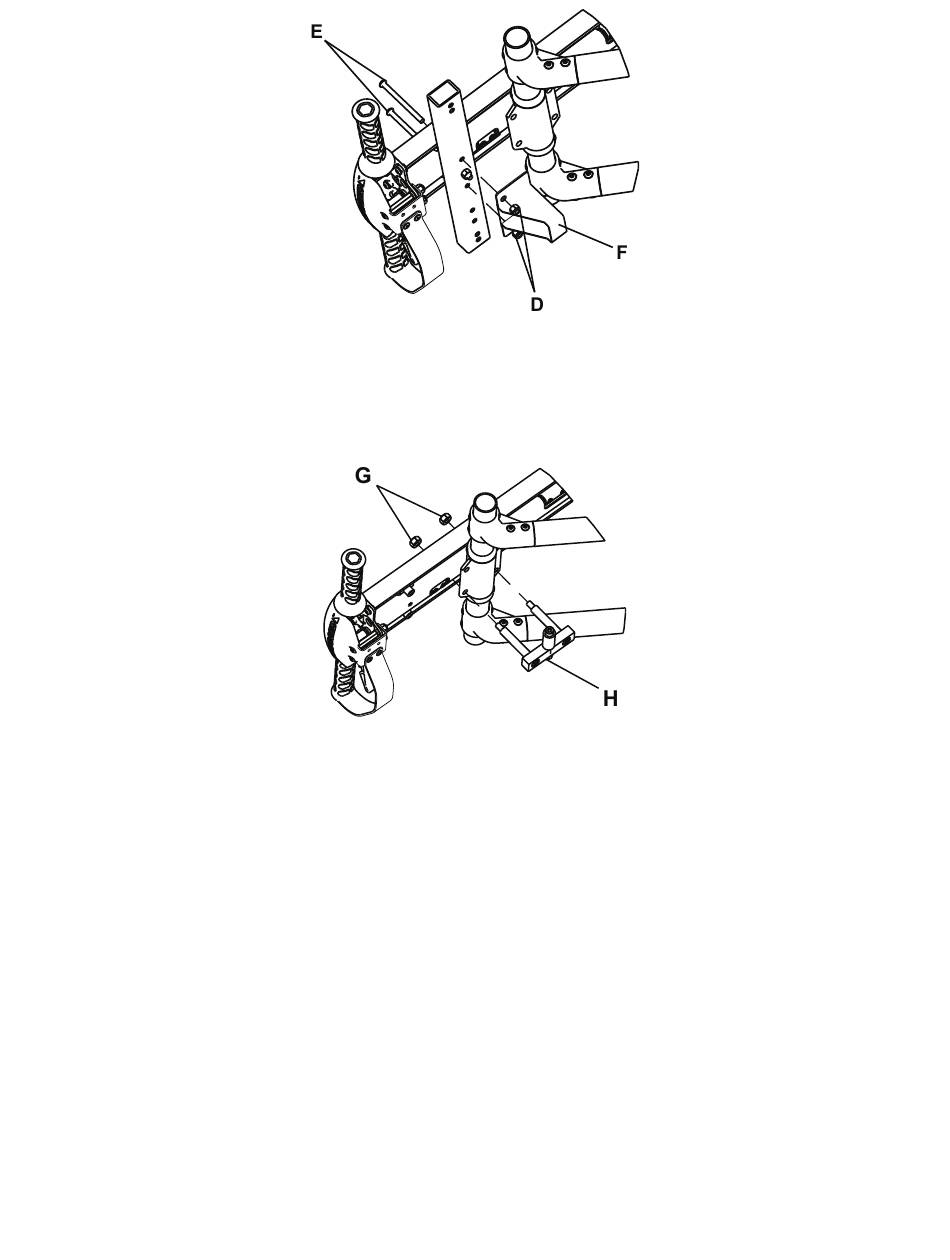

p p a a v v . . 7 7 – – K K r r e e i i p p i i a a m m a a s s i i s s l l a a i i k k i i k k l l i i s s
p p a a v v . . 8 8 – – R R a a t t u u k k ų ų b b l l o o k k a a s s
6100-109-005 Rev AA.0
