S S c c u u l l e e n n e e c c e e s s a a r r e e ( ( m m e e t t r r i i c c e e s s a a u u i i m m p p e e r r i i a a l l e e ) ) : :
• L L o o c c t t i i t t e e ® 242 albastru
• Cheie în stea T27H
• Cheie Allen M4 sau cheie hexagonală de 5/32"
• Cheie Allen M6 sau cheie hexagonală de 1/4"
P P r r o o c c e e d d u u r r ă ă : :
1. Acţionaţi frânele (consultaţi Acţionarea sau eliberarea blocării direcţiei (pagina 22)).
2. Coborâţi cadrul de bază în orice poziţie de înălţime medie (consultaţi Modificarea înălţimii tărgii (pagina 18)).
3. Scoateţi platforma tărgii de pe targă.
4. Aşezaţi cadrul de bază al tărgii pe partea laterală pentru acces uşor la componente.
N N o o t t ă ă - - Aşezaţi un prosop sau un cearşaf sub targă pentru a o proteja de zgârieturi sau deteriorări.
5. Pentru a instala ansamblul braţului cu cârlig furnizat:
a. Folosind o cheie în stea T27H şi o cheie M16, scoateţi şurubul cu cap rotund (A) şi piuliţa cu flanşă (B). Păstraţi
şurubul şi piuliţa.
b. Aplicaţi L L o o c c t t i i t t e e ® 242 pe şurubul cu cap rotund (A) sau pe piuliţa cu flanşă (B).
c. Montaţi ansamblul braţului cu cârlig furnizat (C) (610000010016) cu şurubul şi piuliţa scoase la pasul 5a.
6. Pentru a instala suportul de ghidare furnizat:
a. Folosind o cheie Allen M4 şi o cheie M11, scoateţi cele două piuliţe hexagonale Fiberlock (D) de pe cele două
şuruburi cu cap hexagonal (E) de la capătul pentru picioare al tărgii. Păstraţi piuliţele şi şuruburile.
b. Aşezaţi suportul de ghidare furnizat (F) (610000010008) peste cele două şuruburi cu cap hexagonal (păstrate la
pasul 3a). Cu ajutorul unei chei dinamometrice, fixaţi cu ajutorul piuliţelor hexagonale Fiberlock (D) (scoase la pasul
5a).
6100-109-005 Rev AA.0
• Cheie M11 sau cheie de 7/16"
• Cheie M13 sau cheie de 1/2"
• Cheie M16 sau cheie de 5/8"
• Cheie dinamometrică
A
C

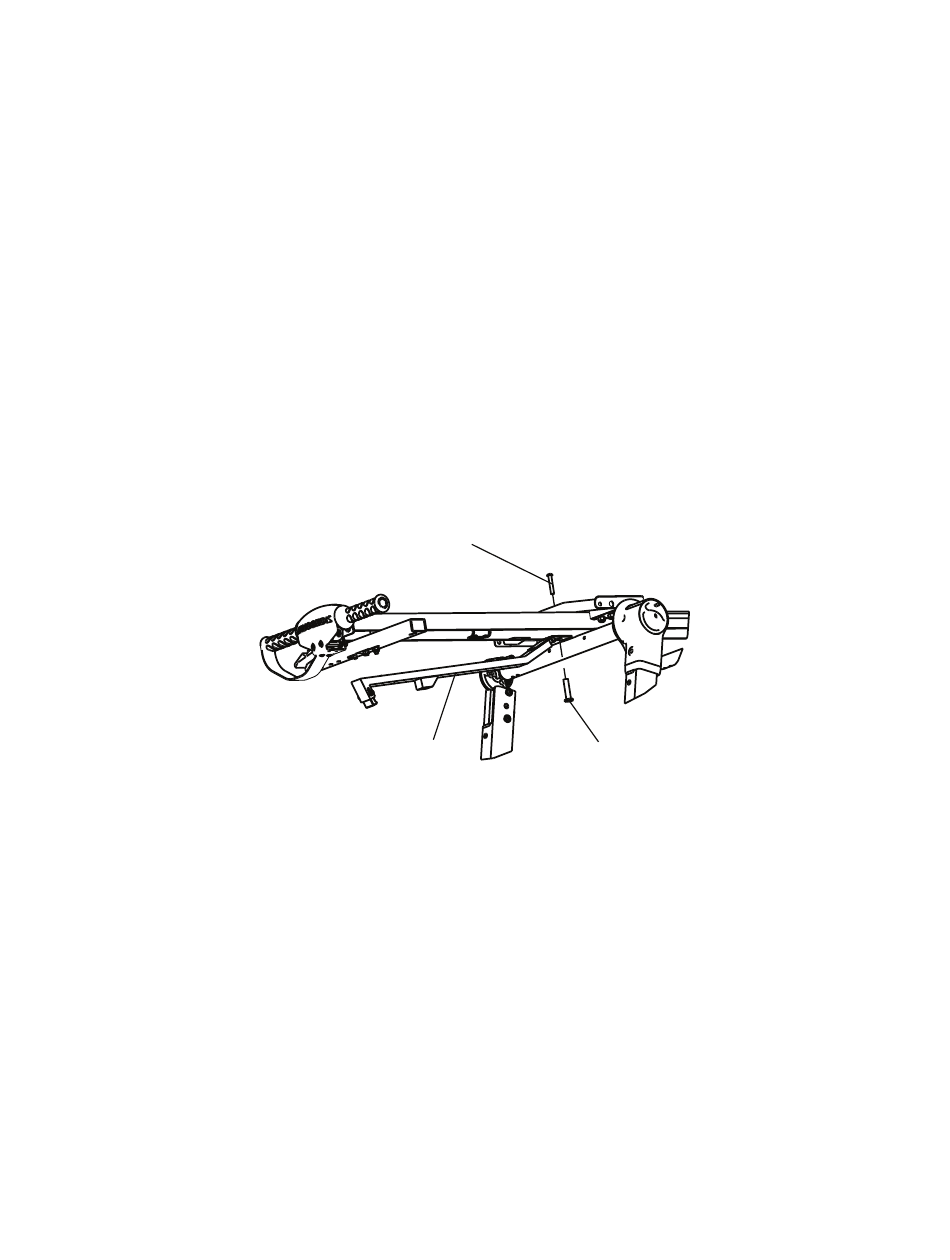

F F i i g g u u r r a a 6 6 – – B B r r a a ţ ţ u u l l c c u u c c â â r r l l i i g g
B
13 RO
