P P å å k k r r æ æ v v e e t t v v æ æ r r k k t t ø ø j j ( ( m m e e t t r r i i s s k k e e l l l l e e r r b b r r i i t t i i s s k k ) ) : :
• Blå L L o o c c t t i i t t e e ® 242
• T27H torxskruetrækker
• M4 unbrakonøgle eller sekstandsnøgle 5/32"
• M6 unbrakonøgle eller sekstandsnøgle 1/4"
P P r r o o c c e e d d u u r r e e : :
1. Aktivér bremserne (se Aktivering eller udløsning af en hjullås (side 22)).
2. Sænk bundrammen til en af mellempositionerne (se Ændring af bårehøjde (side 18)).
3. Fjern bårelejet fra båren.
4. Læg bårens bundramme på siden for nem adgang til komponenter.
B B e e m m æ æ r r k k - - Placér et håndklæde eller lagen under båren for at beskytte den mod skrammer eller skader.
5. Sådan installeres den medfølgende krogarmsamling:
a. Ved hjælp af en T27H torxskruetrækker og en M16 skruenøgle fjernes hovedskruen (A) og flangemøtrikken (B).
Gem skruen og møtrikken.
b. Anvend Blå L L o o c c t t i i t t e e ® 242 til hovedskruen (A) eller flangemøtrikken (B).
c. Monter den medfølgende krogarmsamling (C) (610000010016) med den skrue og møtrik, der blev fjernet i trin 5a.
6. Sådan installeres det medfølgende styrebeslag:
a. Ved hjælp af en M4 unbrakonøgle og en M11 skruenøgle fjernes de to Fiberlock-møtrikker (D) fra de to
unbrakoskruer med sekskantede hoveder (E) i bårens fodende. Gem møtrikkerne og skruerne.
b. Placér det medfølgende styrebeslag (F) (610000010008) over de to unbrakoskruer med sekskantede hoveder (gemt
i trin 3a). Fiberlock-møtrikkerne (D) (som blev fjernet i trin 5a) fastgøres ved hjælp af en momentnøgle.
6100-109-005 Rev AA.0
• M11 skruenøgle eller skruenøgle 7/16"
• M13 skruenøgle eller skruenøgle 1/2"
• M16 skruenøgle eller skruenøgle 5/8"
• Momentnøgle
A
C

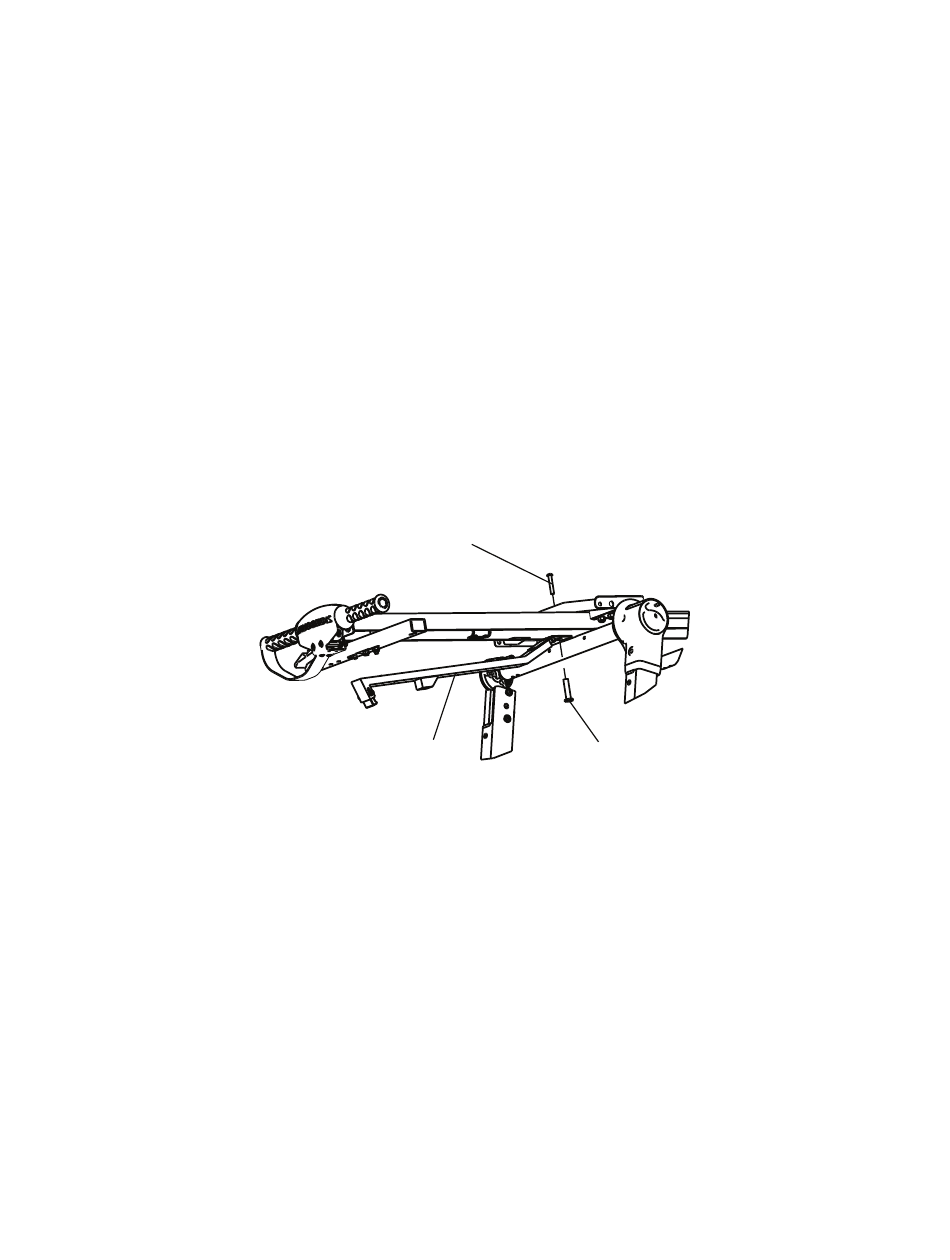

F F i i g g u u r r 6 6 – – K K r r o o g g a a r r m m
B
13 DA
