7. Die Muttern von der mitgelieferten Laufrollen-Baugruppe (610000010011) abschrauben.
8. Mit einem M6-Inbusschlüssel und einem M13-Schraubenschlüssel die mitgelieferte Laufrollen-Baugruppe (H) und die
Muttern (G) am Gleitrohrträger installieren.
9. Die Trage wieder in die aufrechte Position bringen.
10. Die Liegefläche (in Schritt 1 entfernt) wieder anbringen.
11. Auf einwandfreie Funktion prüfen.
a. Mit einem Finger die Hakenarm-Baugruppe anheben und absenken. Sicherstellen, dass sich die Hakenarm-
Baugruppe ungehindert auf der Liege bewegen lässt.
b. Die Beine am Kopfende hin und her schwenken, um sicherzustellen, dass der Sicherheitshaken und die
Führungshalterung nicht stören.
12. Installieren der Fangplatte (Seite 15) durchführen.
I I n n s s t t a a l l l l i i e e r r e e n n d d e e r r F F a a n n g g p p l l a a t t t t e e
Die Fangplatte ist für die Verwendung mit der Option M M - - 1 1 -Sicherheitshaken (610000010001) vorgesehen.
F F a a n n g g p p l l a a t t t t e e n n k k i i t t ( ( 6 6 1 1 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 2 2 2 2 ) )
• (1) Fangplatte (610000010015)
6100-109-005 Rev AA.0

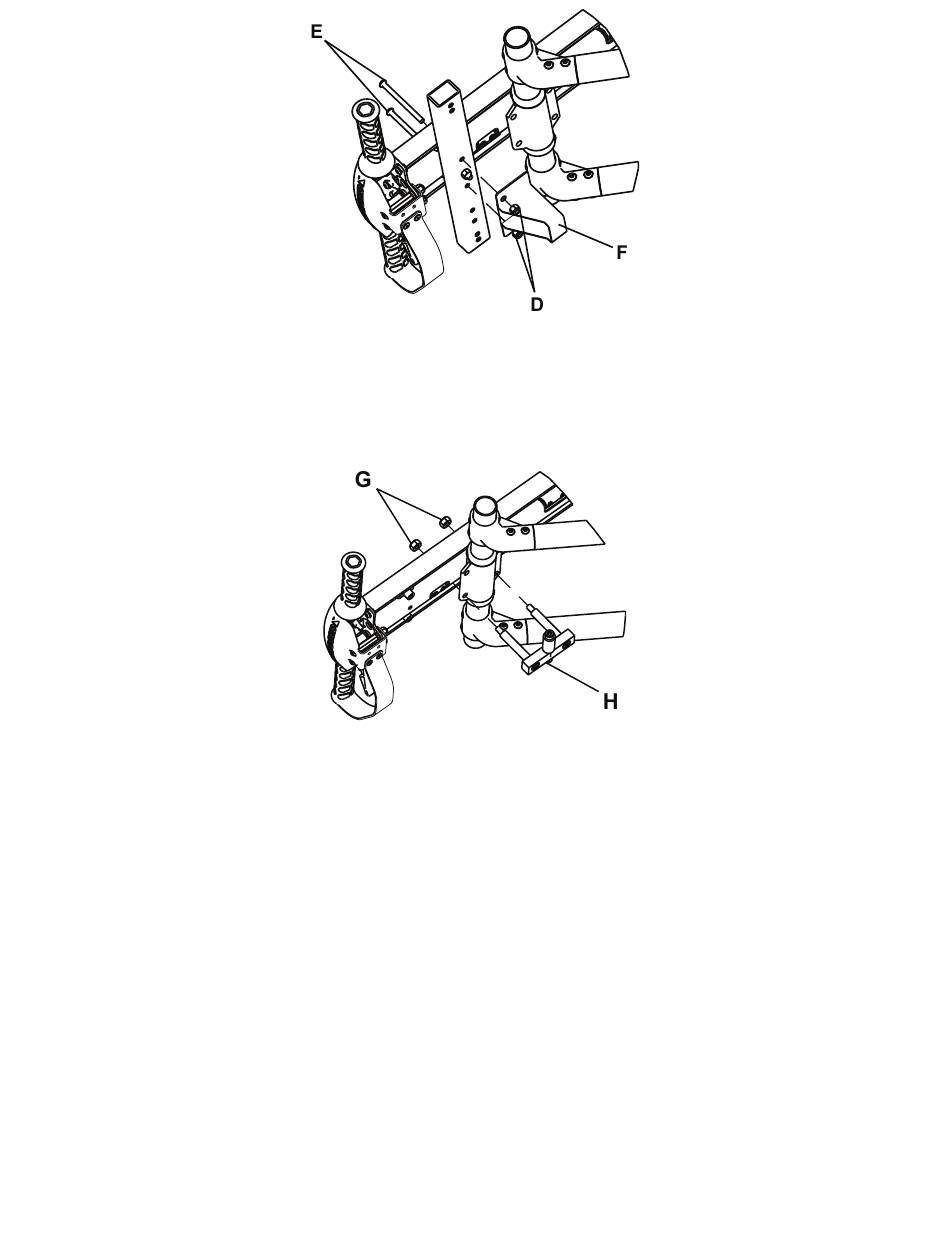

A A b b b b i i l l d d u u n n g g 7 7 – – F F ü ü h h r r u u n n g g s s h h a a l l t t e e r r u u n n g g
A A b b b b i i l l d d u u n n g g 8 8 – – L L a a u u f f r r o o l l l l e e n n - - B B a a u u g g r r u u p p p p e e
15 DE
