D D o o d d a a t t k k o o w w a a u u ż ż y y w w a a n n a a c c z z ę ę ś ś ć ć ( ( n n i i e e d d o o s s t t a a r r c c z z a a n n a a w w z z e e s s t t a a w w i i e e ) ) : :
• (2) Śruba z łbem z gniazdem sześciokątnym M6
W W y y m m a a g g a a n n e e n n a a r r z z ę ę d d z z i i a a ( ( w w y y m m i i a a r r y y m m e e t t r r y y c c z z n n e e l l u u b b w w c c a a l l a a c c h h ) ) : :
• Klucz imbusowy M5 lub klucz imbusowy 3/16 cala
• Klucz imbusowy M6 lub klucz imbusowy 1/4 cala
Firma Stryker zaleca przestrzeganie parametrów technicznych podanych poniżej dotyczących instalowania płytki
zaczepowej:
• Kąt (A) tacy załadunkowej nie przekracza 16° (Rysunek 9)
• Wysokość (B) od górnej powierzchni płytki zaczepowej do ziemi wynosi od 28,0 cali (71,1 cm) do 29,4 cala (74,7 cm)
(Rysunek 9)
• Odstęp w poziomie (C) między hakiem bezpieczeństwa a płytką zaczepową jest wystarczający do wyładowania
(Rysunek 10)

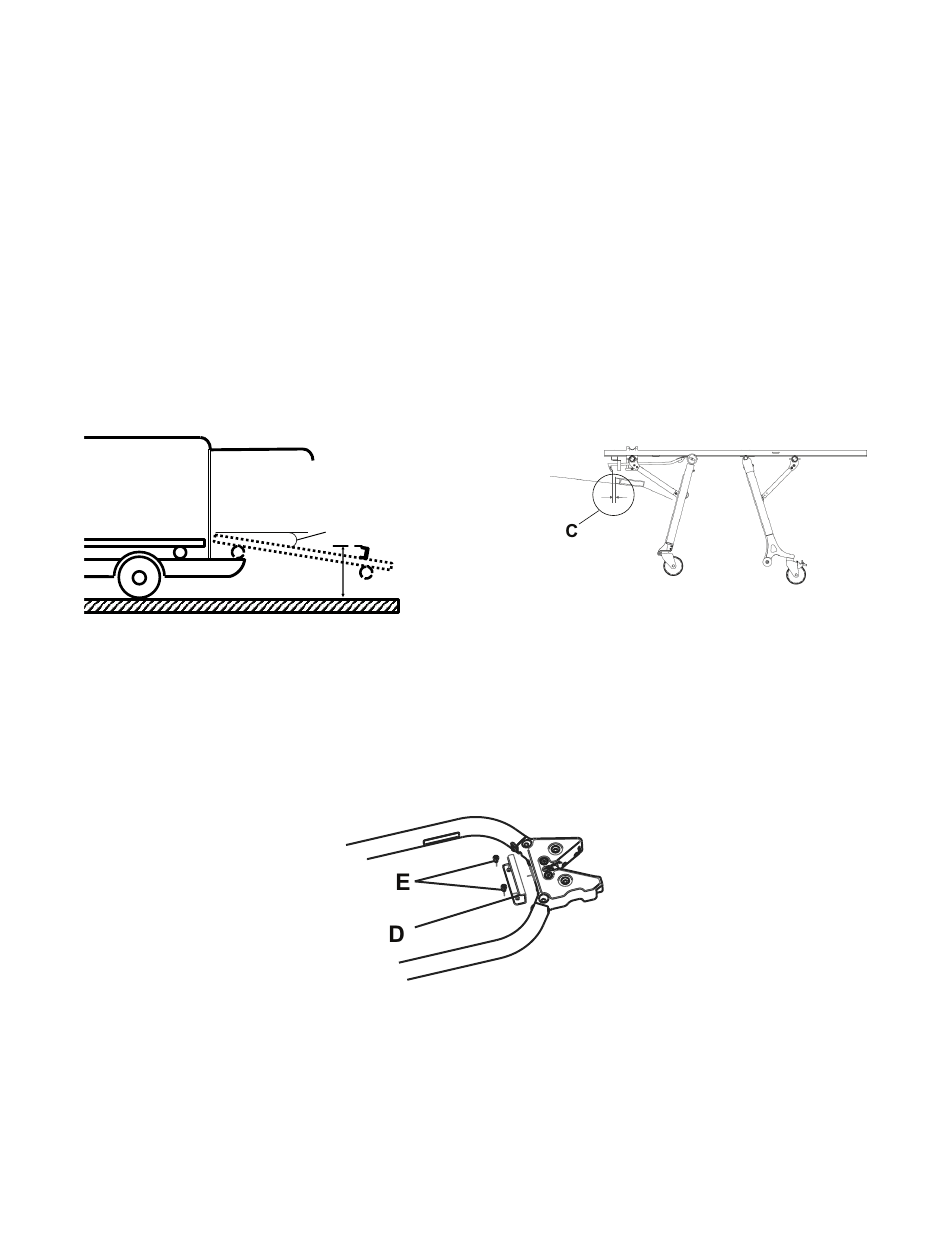

R R y y s s u u n n e e k k 9 9 – – S S p p e e c c y y f f i i k k a a c c j j a a p p ł ł y y t t k k i i z z a a c c z z e e p p o o w w e e j j i i t t a a c c y y
z z a a ł ł a a d d u u n n k k o o w w e e j j
P P r r o o c c e e d d u u r r a a : :
1. Używając klucza imbusowego M6 zamontować dostarczoną płytkę zaczepową (610000010015) (D) i dwie śruby z łbem
z gniazdem sześciokątnym M6 (E) (niedołączone) bezpośrednio za zatrzaskiem zakotwienia noszy (Rysunek 11).
U U w w a a g g a a - - Przed wywierceniem dwóch otworów na śruby z łbem z gniazdem sześciokątnym M6 należy się upewnić, że
pod stołem jest wystarczająca wolna przestrzeń, aby uniknąć uszkodzeń produktu lub pojazdu.
2. Sprawdzić wyładowywanie noszy z pojazdu, aby potwierdzić, że hak bezpieczeństwa łączy się z płytką zaczepową.
Używając klucza imbusowego M5, wyregulować zgodnie z zapotrzebowaniem końcówkę haka (F), tak, aby się upewnić,
że hak bezpieczeństwa i płytka zaczepowa łączą się przy wyładowywaniu (Rysunek 12).
