• (2) M6 Allen tapa
V V a a j j a a d d z z ī ī g g i i e e i i n n s s t t r r u u m m e e n n t t i i ( ( m m e e t t r r i i s s k k i i e e v v a a i i i i m m p p e e r r i i ā ā l l i i e e ) ) : :
• M5 Allen atslēga vai 3/16" sešstūra uzgriežņu atslēga
• M6 Allen atslēga vai 1/4" sešstūra uzgriežņu atslēga
Stryker iesaka ievērot tālāk uzskaitītās specifikācijas, kad uzstādāt satveršanas plāksni.

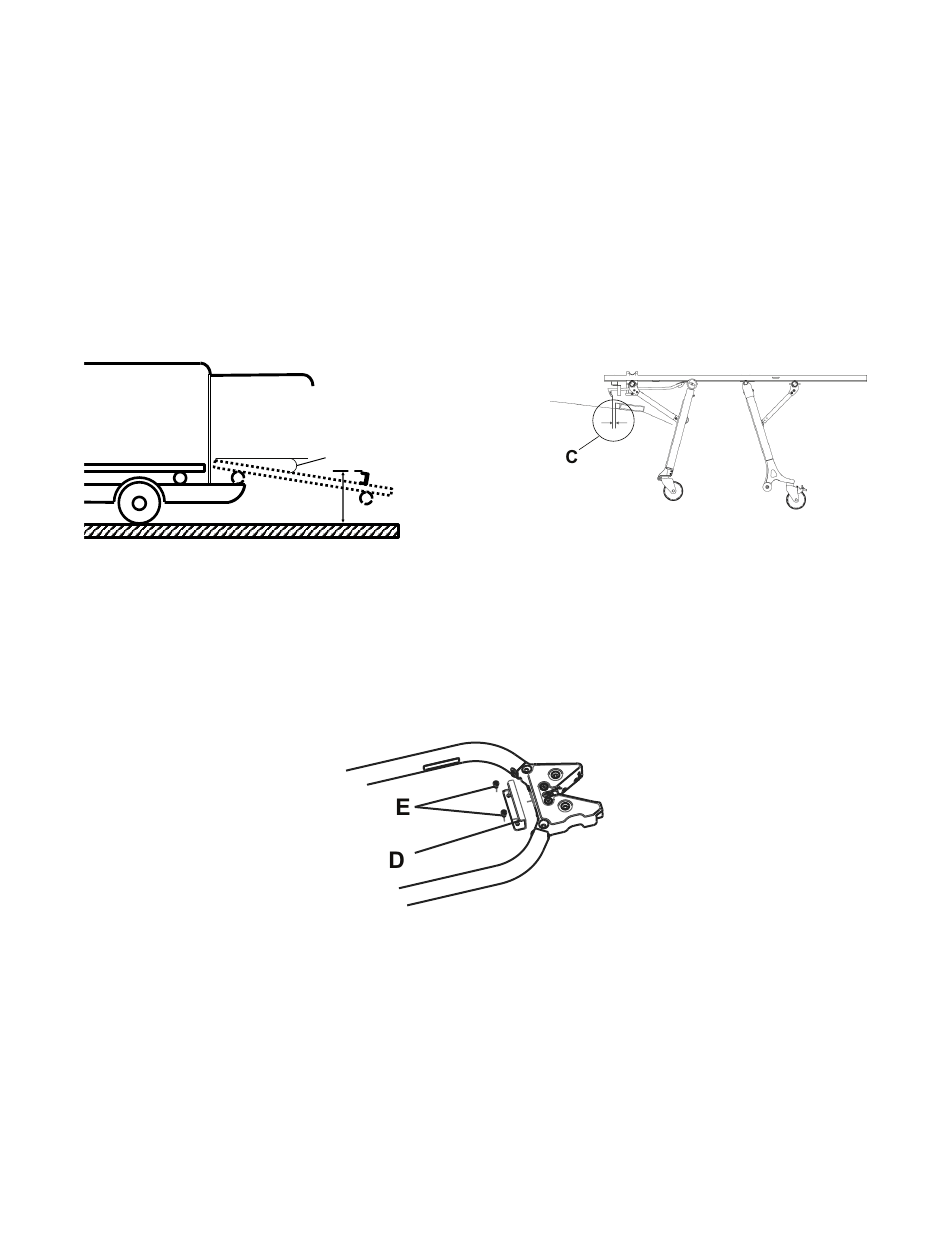

• Iecelšanas paplātes leņķis (A) nepārsniedz 16° (Attēls 9)
• Augstums (B) no satveršanas plāksnes augšmalas līdz zemei ir no 28,0 collām (71,1 cm) līdz 29,4 collām (74,7 cm)
(Attēls 9)
• Horizontālais atstatums (C) starp drošuma āķi un satveršanas plāksni ir pietiekams izcelšanai (Attēls 10)
A A t t t t ē ē l l s s 9 9 – – S S a a t t v v e e r r š š a a n n a a s s p p l l ā ā k k s s n n e e s s u u n n i i e e c c e e l l š š a a n n a a s s
p p a a p p l l ā ā t t e e s s s s p p e e c c i i f f i i k k ā ā c c i i j j a a s s
P P r r o o c c e e d d ū ū r r a a : :
1. Izmantojot M6 Allen atslēgu, uzstādiet piegādāto satveršanas plāksni (610000010015) (D) un divas M6 Allen tapas (E)
(nav iekļautas) tieši aiz pārvietojamās gultas fiksatora (Attēls 11).
P P i i e e z z ī ī m m e e - - Pirms izurbjat divus caurumus M6 Allen tapām, pārliecinieties, ka zem galda ir brīva telpa, lai izvairītos no
izstrādājuma vai automašīnas bojāšanas.
2. Izmēģiniet pārvietojamās gultas izcelšanu no automašīnas, lai apstiprinātu, ka drošuma āķis savienojas ar satveršanas
plāksni. Izmantojot M5 Allen atslēgu, pielāgojiet āķa galu (F), kā vajadzīgs, lai pārliecinātos, ka drošuma āķis un
satveršanas plāksnes savienojas izcelšanas laikā (Attēls 12).
6100-109-005 Rev AA.0
A
B
A A t t t t ē ē l l s s 1 1 1 1 – – S S a a t t v v e e r r š š a a n n a a s s p p l l ā ā k k s s n n e e
A A t t t t ē ē l l s s 1 1 0 0 – – A A t t s s t t a a t t u u m m s s s s t t a a r r p p d d r r o o š š u u m m a a ā ā ķ ķ i i u u n n
s s a a t t v v e e r r š š a a n n a a s s p p l l ā ā k k s s n n i i
15 LV
