O O u u t t i i l l s s r r e e q q u u i i s s ( ( u u n n i i t t é é s s m m é é t t r r i i q q u u e e s s o o u u i i m m p p é é r r i i a a l l e e s s ) ) : :
•
L L o o c c t t i i t t e e ® bleu 242
•
Clé à tête en forme d'étoile T27H
•
Clé hexagonale M4 ou de 5/32 po
•
Clé hexagonale M6 ou de 1/4 po
P P r r o o c c é é d d u u r r e e : :
1. Enclencher les freins (voir Application ou libération d'un blocage de roue (page 23)).
2. Abaisser le châssis de la base à n'importe quelle position de hauteur intermédiaire (voir Modification de la hauteur de la
civière (page 19)).
3. Retirer le plan de couchage de la civière.
4. Poser le châssis de la base de la civière sur le côté pour un accès facile aux composants.
R R e e m m a a r r q q u u e e - - Placer une serviette ou un drap sous la civière pour la protéger des rayures et des dommages.
5. Pour installer l'ensemble de bras de crochet fourni :
a. À l'aide d'une clé à tête en forme d'étoile T27H et d'une clé M16, retirer la vis d'assemblage à tête ronde (A) et
l'écrou à embase (B). Conserver la vis et l'écrou.
b. Appliquer du L L o o c c t t i i t t e e ® bleu 242 à la vis d'assemblage à tête ronde (A) ou à l'écrou à embase (B).
c. Installer l'ensemble de bras de crochet fourni (C) (610000010016) à l'aide de la vis et de l'écrou retirés à l'étape 5a.
6. Pour installer le support de guidage fourni :
a. À l'aide d'une clé hexagonale M4 et d'une clé M11, retirer les deux écrous hexagonaux Fiberlock (D) des deux vis à
six pans creux (E) du côté pieds de la civière. Conserver les écrous et les vis.
b. Placer le support de guidage fourni (F) (610000010008) au-dessus des deux vis à six pans creux (conservées à
l'étape 3a). À l'aide d'une clé dynamométrique, fixer à l'aide des écrous hexagonaux Fiberlock (D) (retirés à
l'étape 5a).
FR
14
•
Clé M11 ou de 7/16 po
•
Clé M13 ou de 1/2 po
•
Clé M16 ou de 5/8 po
•
Clé dynamométrique
A
C

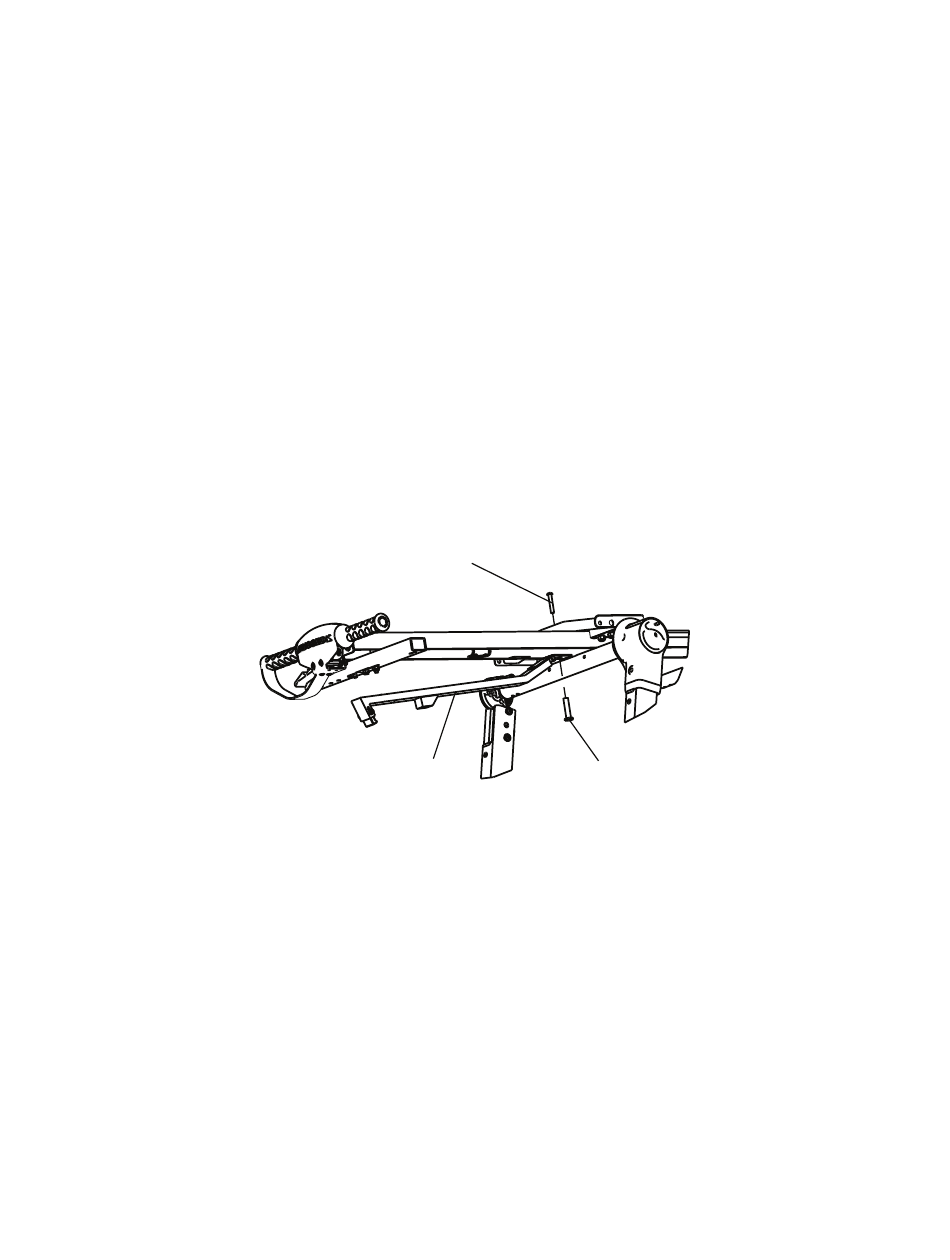

F F i i g g u u r r e e 6 6 – – B B r r a a s s d d e e c c r r o o c c h h e e t t
B
6100-109-005 Rev AA.0
