Π Π ρ ρ ό ό σ σ θ θ ε ε τ τ ο ο ε ε ξ ξ ά ά ρ ρ τ τ η η μ μ α α π π ο ο υ υ χ χ ρ ρ η η σ σ ι ι μ μ ο ο π π ο ο ι ι ε ε ί ί τ τ α α ι ι ( ( δ δ ε ε ν ν π π ε ε ρ ρ ι ι λ λ α α μ μ β β ά ά ν ν ε ε τ τ α α ι ι ) ) : :

•

(2) Μπουλόνι άλλεν M6

Α Α π π α α ι ι τ τ ο ο ύ ύ μ μ ε ε ν ν α α ε ε ρ ρ γ γ α α λ λ ε ε ί ί α α ( ( μ μ ε ε τ τ ρ ρ ι ι κ κ ό ό ή ή α α υ υ τ τ ο ο κ κ ρ ρ α α τ τ ο ο ρ ρ ι ι κ κ ό ό σ σ ύ ύ σ σ τ τ η η μ μ α α ) ) : :

•

Κλειδί άλλεν M5 ή εξαγωνικό κλειδί άλλεν 3/16"

•

Κλειδί άλλεν M6 ή εξαγωνικό κλειδί άλλεν 1/4"

Για την εγκατάσταση της πλάκας συγκράτησης, η Stryker συνιστά να ακολουθήσετε τις προδιαγραφές που παρατίθενται

παρακάτω:

•

Η γωνία (A) του δίσκου φόρτωσης δεν πρέπει να υπερβαίνει τις 16° (Σχήμα 9)

•

Το ύψος (B) από το επάνω μέρος της πλάκας συγκράτησης έως το έδαφος πρέπει να είναι μεταξύ 28,0 ιντσών (71,1 εκ.)

και 29,4 ιντσών (74,7 εκ.) (Σχήμα 9)

•

Το οριζόντιο διάκενο (C) ανάμεσα στο άγκιστρο ασφαλείας και την πλάκα συγκράτησης πρέπει να επαρκεί για

εκφόρτωση (Σχήμα 10)

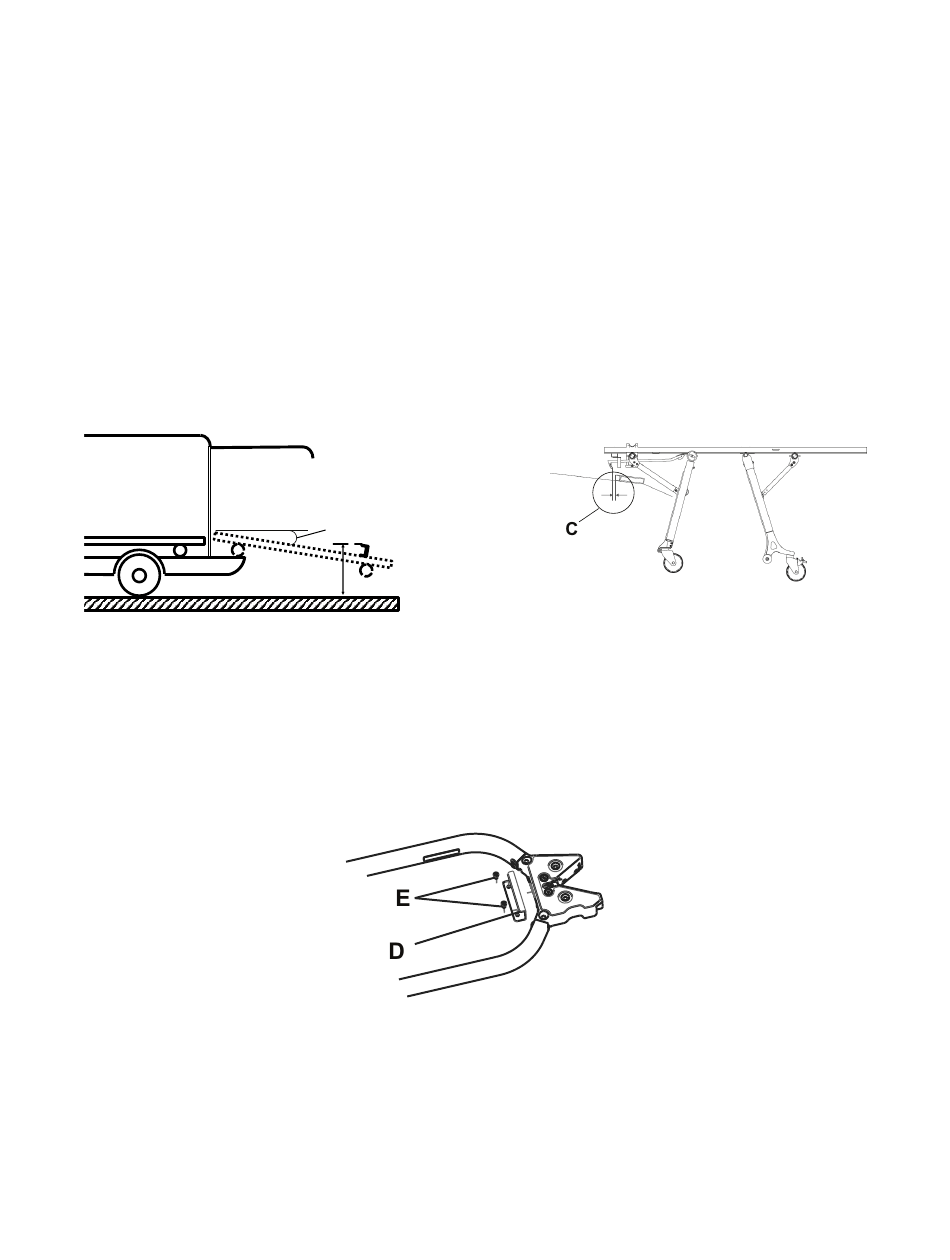

Σ Σ χ χ ή ή μ μ α α 9 9 – – Π Π ρ ρ ο ο δ δ ι ι α α γ γ ρ ρ α α φ φ έ έ ς ς π π λ λ ά ά κ κ α α ς ς σ σ υ υ γ γ κ κ ρ ρ ά ά τ τ η η σ σ η η ς ς κ κ α α ι ι

δ δ ί ί σ σ κ κ ο ο υ υ φ φ ό ό ρ ρ τ τ ω ω σ σ η η ς ς

Δ Δ ι ι α α δ δ ι ι κ κ α α σ σ ί ί α α : :

1. Χρησιμοποιώντας ένα κλειδί άλλεν M6, εγκαταστήστε την παρεχόμενη πλάκα συγκράτησης (610000010015) (D) και τα

δύο μπουλόνια άλλεν M6 (E) (δεν περιλαμβάνονται) απευθείας πίσω από την ασφάλεια στερέωσης του φορείου (Σχήμα

11).

Σ Σ η η μ μ ε ε ί ί ω ω σ σ η η - - Πριν από τη διάνοιξη των δύο οπών για τα μπουλόνια άλλεν M6, βεβαιωθείτε ότι υπάρχει ελεύθερος χώρος

κάτω από το τραπέζι για την αποφυγή πρόκλησης ζημιάς στο προϊόν ή το όχημα.

2. Δοκιμάστε να εκφορτώσετε το φορείο από ένα όχημα για να βεβαιωθείτε ότι το άγκιστρο ασφαλείας συνδέεται με την

πλάκα συγκράτησης. Χρησιμοποιώντας ένα κλειδί άλλεν M5, προσαρμόστε το άκρο του αγκίστρου (F), όπως απαιτείται,

για να βεβαιωθείτε ότι το άγκιστρο ασφαλείας συνδέεται με την πλάκα συγκράτησης κατά την εκφόρτωση (Σχήμα 12).

Σ Σ χ χ ή ή μ μ α α 1 1 0 0 – – Δ Δ ι ι ά ά κ κ ε ε ν ν ο ο α α γ γ κ κ ί ί σ σ τ τ ρ ρ ο ο υ υ α α σ σ φ φ α α λ λ ε ε ί ί α α ς ς κ κ α α ι ι π π λ λ ά ά κ κ α α ς ς

Σ Σ χ χ ή ή μ μ α α 1 1 1 1 – – Π Π λ λ ά ά κ κ α α σ σ υ υ γ γ κ κ ρ ρ ά ά τ τ η η σ σ η η ς ς

σ σ υ υ γ γ κ κ ρ ρ ά ά τ τ η η σ σ η η ς ς

6100-109-005 Rev AA.0
