7. Skruva loss muttrarna från den medföljande rullenheten (610000010011).
8. Använd en M6-insexnyckel och en M13-nyckel för att installera den medföljande rullenheten (H) och muttrarna (G) på
glidrörets stöd.
9. Sätt tillbaka bårvagnen i upprätt läge.
10. Sätt tillbaka sängbotten (som avlägsnades i steg 1).
11. Kontrollera korrekt funktion.
a. Använd ett finger för att höja och sänka krokarmsenheten. Bekräfta att krokarmsenheten rör sig fritt på bårvagnen.
b. Sväng huvudändens ben fram och tillbaka för att säkerställa att säkerhetskroken och styrfästet inte utgör något
hinder.
12. Slutför Montera fångstplattan (sidan 14).
M M o o n n t t e e r r a a f f å å n n g g s s t t p p l l a a t t t t a a n n
Fångstplattan är avsedd för användning med M M - - 1 1 -säkerhetskroktillvalet (610000010001).
K K i i t t f f ö ö r r f f å å n n g g s s t t p p l l a a t t t t a a ( ( 6 6 1 1 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 0 2 2 2 2 ) )
• (1) Fångstplatta (610000010015)
SV 14

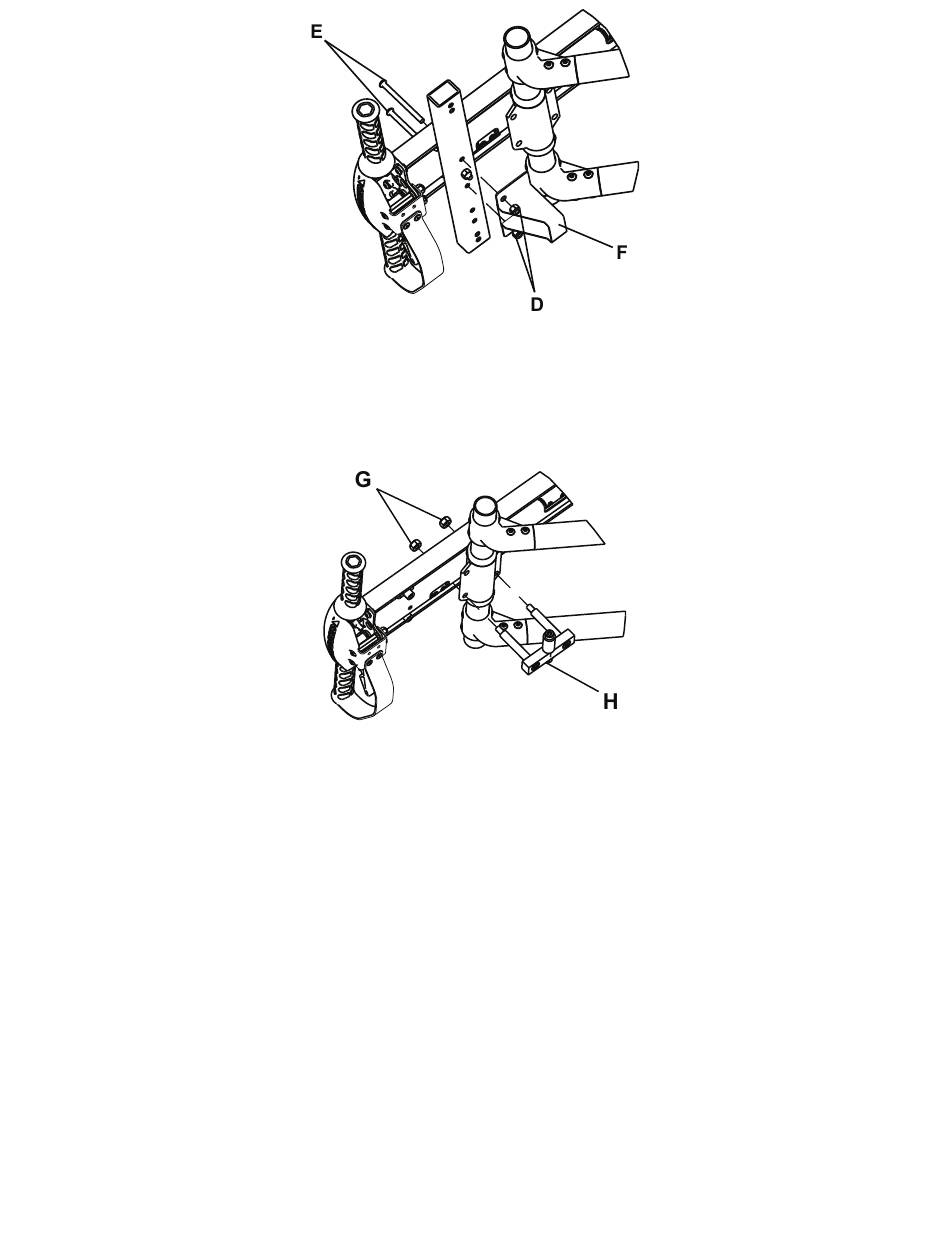

F F i i g g u u r r 7 7 – – S S t t y y r r f f ä ä s s t t e e
F F i i g g u u r r 8 8 – – R R u u l l l l e e n n h h e e t t
