W W y y m m a a g g a a n n e e n n a a r r z z ę ę d d z z i i a a ( ( w w y y m m i i a a r r y y m m e e t t r r y y c c z z n n e e l l u u b b w w c c a a l l a a c c h h ) ) : :
• Blue L L o o c c t t i i t t e e ® 242
• Klucz gwiaździsty T27H
• Klucz imbusowy M4 lub klucz imbusowy 5/32 cala
• Klucz imbusowy M6 lub klucz imbusowy 1/4 cala
P P r r o o c c e e d d u u r r a a : :
1. Aktywować hamulce (patrz Włączanie lub zwalnianie blokady kół (stronie 22)).
2. Opuścić ramę podstawy do dowolnej pozycji na pośredniej wysokości (patrz Zmiana wysokości noszy (stronie 18)).
3. Zdjąć blat z noszy.
4. Położyć ramę podstawy noszy na boku, aby uzyskać łatwy dostęp do elementów.
U U w w a a g g a a - - Umieścić ręcznik lub prześcieradło pod noszami, aby ochronić je przed zadrapaniami lub uszkodzeniami.

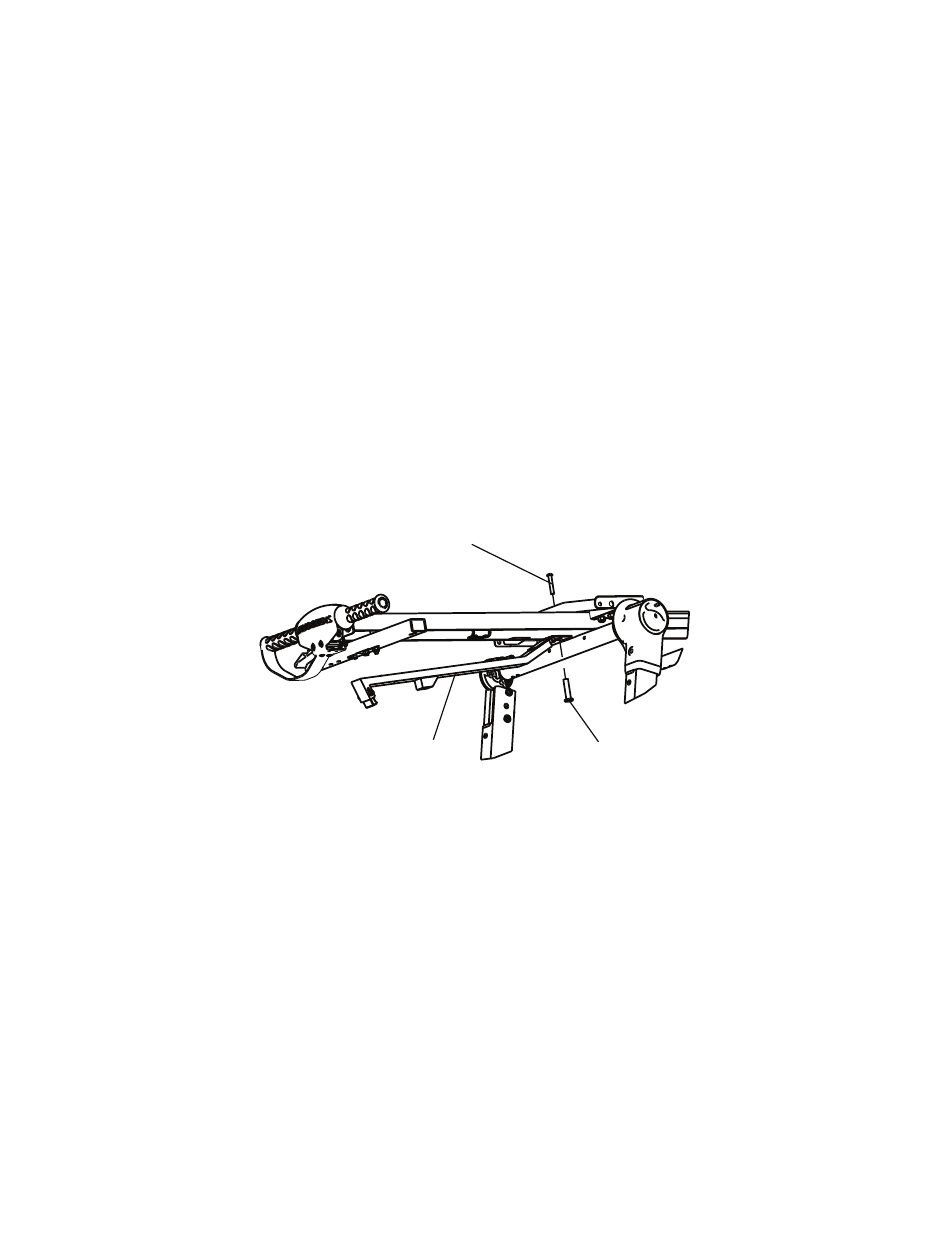

5. Instalowanie dostarczonego zestawu ramienia haka:
a. Używając klucza gwiaździstego T27H i klucza M16, zdjąć śrubę z półkolistym łbem walcowym (A) i nakrętkę
kołnierzową (B). Zachować śrubę i nakrętkę.
b. Nałożyć środek Blue L L o o c c t t i i t t e e ® 242 na śrubę z półkolistym łbem walcowym (A) lub nakrętkę kołnierzową (B).
c. Zamontować dostarczony zespół ramienia haka (C) (610000010016), używając śruby i nakrętki zdjętej w etapie 5a.
6. Instalowanie dostarczonego wspornika prowadzącego:
a. Używając klucza imbusowego M4 i klucza M11, zdjąć dwie nakrętki sześciokątne Fiberlock (D) z dwóch śrub z łbem
z gniazdem sześciokątnym (E) od strony podnóżka noszy. Zachować nakrętki i śruby.
b. Umieścić dostarczony wspornik prowadzący (F) (610000010008) na dwóch śrubach z łbem z gniazdem
sześciokątnym (zachowanych w etapie 3a). Używając klucza dynamometrycznego, zamocować nakrętkami
sześciokątnymi Fiberlock (D) (zdjętymi w etapie 5a).
6100-109-005 Rev AA.0
• Klucz M11 lub klucz 7/16 cala
• Klucz M13 lub klucz 1/2 cala
• Klucz M16 lub klucz 5/8 cala
• Klucz dynamometryczny
A
C
R R y y s s u u n n e e k k 6 6 – – R R a a m m i i ę ę h h a a k k a a
B
13 PL
