P P o o t t r r e e b b n n i i a a l l a a t t i i ( ( m m e e t t r r i i č č k k e e i i l l i i i i m m p p e e r r i i j j a a l l n n e e m m j j e e r r e e ) ) : :

•

Imbus ključ M5 ili šesterokutni ključ od 3/16"

•

Imbus ključ M6 ili šesterokutni ključ od 1/4"

Stryker preporuča da se montiranje pričvrsne pločice obavi u skladu sa specifikacijama navedenima u nastavku:

•

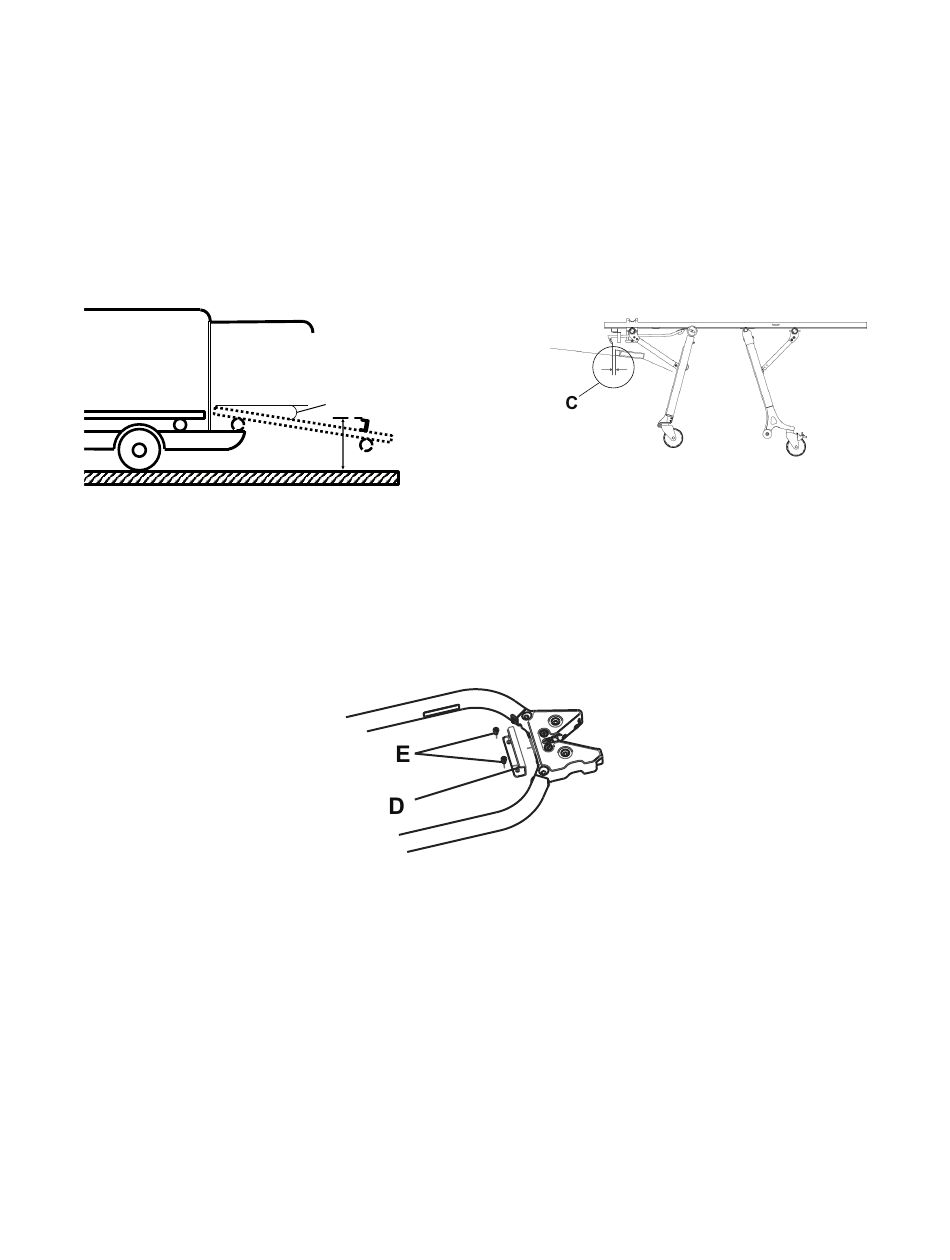

Kut (A) utovarne tračnice ne smije premašiti 16° (Slika 9)

•

Visina (B) između vrha pričvrsne pločice i tla mora iznositi između 28 inča (71,1 cm) i 29,4 inča (74,7 cm) (Slika 9)

•

Vodoravni razmak (C) između sigurnosne kuke i pričvrsne pločice dostatan je za iskrcavanje (Slika 10)

S S l l i i k k a a 9 9 – – S S p p e e c c i i f f i i k k a a c c i i j j e e p p r r i i č č v v r r s s n n e e p p l l o o č č i i c c e e i i u u t t o o v v a a r r n n e e

P P o o s s t t u u p p a a k k : :

1. Koristeći imbus ključ M6, montirajte isporučenu pričvrsnu pločicu (610000010015) (D) i dva imbus vijka M6 (E) (nisu

isporučena) neposredno iza zasuna pričvršćivača kreveta (Slika 11).

N N a a p p o o m m e e n n a a - - Prije nego što izbušite dvije rupe za imbus vijke M6, provjerite ima li dovoljno slobodnog prostora ispod

stola kako biste izbjegli oštećenje proizvoda ili vozila.

2. Isprobajte iskrcavanje kreveta iz vozila za provjeru spoja sigurnosne kuke i pričvrsne pločice. Koristeći imbus ključ M5,

po potrebi podesite vrh kuke (F) kako biste osigurali spajanje sigurnosne kuke s pričvrsnom pločicom tijekom

iskrcavanja (Slika 12).

6100-109-005 Rev AA.0

t t r r a a č č n n i i c c e e

S S l l i i k k a a 1 1 1 1 – – P P r r i i č č v v r r s s n n a a p p l l o o č č i i c c a a

S S l l i i k k a a 1 1 0 0 – – R R a a z z m m a a k k i i z z m m e e đ đ u u s s i i g g u u r r n n o o s s n n e e k k u u k k e e i i p p r r i i č č v v r r s s n n e e

p p l l o o č č i i c c e e
