Α Α π π α α ι ι τ τ ο ο ύ ύ μ μ ε ε ν ν α α ε ε ρ ρ γ γ α α λ λ ε ε ί ί α α ( ( μ μ ε ε τ τ ρ ρ ι ι κ κ ό ό ή ή α α υ υ τ τ ο ο κ κ ρ ρ α α τ τ ο ο ρ ρ ι ι κ κ ό ό σ σ ύ ύ σ σ τ τ η η μ μ α α ) ) : :
• Μπλε L L o o c c t t i i t t e e ® 242
• Κλειδί σε σχήμα αστεριού T27H
• Κλειδί άλλεν M4 ή εξαγωνικό κλειδί αλλεν 5/32"
• Κλειδί άλλεν M6 ή εξαγωνικό κλειδί άλλεν 1/4"
Δ Δ ι ι α α δ δ ι ι κ κ α α σ σ ί ί α α : :
1. Εφαρμόστε τα φρένα (βλ Εφαρμογή ή απελευθέρωση της ασφάλειας τροχού (σελίδα 24)).
2. Χαμηλώστε το πλαίσιο της βάσης σε οποιαδήποτε θέση μεσαίου ύψους (βλ. Αλλαγή του ύψους του φορείου (σελίδα
19)).
3. Αφαιρέστε τον σκελετό από το φορείο.
4. Τοποθετήστε το πλαίσιο της βάσης του φορείου σε πλάγια θέση για εύκολη πρόσβαση στα εξαρτήματα.
Σ Σ η η μ μ ε ε ί ί ω ω σ σ η η - - Τοποθετήστε μια πετσέτα ή ένα σεντόνι κάτω από το φορείο για να το προστατεύσετε από γρατσουνιές ή
ζημιές.
5. Για να εγκαταστήσετε την παρεχόμενη διάταξη βραχίονα του αγκίστρου:
a. Χρησιμοποιώντας ένα κλειδί σε σχήμα αστεριού T27H και ένα κλειδί M16, αφαιρέστε τη βίδα άλλεν με καμπυλωτή
κεφαλή (A) και το φλαντζωτό παξιμάδι (B). Φυλάξτε τη βίδα και το παξιμάδι.
b. Εφαρμόστε το μπλε L L o o c c t t i i t t e e ® 242 στη βίδα άλλεν με καμπυλωτή κεφαλή (A) ή στο φλαντζωτό παξιμάδι (B).
c. Εγκαταστήστε την παρεχόμενη διάταξη βραχίονα αγκίστρου (C) (610000010016) με τη βίδα και το παξιμάδι που
αφαιρέσατε στο βήμα 5α.
6. Για να εγκαταστήσετε τον παρεχόμενο οδηγό βραχίονα:
a. Χρησιμοποιώντας ένα κλειδί άλλεν M4 και ένα κλειδί M11, αφαιρέστε τα δύο εξαγωνικά παξιμάδια Fiberlock (D) από
τις δύο εξαγωνικές κεφαλόβιδες άλλεν (E) στην πλευρά ποδιών του φορείου. Φυλάξτε τα παξιμάδια και τις βίδες.
b. Τοποθετήστε τον παρεχόμενο οδηγό βραχίονα (F) (610000010008) πάνω στις δύο εξαγωνικές κεφαλόβιδες άλλεν
(τις οποίες φυλάξατε στο βήμα 3α). Χρησιμοποιώντας ένα ροπόκλειδο, ασφαλίστε με τα εξαγωνικά παξιμάδια
Fiberlock (D) (τα οποία αφαιρέσατε στο βήμα 5α).
EL 14
• Κλειδί M11 ή κλειδί 7/16"
• Κλειδί M13 ή κλειδί 1/2"
• Κλειδί M16 ή κλειδί 5/8"
• Ροπόκλειδο
A
C

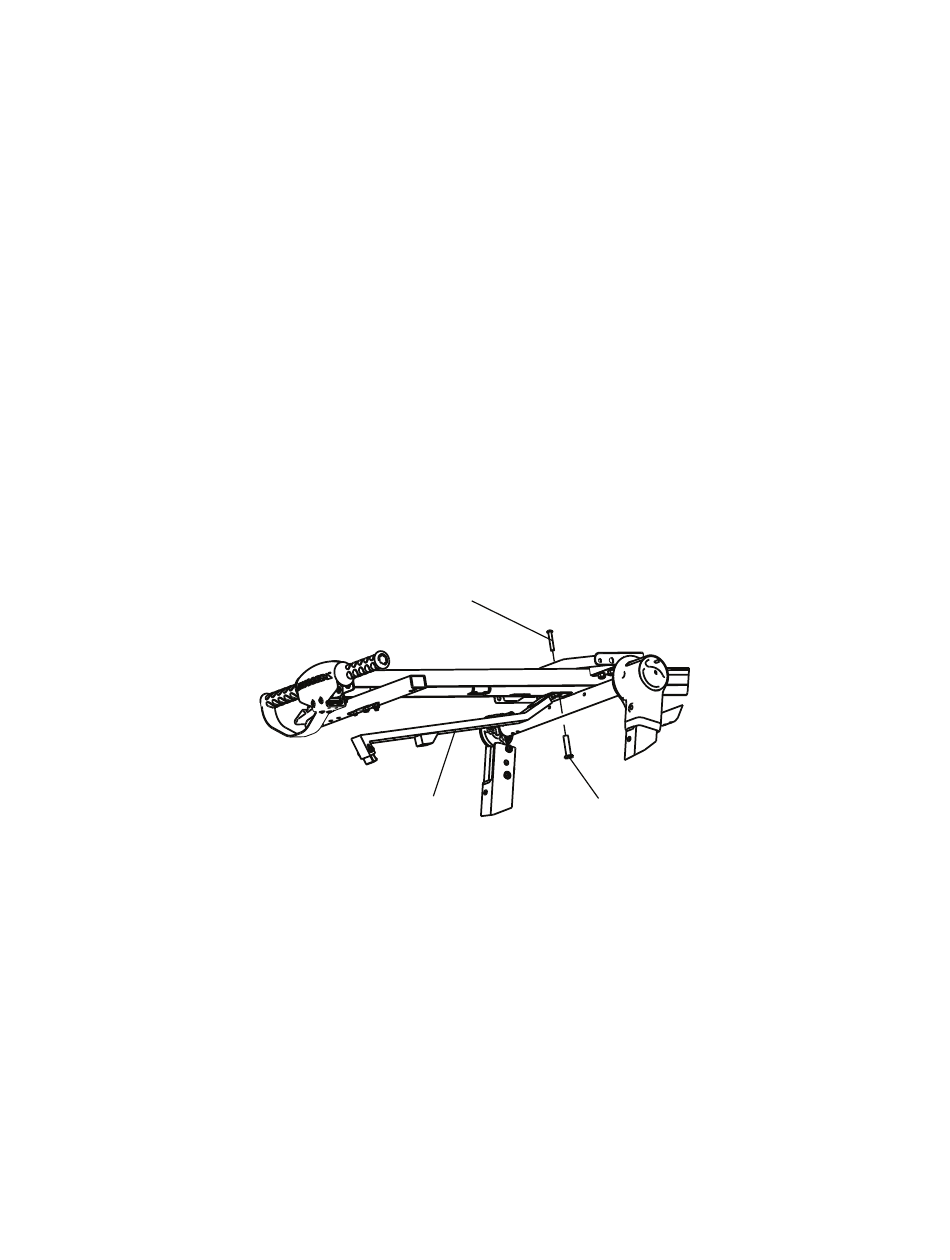

Σ Σ χ χ ή ή μ μ α α 6 6 – – Β Β ρ ρ α α χ χ ί ί ο ο ν ν α α ς ς α α γ γ κ κ ί ί σ σ τ τ ρ ρ ο ο υ υ
B
6100-109-005 Rev AA.0
