5. Za namestitev priloženega sklopa roke varnostnega zapenjala:
a. Z zvezdastim ključem T27H in viličastim ključem M16 odstranite vijak z okroglo glavo (A) in matico s prirobnico (B).
Spravite vijak in matico.
b. Nanesite modri L L o o c c t t i i t t e e ® 242 na vijak z okroglo glavo (A) ali matico s prirobnico (B).
c. Namestite priloženi sklop roke varnostnega zapenjala (C) (610000010016) z vijakom in matico, ki ste ju odstranili pri
koraku 5a.
6. Za namestitev priloženega vodila:
a. Z imbus ključem M4 in viličastim ključem M11 odstranite imbusni matici Fiberlock (D) iz imbusnih vijakov z
ugreznjeno glavo (E) na vznožju nosil. Spravite matice in vijake.
b. Priloženo vodilo (F) (610000010008) namestite na imbusna vijaka z ugreznjeno glavo (ki ste ju spravili pri koraku
3a). Z navornim ključem privijte imbusni matici Fiberlock (D) (ki ste ju odstranili pri koraku 5a).
7. Odvijte matice iz priloženega kolesnega sklopa (610000010011).
8. Z imbusom M6 in viličastim ključem M13 namestite priloženi kolesni sklop (H) in matice (G) na drsno cevno oporo.
6100-109-005 Rev AA.0
A
C

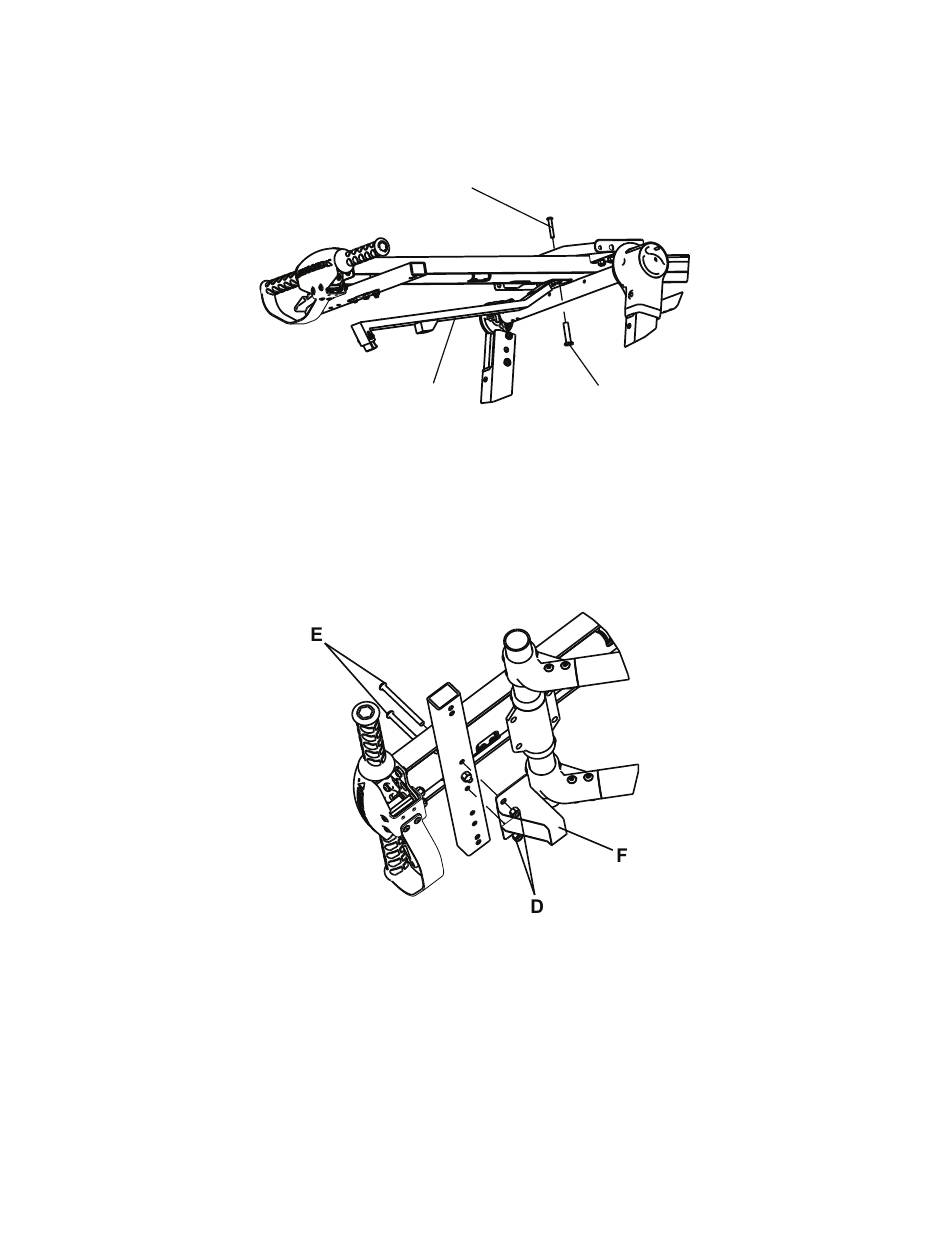

S S l l i i k k a a 6 6 – – R R o o k k a a z z a a p p e e n n j j a a l l a a
